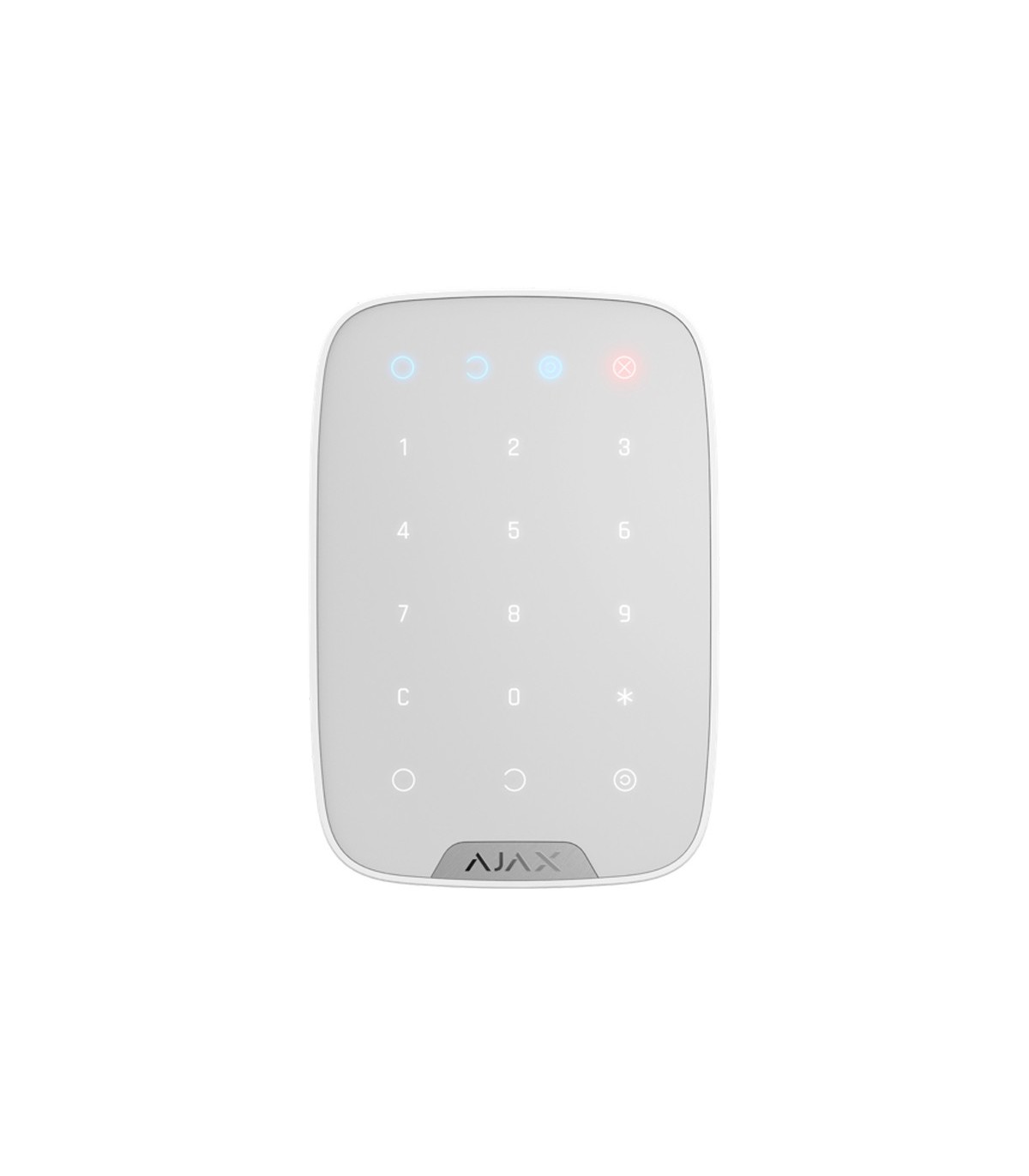

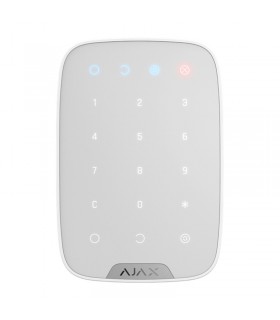

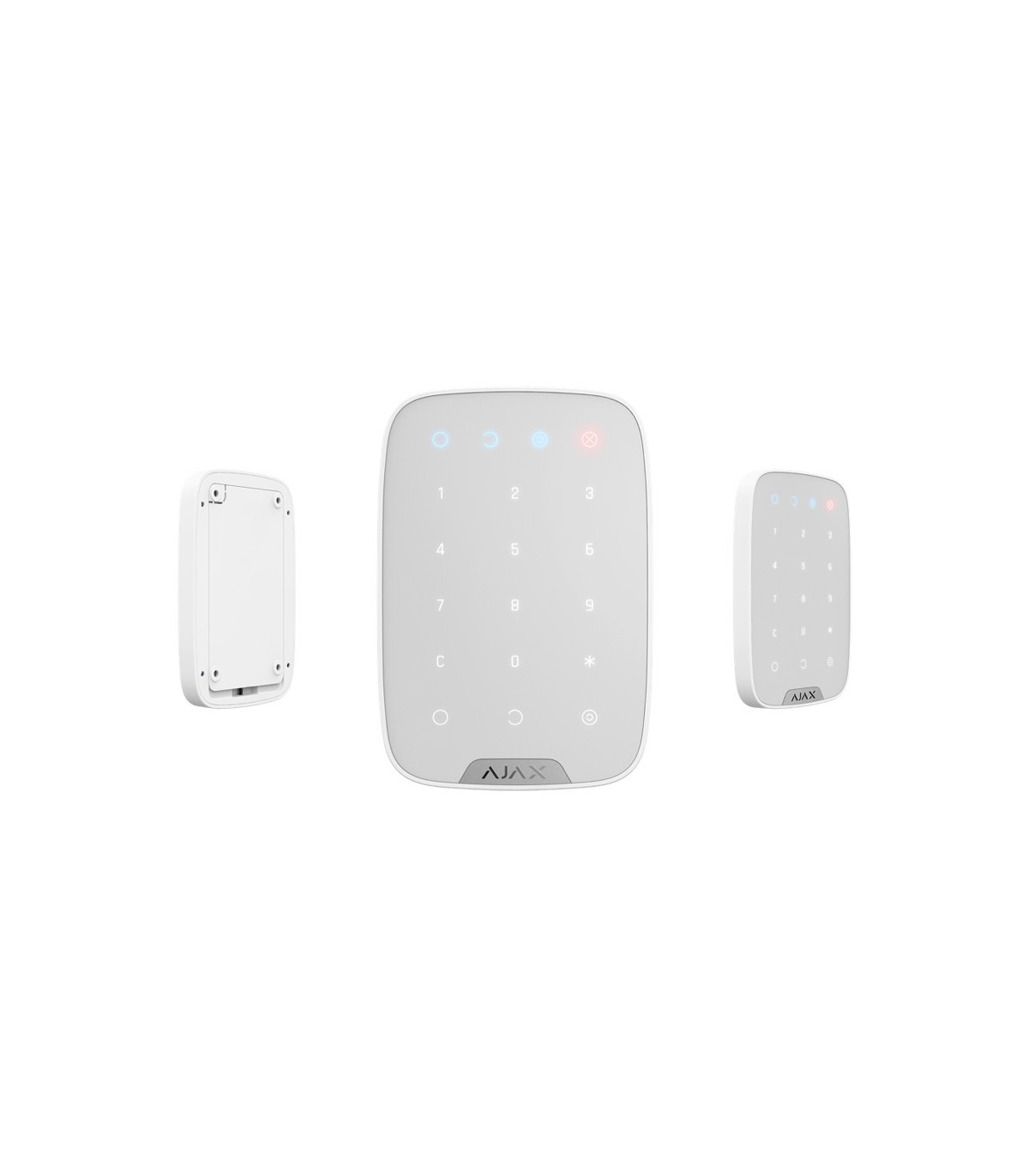

Touch-Tastatur für den Innenbereich zur Verwaltung des Ajax-Sicherheitssystems, weiß AJ-KEYPAD-W

Das KeyPad ist über ein gesichertes Jeweller-Funkprotokoll mit dem Ajax-Sicherheitssystem verbunden und kommuniziert mit der Hub-Zentrale in einer Entfernung von bis zu 1.700 m in Sichtlinie.

Das Gerät wird über die Ajax-Apps für iOS, Android, macOS und Windows eingerichtet.

Funktionsprinzip

KeyPad ist ein stationäres Steuergerät für Innenräume. Zu seinen Funktionen gehören das Scharf-/Unscharfschalten des Systems mit einer Zahlenkombination (oder einfach durch Drücken der Taste), die Aktivierung des Nachtmodus, die Anzeige des Sicherheitsmodus, das Sperren, wenn jemand versucht, den Passcode zu erraten sowie das Auslösen eines stillen Alarms, wenn jemand den Benutzer zwingt, das System unscharf zu stellen.

Das KeyPad zeigt den Status der Kommunikation mit die Hub-Zentrale und Systemfehler an. Die Tasten leuchten auf, sobald Sie die Tastatur berühren, sodass Sie den Passcode ohne externe Beleuchtung eingeben können. KeyPad verwendet auch einen Signalton bei der Eingabe.

Um KeyPad zu aktivieren, berühren Sie die Tastatur: die Hintergrundbeleuchtung schaltet sich ein, und der Signalton zeigt an, dass das KeyPad aktiviert ist.

Wenn die Batterie schwach ist, schaltet sich die Hintergrundbeleuchtung unabhängig von den Einstellungen auf einem minimalen Niveau ein.

Wenn Sie die Tastatur 4 Sekunden lang nicht berühren, dimmt KeyPad die Hintergrundbeleuchtung ab, und nach weiteren 12 Sekunden schaltet das Gerät in den Schlafmodus.



Anzeige

Wenn Sie KeyPad berühren, wacht es auf, wobei die Tastatur beleuchtet und der Sicherheitsmodus angezeigt wird: Scharfgeschaltet, Unscharfgeschaltet oder Nachtmodus. Der Sicherheitsmodus ist immer aktuell, unabhängig von dem Steuergerät, mit dem er geändert wurde (Funkfernbedienung oder App).

Verbindung

Bevor Sie das Gerät anschließen:

• Schalten Sie die Hub-Zentrale ein und überprüfen Sie seine Internetverbindung (das Logo leuchtet weiß oder grün).
• Installieren Sie die Ajax-Anwendung. Erstellen Sie das Konto, fügen Sie die Hub-Zentrale zur App hinzu und erstellen Sie mindestens einen Raum.
• Stellen Sie sicher, dass die Hub-Zentrale deaktiviert ist und nicht aktualisiert wird, indem Sie den Status in der Ajax-App überprüfen.

Wie Sie KeyPad an die Hub-Zentrale anschließen:

• Wählen Sie die Option Gerät hinzufügen in der Ajax-App.
• Benennen Sie das Gerät, scannen/schreiben Sie manuell den QR-Code (befindet sich auf dem Körper und der Verpackung) und wählen Sie den Aufstellungsraum aus.
• Wählen Sie Hinzufügen — der Countdown beginnt.
• Schalten Sie KeyPad ein, indem Sie die Netztaste 3 Sekunden lang gedrückt halten — es blinkt einmal mit der Hintergrundbeleuchtung der Tastatur.

Damit die Erkennung und das Verbinden erfolgen kann, sollte sich KeyPad innerhalb der Abdeckung des drahtlosen Netzwerks der Hub-Zentrale befinden (am gleichen geschützten Objekt).

Eine Anfrage für eine Verbindung zur Hub-Zentrale wird im Moment des Einschaltens des Geräts für eine kurze Zeit übertragen.

Wenn KeyPad nicht an die Hub-Zentrale angeschlossen werden konnte, schalten Sie es für 5 Sekunden aus und versuchen Sie es erneut.

Das angeschlossene Gerät wird in der Geräteliste der App angezeigt. Die Aktualisierung der Gerätestatus in der Liste hängt vom Melder-Ping-Intervall in den Hub-Zentrale-Einstellungen ab (der Standardwert beträgt 36 Sekunden).

Nach dem Verbinden lautet der Standard-Passcode von KeyPad 123456 und der Nötigungscode 123457.



Auswählen des standorts

Der Standort des Geräts hängt von seiner Entfernung zur Hub-Zentrale und von Hindernissen ab, die die Übertragung des Funksignals behindern: Wände, Böden, große Gegenstände im Raum.

Installieren Sie KeyPad nicht:

• In der Nähe der Funkübertragungsausrüstung, einschließlich derer, die in 2G/3G/4G-Mobilfunknetzen arbeitet, Wi-Fi-Router, Transceiver, Funkstationen sowie einer Ajax-Hub-Zentrale (verwendet ein GSM-Netz).
• In der Nähe von elektrischen Leitungen.
• In der Nähe von Metallobjekten und Spiegeln, die eine Dämpfung oder Schwächung des Funksignals verursachen können.
• Außerhalb der Räumlichkeiten (im Freien).
• Innerhalb von Räumen, in denen die Temperatur und die Luftfeuchtigkeit außerhalb des zulässigen Bereichs liegen.
• Näher als 1 m von der Hub-Zentrale entfernt.



Funktionsprüfung

Das Ajax-Sicherheitssystem ermöglicht die Durchführung von Tests zur Überprüfung der Funktionalität angeschlossener Geräte.

Die Tests beginnen nicht sofort, sondern innerhalb von 36 Sekunden bei Verwendung der Standardeinstellungen. Der Start der Testzeit hängt von den Einstellungen der Abtastperiode des Melders ab (der Absatz zu Jeweller-Einstellungen in den Hub-Zentrale-Einstellungen).

Wartung von KeyPad und Batteriewechsel

Überprüfen Sie die Funktionsfähigkeit von KeyPad regelmäßig.

Die in der Tastatur installierte Batterie gewährleistet einen autonomen Betrieb von bis zu 2 Jahren (bei einer Abfragehäufigkeit durch die Hub-Zentrale von 3 Minuten). Wenn die Batterie von KeyPad schwach ist, sendet das Sicherheitssystem die entsprechenden Hinweise, und die Störungsanzeige leuchtet sanft auf und erlischt nach jeder erfolgreichen Eingabe des Passwortes.



Komplettsatz

• KeyPad
• SmartBracket-Montageplatte
• Batterien AAA (vorinstalliert) — 4 Stk
• Einbausatz
• Schnellstartanleitung



Technische Daten

• Sensortyp: Kapazitiv
• Anti-Manipulationsschalter: Ja
• Schutz gegen das Raten von Passwörtern: Ja
• Frequenzband: 868,0– 868,6 MHz oder 868,7– 869,2 MHz je nach Verkaufsregion
• Kompatibilität: Funktioniert nur mit Hub, Hub Plus, Hub 2 und ReX
• Maximale HF-Ausgangsleistung: Bis zu 20 mW
• Modulation des Funksignals: GFSK
• Funkreichweite: Bis zu 1.700 m (wenn keine Hindernisse vorhanden sind)
• Netzteil: 4 × AAA-Batterien
• Versorgungsspannung:   3 V
• Lebensdauer der Batterie: Bis zu 2 Jahre
• Betriebstemperaturbereich: Von -10°C bis +40°C
• Betriebsfeuchtigkeit: Bis zu 75%
• Gesamtabmessungen: 150 × 103 × 14 mm
• Gewicht: 197 g
• Zertifizierung: Sicherheitsstufe 2, Umweltklasse II in Übereinstimmung mit den Anforderungen von EN 50131-1, EN 50131-3, EN 50131-5-3
