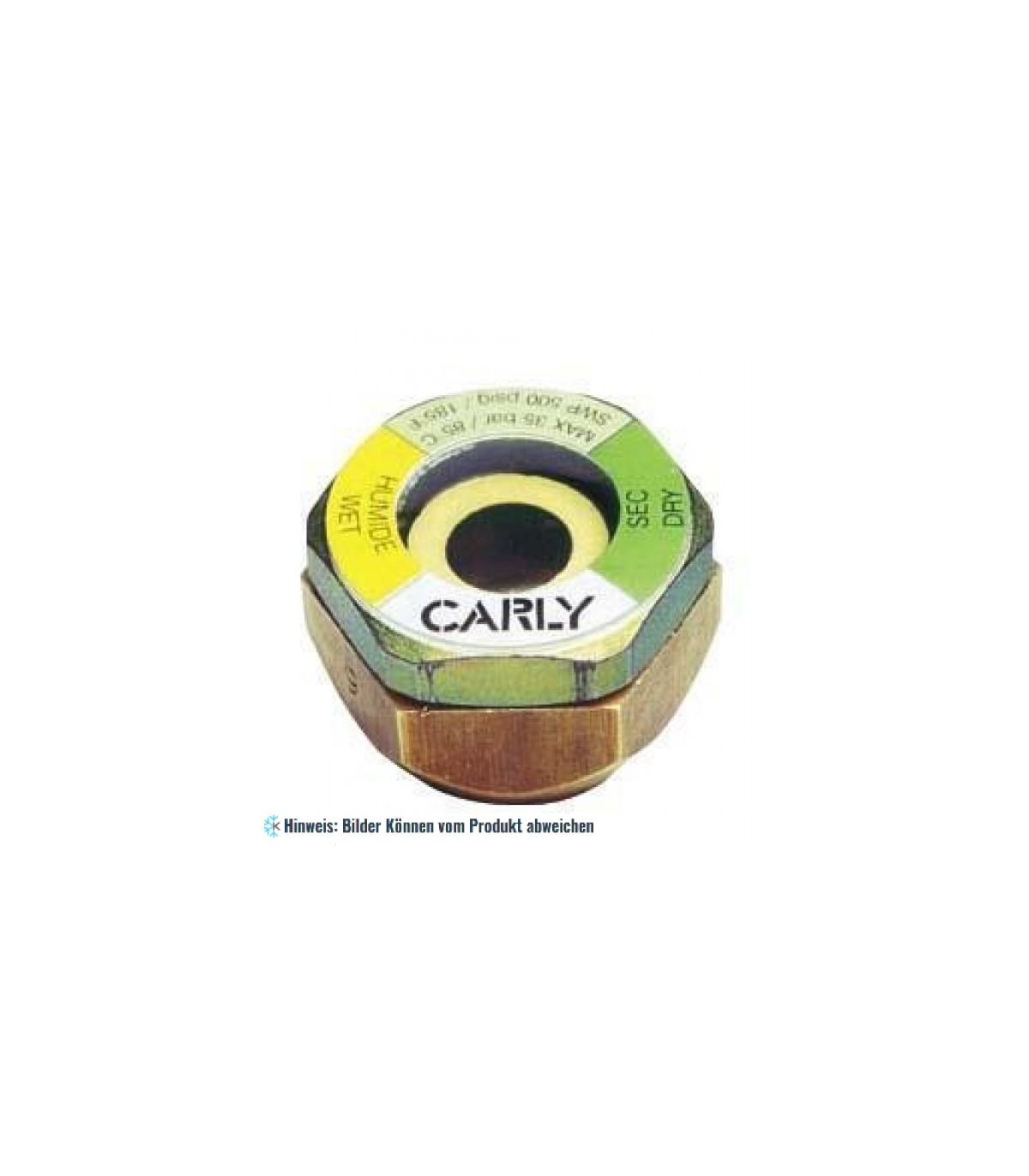

Schauglas Carly VCYLS 7 zum Löten an Rohre von 7/8"

Schauglas Carly VCYLS 7 zum Löten an Rohre von 7/8"

Funktionelle Merkmale:
• Die Produkte sind mit CKW, FCKW, FKW, CO2, kompatibel, sowie mit deren Ölen und dazugehörigen Zusätzen. Sie sind für den Einsatz von ungefährlichen Kältemitteln der Gruppe 2 der PED 2014/68/EU ausgelegt. Für den Gebrauch von CARLY-Bauteilen mit den Flüssigkeiten der Gruppe 1 des Typs Kohlenwasserstoffe – Propan R290, Butan R600, Isobutan R600a, Propylen R1270 – mit HFKW und dem transkritischen CO2 und für eine Anwendung organischer Zyklus von RANKINE, wenden Sie sich bitte an den technischen Dienst bei CARLY.
• Die Einstufung der Produkte gemäß ihrer Nennweite in EG Kategorien ist aus der Tabelle der PED 2014/68/EU ersichtlich.
• Überwachung des Kältemittelzustandes in der Flüssigkeitsleitung mittels eines großen Sichtfensters. Die mögliche Präsenz von Blasen im Kältemittel wird durch das VCYL sichtbar gemacht und kann, außer fehlendem Kältemittel, verschiedene Ursachen wie zu niedrige oder fehlende Unterkühlung, großer Druckverlust durch den Filtertrockner, welcher in diesem Fall sofort zu tauschen ist, haben.
• Ein zuverlässiger hygroskopischer, auf Feuchtigkeit reagierender und gegen Säure resistenter Indikator ist unter dem Schauglas positioniert.
• Feuchtigkeit wird durch farbliche Veränderung des Indikators angezeigt (grün = Kältemittel trocken, gelb = Kältemittel zu feucht) Die kontinuierliche Indikation ist bewährt, sebenso der reversible Farbwechsel. Es ist sehr wichtig den Feuchtigkeitsgehalt des Kältemittels zu prüfen, um für die einwandfreie Funktion der Anlage schädliche Säurebildung zu vermeiden.
• Das Sichtglas besteht aus drei Teilen :
– einer Messingplatte, die nach Anbohren der Rohrleitung unmittelbar auf diese gelötet wird.
– einem Schauglas mit Feuchtigkeitsindikator, das auf die Platte geschraubt wird.
– einer O-Ring Dichtung aus PTFE, die Dichtigkeit zwischen Platte und Schauglas sicherstellt.

Anwendung:
• Zur schnellen und direkten Kontrolle von Strömungsfluss, Zustand und Feuchtigkeitsgehalt des Kältemittels in flüssigem oder im Zweiphasen Zustand in Kälte- und Klimaanlagen.

Weitere Infos finden Sie im Datenblatt oben
