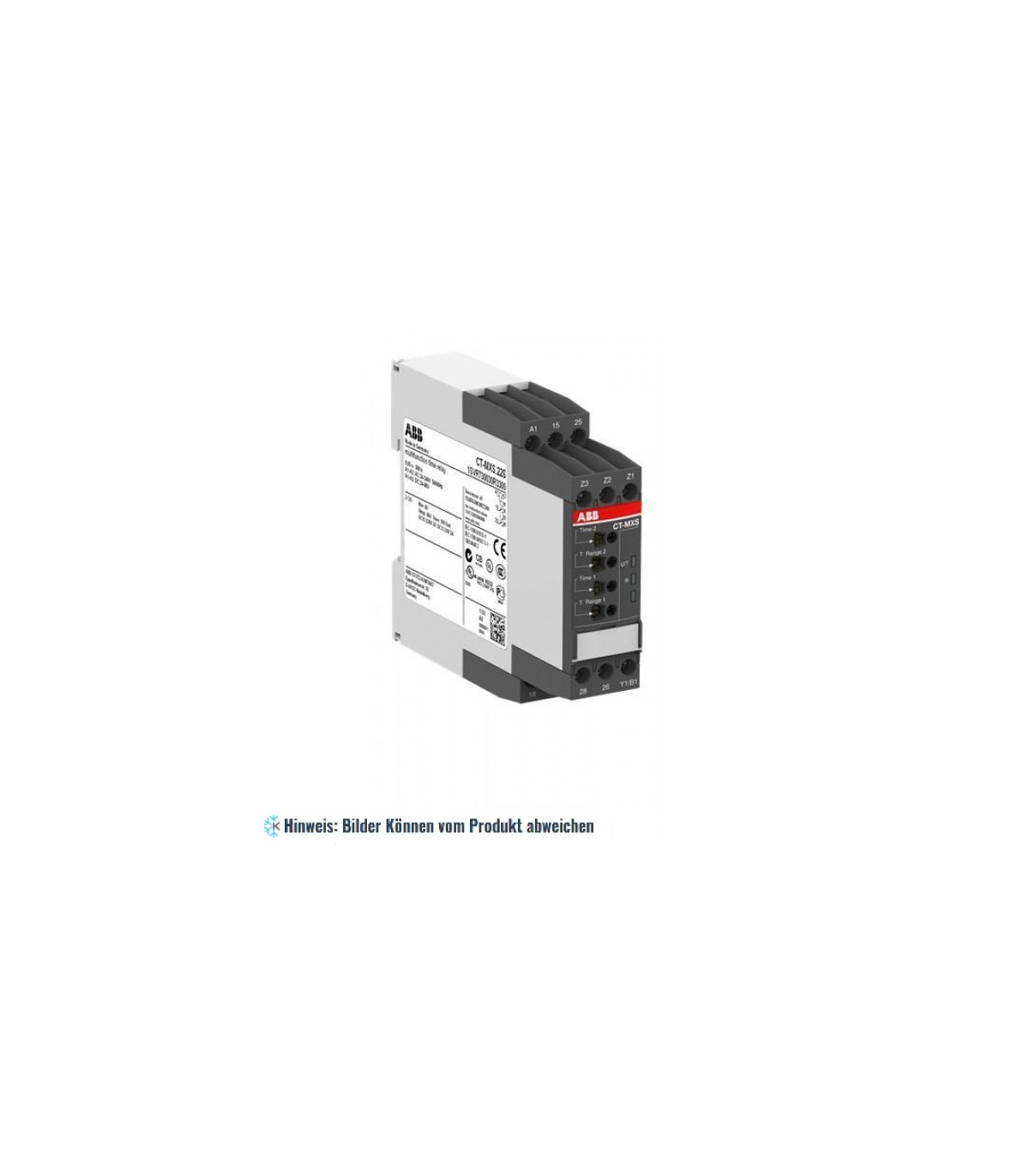

CT-MXS.22S Zeitrelais, multifunktional mit 2 Wechslern

Das CT-MXS.22 ist ein multifunktionales elektronisches Zeitrelais der CT-S Reihe. Es bietet 5 Zeitfunktionen und 2 mal 10 Zeitbereiche. Alle Zeitrelais der CT-S Reihe sind mit zwei verschiedenen Klemmenausführungen (Doppelkammerkastenklemmen und Push-in Klemmen) verfügbar. Modelle CT-MXS.22S ist mit Doppelkammerkastenklemmen ausgestattet.

Anwendung: Die Zeitrelais der CT-S Reihe sind für den Einsatz in industriellen Applikationen konzipiert. Sie haben eine kompakte Bauform und verfügen über weite Versorgungsspannungs- und Zeitbereiche. Die einfache Einstellung über frontseitige Potentiometer mit Absolutskala sorgt für maximalen Bedienkomfort Multifunktionszeitrelais sind ideal für Service- und Wartungsarbeiten geeignet, da sie im Bedarfsfall Zeitrelais mit unterschiedlichen Funktionen, Spannungs- und Zeitbereichen ersetzen können. Dies erleichtert die Lagerhaltung erheblich und spart Kosten.

Funktionsweise: Das CT-MXS.22 besitzt 2 Wechsler und verfügt über 5 Zeitfunktionen, die über DIP-Schalter hinter dem Beschriftungsschild auf der Gerätefront eingestellt werden können. Über einen weiteren Drehschalter kann einer der 2 mal 10 Zeitbereiche von 0,05 s bis 300 h ausgewählt werden. Die Feineinstellung der gewünschten Zeitwerte erfolgt dann über die frontseitigen Potentiometer mit Absolutskala oder über an die Steuereingänge Z1-Z2 bzw. Z3-Z2 anzuschließende externe Potentiometer. Bei Anschluss von externen Potentiometern werden die internen Potentiometer abgeschaltet. Der Zeitablauf wird durch Blinken der grünen LED U/T angezeigt.

Eigenschaften:
–– Bemessungssteuerspeisespannung 24-48 V DC, 24-240 V AC
–– Zeitfunktionen: Auswahl über DIP-Schalter hinter Beschriftungsschild, asymmetrisch ansprech- und rückfallverzögert, ein- und ausschaltwischend, Taktgeber impuls- oder pausebeginnend, Einzeltaktgeber pausebeginnend, ON/OFF-Funktion
–– 2 x 10 Zeitbereiche (0,05 s – 300 h)
–– Steuereingang mit potentialbehafteter Ansteuerung für Funktionsstart
–– 2 Fernpotentiometeranschlüsse
–– Präzise Einstellung über frontseitige Bedienelemente
–– Mit Schraubklemmen-Anschluss
–– Gehäusematerial mit max. Brandschutzklasse UL 94 V-0
–– Werkzeuglose Montage an DIN-Schiene sowie

Demontage
–– 2 Wechsler
–– Baubreite 22,5 mm (0,89 in)
–– 2 LEDs zur Betriebszustandsanzeige
