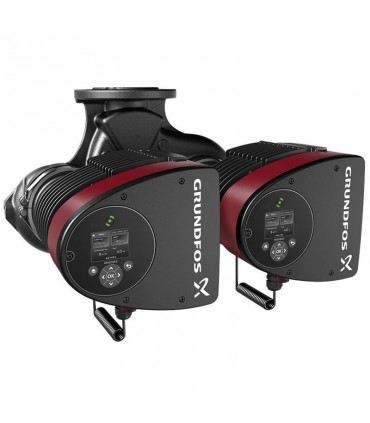

Grundfos Nassläuferpumpe MAGNA3 D 65-120 F 97924493

Die MAGNA3 D ist eine einphasige Pumpe und zeichnet sich dadurch aus, dass der Regler und die Anzeige im Schaltkasten integriert sind. Die Pumpe verfügt außerdem über einen integrierten Differenzdruck- und Temperatursensor. Das Pumpengehäuse ist sowohl in Guss- als auch in Edelstahlausführung erhältlich. Der Rotorspalttopf aus Verbundwerkstoff ist kohlefaserverstärkt, die Lagerplatte und die Rotorverkleidung sind aus Edelstahl und das Statorgehäuse ist aus Aluminium gefertigt. Die Leistungselektronik ist luftgekühlt.

MAGNA3 verfügt über einen 4-poligen Synchronmotor mit Permanentmagneten (PM-Motor). Dieser Motortyp zeichnet sich durch einen höheren Wirkungsgrad als ein herkömmlicher Asynchron-Kurzschlussläufermotor aus. Die Pumpendrehzahl wird durch einen integrierten Frequenzumrichter geregelt.

Elektronisch geregelte Doppelpumpe für die Umwälzung von Heizungswasser mit intuitiv zu bedienender Bedienoberfläche. Mit der neuen, leistungsstarken Doppelpumpe, die bei Weitem die Anforderungen der EuP-Richtlinie übertrifft, kann entweder die Förderleistung verdoppelt oder eine Redundanz geschaffen werden. Die intelligenten Funktionen in der MAGNA3 D ermöglicht eine optimale Anpassung an nahezu alle Anwendungen.

MAGNA3 D ist die beste Lösung für eine breite Palette von Heiz- und Kühlanwendungen, darunter:

• Mischschleifen
• Heizflächen
• Klimatisierungsflächen
• Wärmepumpensysteme mit Erdreich als Quelle
• Kleinere Kältemaschinenanwendungen.

Technische Daten

• Nennförderstrom: 24.66 m³/h
• Nennförderhöhe: 7.51 m
• Maximale Förderhöhe: 120 dm
• Temperaturklasse: 110
• Prüfkennzeichen auf dem Typenschild: CE,VDE,EAC,CN ROHS,WEEE
• Modell: D

Werkstoffe

• Pumpengehäuse: Grauguß, EN-GJL-250, ASTM A48-250B
• Laufrad: PES mit 30 % Glasfaserantei.

Installation

• Umgebungstemperatur: 0 .. 40 °C
• Max. Betriebsdruck: 10 bar
• Anschluss: DIN
• Nennweite: DN 65
• Nenndruck: PN 6/10

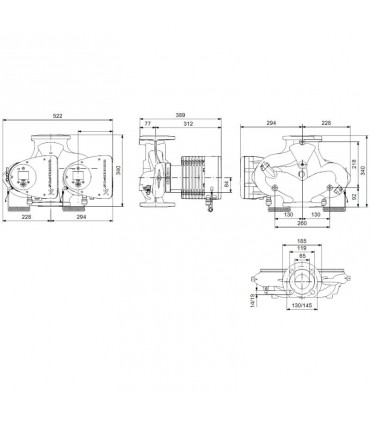

• Einbaulänge: 340 mm

Fördermedium

• Medientemperaturbereich: -10 .. 110 °C
• Medientemperatur während des Betriebs: 60 °C
• Dichte: 983.2 kg/m³

Elektrische Daten

• Leistungsaufnahme P1: 23 .. 777 W
• Netzfrequenz: 50 / 60 Hz
• Bemessungsspannung: 1 x 230 V
• Maximale Stromaufnahme: 0.24 .. 3.47 A
• Schutzart (gemäß IEC 34-5): X4D
• Wärmeklasse (IEC 85): F

Sonstiges

• Energieeffizienzindex (EEI): 0.18
• Nettogewicht: 40.1 kg
• Bruttogewicht: 47.7 kg
• Versandvol.: 0.132 m³
• Schwedische RSK Nr.: 5732547
• Norwegische NRF Nr.: 9042787
