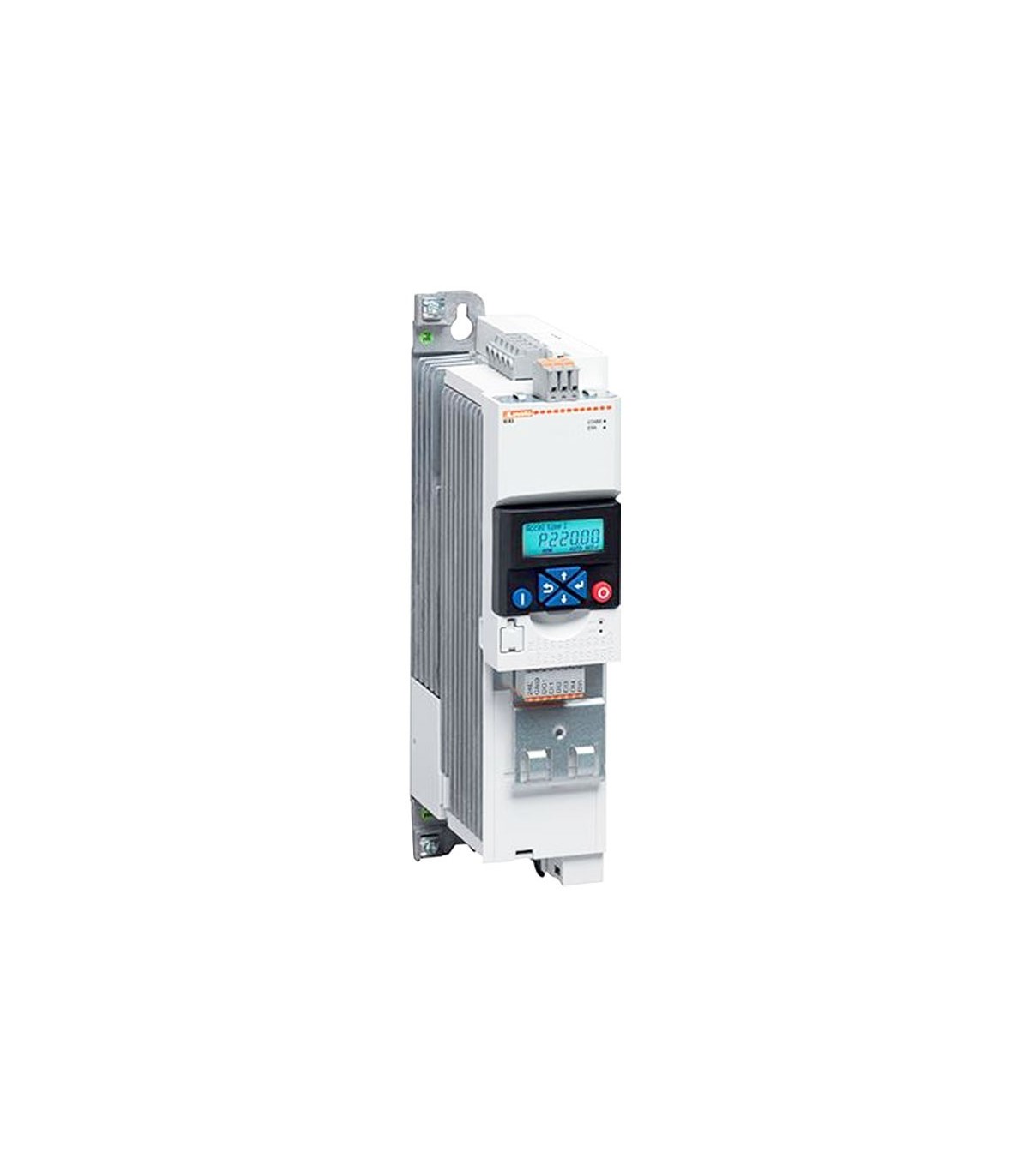

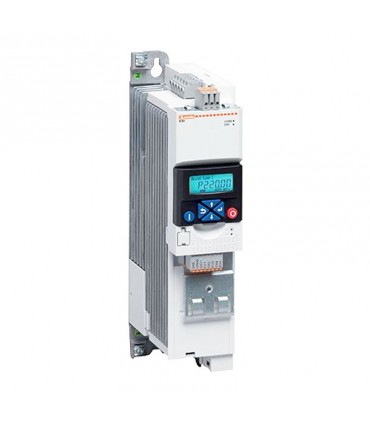

Lovato Dreiphasiger Wechselrichter 5,5KW 400V mit integrierten EMV-Filtern VLB30055A480

VLB3... ist ein Antrieb mit kompakten Abmessungen (Buchformat) mit dreiphasiger Leistungsaufnahme. Er eignet sich für den allgemeinen Einsatz und insbesondere für das Heben und Fördern von Pumpen und Lüftern, dank einiger spezieller eingebauter Funktionen (S-Kurven, PID, quadratische Drehmomentregelung). Es wird kein Platz für die seitliche Belüftung benötigt, so dass mehrere Antriebe nebeneinander eingebaut werden können. Die Bedienoberfläche, bestehend aus Tastatur und Display, ermöglicht einen intuitiven Zugang zu den Konfigurationsparametern dank der Verwendung von erweiterten Texten für Funktionsbeschreibungen zusätzlich zu den Codes. Mit dem Zubehör für USB- oder Wi-Fi-Anschluss können Programmierung, Überwachung und Diagnose über den PC mit der VLBXSW-Software erfolgen, die kostenlos von der Website www.LovatoElectric.com heruntergeladen werden kann.

Die RS485-Kommunikationsschnittstelle mit Modbus-RTU-Protokoll (integriert in den Komplettantrieben VLB3...A480) und der integrierte EMV-Filter vervollständigen die Hardware-Ausstattung.

Die Logikeinheit kann durch einen der Codes VLBXL... ersetzt werden, um einen Kommunikationsanschluss mit anderem Protokoll zu erhalten.

Merkmale:

• externes Potentiometer 1...10k?
• Analogsignale in Spannung -10...10VDC (bipolar), 0...10VDC oder in Strom 0/4...20mA
• Tasten der Fronttastatur
• Fernbedienungspanel
• 15 Drehzahlen über digitale Eingänge wählbar
• Motor-Potentiometer
• Einstellung über Kommunikationsprotokoll
• pNp- oder nPn-Anschluss wählbar
• 5 digitale Eingänge
• 1 digitaler Ausgang, 1 Wechsler-Relaisausgang
• 2 Analogeingänge konfigurierbar in Spannung (0/2...10VDC, - 10...+10VDC, 0...5VDC) oder in Strom 0/4...20mA
• 1 Analogausgang konfigurierbar in Spannung 0...10VDC oder in Strom 0/4...20mA.



Schutzmaßnahmen:

• Überstrom
• Ausgangskurzschluss und Masse
• Überspannung und Unterspannung
• Phasenausfall
• Thermische Überlast (I2t) Motor
• Thermischer Schutz durch Motor-PTC
• Antrieb Überlast- und Bremswiderstand
• Überdrehzahl
• Geschwindigkeitsumkehr.

Funktionen:

• Drehzahl- oder Drehmomentregelung
• Lineare oder quadratische U/f-Kennlinien
• Vektorregelung im offenen oder geschlossenen Regelkreis
• ECO-Steuerung zur Energieeinsparung
• S-Kurven
• On-the-fly-Geschwindigkeitssuche
• DC-Bus-Zugriff
• Gleichstrombremsung und Gleichstromeinspeisung beim Anlauf
• integrierter PID mit SLEEP- und WAKE-UP-Schwellenwerten
• Mehrpumpen-PID-Regelung (1 frequenzmodulierte Hauptpumpe + 2 Hilfspumpen im Ein-Aus-Modus)
• Programmierbare Frequenz-/Zeitzyklen
• geeignet für Asynchron- oder Permanentmagnet-Motoren (bis zu 22kW)
• verschiedene wählbare Parameterkonfigurationen
• Benutzermenü (Favoritenparameter).
