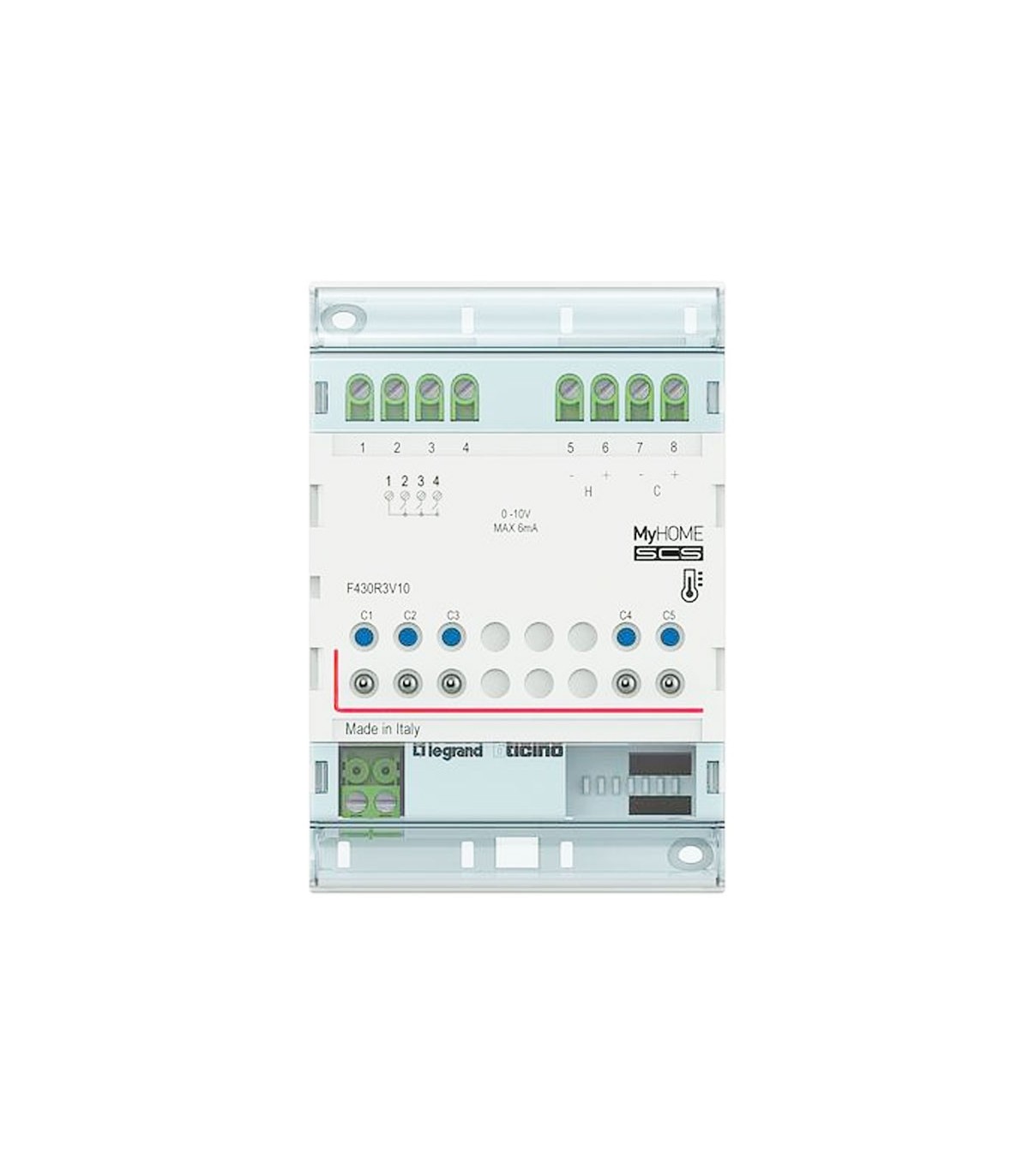

Bticino Aktor mit 3 unabhängigen Relais und 2 0-10 Volt Ausgängen F430R3V10

Modularer DIN-Stellantrieb für Temperaturregelsysteme mit 2- oder 4-Leiter-Gebläsekonvektoren mit 3 Geschwindigkeiten und 0 10 V Ventilsteuerung oder 2- oder 4-Leiter-Gebläsekonvektoren mit Ein/Aus-Ventilen und 0 10 V Geschwindigkeitssteuerung.

Es verfügt über 3 Relaisausgänge und 2 0-10-V-Ausgänge; die Funktion der Ausgänge hängt von der Konfiguration des Geräts ab (siehe Abschnitt Konfiguration). Der Zustand der entsprechenden Ausgänge (Relais und 0 10 V) wird über LEDs angezeigt.

HINWEIS: Die Aktorfunktion für 2- oder 4-Rohr-Gebläsekonvektoren mit Ein/Aus-Ventilen und 0 10 V Drehzahlregelung ist erst ab Produktionslos 16W09 verfügbar.

Merkmale:

• Stromversorgung vom SCS BUS: 18 27 Vdc
• Verbrauch im Bereitschaftszustand: 20 mA
• Max. Absorption: 60 mA
• Betriebstemperatur: 5 40 °C
• Maximaler Strom, der von jedem 0-10V-Ausgang geliefert wird: 1 mA
• Maximale Leistung, die von den Relais betrieben werden kann: 4 A (ohmsch); 1 A (induktiv)
• Abmessungen 4 Module
