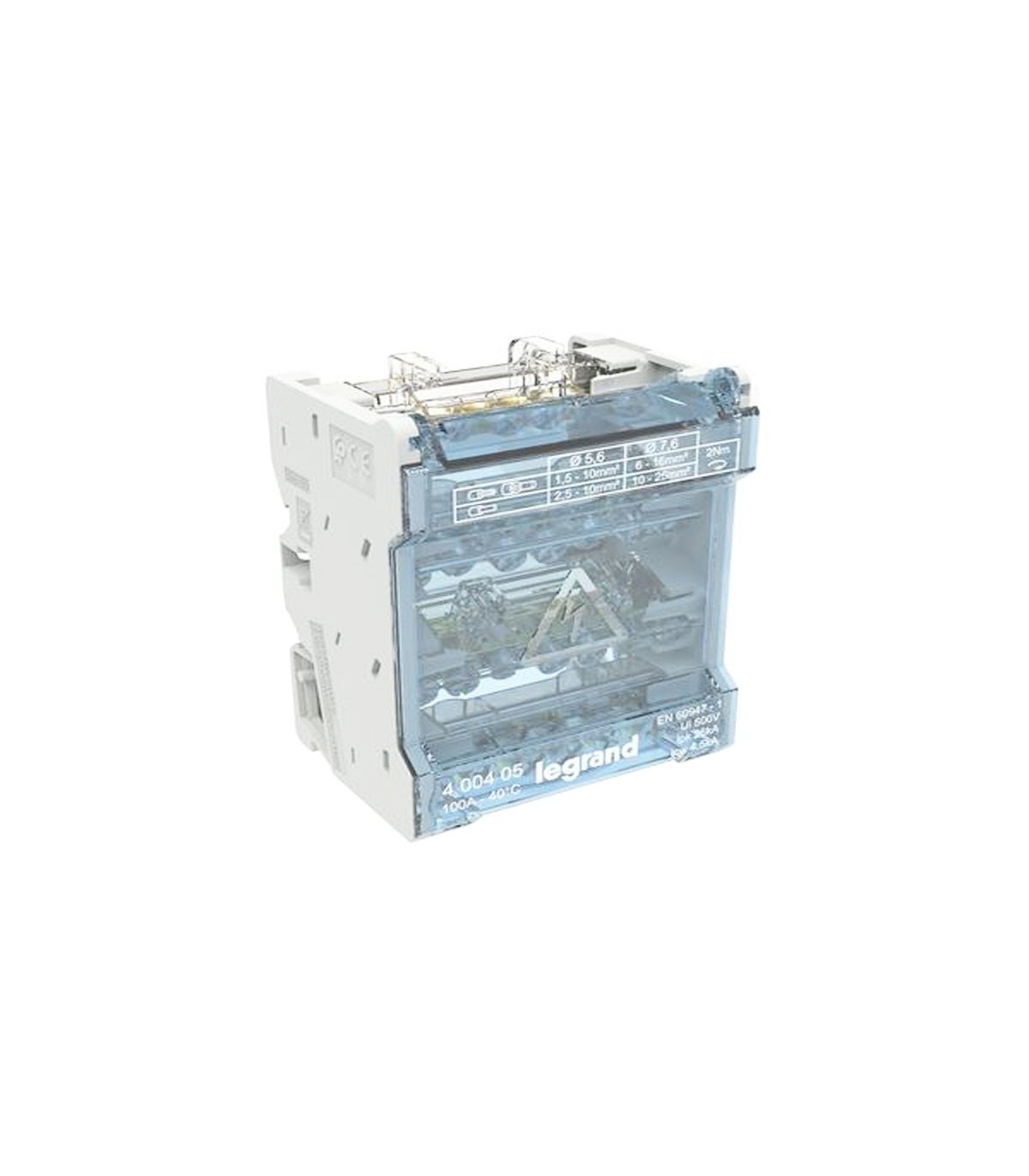

Bticino 100A Reihenklemme 4 Pole 7 Löcher 4 Module 400405

Die modularen Verteilerblöcke von Legrand mit versetzten Schienen ermöglichen eine schnelle zwei- oder vierpolige Verteilung. Sie entsprechen der Norm EN 60947-1 und vereinen elektrische Leistung und mechanische Robustheit sowie ein ergonomisches Design, um die Nutzung dieser Schlüsselkomponente von Stromverteilungssystemen zu erleichtern.

Dank maximiertem Verdrahtungsraum, optimierter Schienenausrichtung und angepasster Dimensionierung der Schraubverbindungen werden Verdrahtung und Anschluss vereinfacht. Außerdem sind die Ein- und Ausgänge der großen Abschnitte zwischen den einzelnen Stäben versetzt, um eine Überlappung der großen Leiter zu vermeiden.

Die Anschlusspunkte sind außerdem so weit voneinander entfernt, dass die Verwendung von Standard-Aderendhülsen möglich ist.

Jeder Messingstab ist mit einem transparenten Isolierschutz versehen, der für maximale Sicherheit sorgt. Darüber hinaus verhindert ein in diesen Schutz integriertes System das versehentliche Lösen der Schrauben von nicht angeschlossenen Verbindungen. Ein Schutz isoliert auch die Rückseite des Verteilerblocks von der Schiene.

Eine transparente, abnehmbare und um 180° drehbare Schutzabdeckung (bis 125 A) ermöglicht die Anpassung an alle Verdrahtungssituationen.

Vorteile:

• Verteiler für DIN35-Schienenmontage mit Kennzeichnung aller elektrischen Parameter auf der transparenten Abdeckung
• Um 180° drehbarer und abnehmbarer Deckel mit verbesserter Sichtbarkeit der Anschlüsse im Inneren
• Trennung von Eingangs- und Ausgangslöchern
• Versetzte Löcher für größere Kabelquerschnitte und Abstände, um die Verdrahtung zu erleichtern und Verwechslungen bei der Verwendung von Aderendhülsenkabeln zu vermeiden
• Anti-Verlust-Schraubensystem.

Merkmale:

• Spannung 400Vac
• Stromaufnahme 100A
• Module 4
• Pole 4P
• Schutzart IP20
• Viking-Klemmenblöcke der IT-Serie 3.
