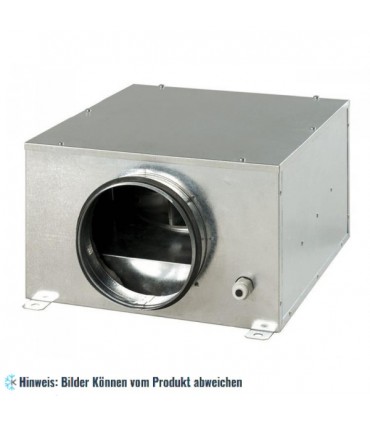

Radialrohrventilator KSB 150, 435 m3/h, flüsterleise, mit schall- und wärmeisoliertem Gehäuse

Kompakter, radialer Rohrventilator KSB 150, flüsterleise, mit rückwärts gekrümmten Schaufeln, mit schall- und wärmeisoliertem Gehäuse, Förderleistung 435 m3/h

Technische Daten:
˜Spannung: 220-240 V/1 PH/50-60 Hz
Stromaufnahme: 0.32  /  0.33 A
Leistungsaufnahme: 72  /  76 W
Max. Förderleistung:
420 / 435 m³/h,
247,38 / 256, 215 CFM
116,76  /  120,93 l/s
0,11676 / 0,12093 m³/s,
7014  /  7264,5 l/m
Drehzahl: 2600  /  2720 min-1
Schalldruck - 3 m: 36  /  37 dB(A)
Max. Fördermitteltemperatur: -25 +55 °C
Schutzart: IP X4 Klasse
Gewicht: 6.4 kg
Stutzenmaße: 150 mm
SEV-Klasse: C

Einsatzbereich:
Zur Be- und Entlüftung von diversen Räumen mit hoher Anforderungen an den Geräuschpegel. Der Aufbau des Ventilators KSB bietet eine Möglichkeit für die Montage bei beschränktem Raum wie z.B. hinter dem abgehängte Decken. Kompatibel mit Lüftungsrohren mit Durchmesser 100, 125, 150, 160, 200, 250 und 315 mm.

Aufbau

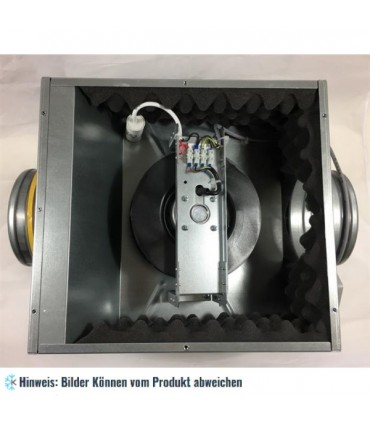

Das doppelwandige Gehäuse ist aus verzinktem Stahl gefertigt und von innen durch Dämmstoffplatten wärme- und schallisoliert. Die runden Anschlussstutzen sind gummigedichtet.

 Motor
2-polige Außenläufer-Asynchronmotoren und Radiallaufräder mit rückwärts gekrümmten Laufradschaufeln. Der Motor verfügt über einen integrierten automatisch rückstellenden Überhitzungsschutz. Der kugelgelagerte Motor mit speziell ausgewähltem Kugellagerfett sorgt für lautlosen Lauf und wartungsfreien Betrieb. Die Gummi-Schwingungsdämpfer in KSB...M Modell sichern extra Schwingungsdämpfung bei Motor. Einige Standardgrößen
sind mit einem Hochleistungsmotor erhältlich (KSB..S)

Drehzahlregelung
Stufenlose oder stufenweise Drehzahlregelung über einen Thyristor- oder Trafo-Drehzahlregler. Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten wird.

 Montage
Radialventilatoren für Anschluss an Rundrohre und direkter Einbau in den Rohrverlauf. Falls der Ventilator über die elastischen Verbindungsmanschetten montiert wird, den Ventilator an die Baukonstruktion mit Halterungen, Hängestangen oder Montagekonsolen befestigen. Die Montage ist, in Übereinstimmung mit der Luftförderrichtung (durch Pfeile am Ventilatorgehäuse markiert), in jeder Lage zulässig. Bei der Montage ist der Wartungszugang vorzusehen.
