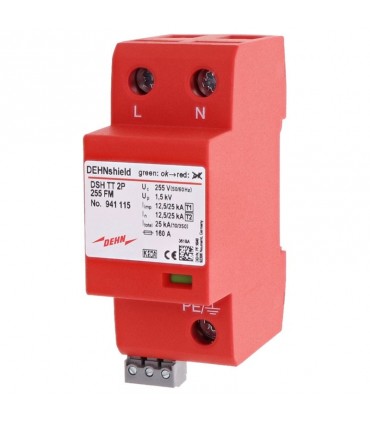

Dehn T1/T2 2-poliger Überspannungsableiter 25KA 941115

Dehn T1/T2 2-poliger Überspannungsableiter 25KA 941115

DEH 941115

New product

Kombinierter Überspannungsableiter von Dehn:

  • Typ 1 + Typ 2 Funkenstrecke, verdrahtungsfertig und anwendungsoptimiert
  • Maximale Dauerwechselspannung (UC ) 255 V (50 / 60 Hz)
  • Blitzimpulsstrom (10/350 µs)
  • L+N-PE (Itotal ) 25 kA
  • Blitzimpulsstrom (10/350 µs)
  • L-N/
  • N-PE (Iimp ) 12,5 / 25 kA
  • Schutzniveau
  • L-N/
  • N-PE (UP ) ? 1,5 / ? 1,5 kV
  • Max. Netzüberstromschutz 160 A gG

More details

257,20 €

- +


More info

Der Überspannungsableiter ist ein Gerät, das in der Schalttafel, d. h. vor der Hausinstallation, montiert werden kann. Ihre Verwendung ermöglicht den Schutz der elektrischen Anlage, auf der sie installiert ist.

Der Überspannungsableiter schützt das gesamte System vor Stromstößen, Überspannungen und Stromspitzen die vom Netzbetreiber oder von atmosphärischen Phänomenen wie Blitzen herrühren können. Diese Stromanomalien können die an den Steckdosen angeschlossenen Geräte schwer beschädigen.

Ein Stromstoß kann die Hardware eines PCs beschädigen oder die Platinen von Smartphones, Tablets und Haushaltsgeräten kurzschließen. Bei einem plötzlichen Anstieg des Energieflusses kann sogar das Leben von Menschen durch Stromschlag gefährdet sein. Um dies zu verhindern, ist es daher ratsam, einen Überspannungsableiter zu installieren.

Vorteile:

  • Funkenstrecken-Technologie für den Einsatz bei beengten Platzverhältnissen mit nur 1 Gerät/Pol ermöglicht kompakte Bauweise
  • Ermöglicht einen kompakten Blitzschutz-Potentialausgleich einschließlich Endverbraucherschutz


Merkmale:

  • SPD nach EN 61643-11 / ...IEC 61643-11 Typ 1 + Typ 2 / Klasse I + Klasse II
  • Energieabgestimmte Schutzwirkung gegenüber dem Endverbraucher (? 10 m) Typ 1 + Typ 2 + Typ 3
  • Nennwechselspannung (UN) 230V (50 / 60 Hz)
  • Maximale Dauerwechselspannung (UC) 255 V (50 / 60 Hz)
  • Blitzimpulsstrom (10/350 µs)
  • L+N-PE (Itotal) 25 kA
  • Spezifische Energie
  • L+N-PE (W/R) 156,25 kJ/Ohm
  • Blitzimpulsstrom (10/350 µs)
  • L-N/
  • N-PE (Iimp) 12,5 / 25 kA
  • Spezifische Energie
  • L-N/
  • N-PE (W/R) 39,06 / 156,25 kJ/Ohm
  • Nenn-Stoßentladungsstrom (8/20 µs)
  • L-N/
  • N-PE (In) 12,5 / 25 kA
  • Schutzniveau
  • L-N/
  • N-PE (UP) ? 1,5 / ? 1,5 kV
  • Folgende aktuelle Fähigkeit
  • L-N/
  • N-PE (Ifi) 25 kAeff / 100 Aeff
  • Nach Strombegrenzung / Selektivität löst eine 35-A-Sicherung gG bis 25 kAeff nicht aus (vorauss.)
  • Auslösezeit (tA) ? 100 ns
  • Max. Netzüberstromschutz 160 A gG
  • Spannung TOV
  • L-N (UT) Kennlinie 440 V / 120 min. widerstandsfähig
  • Spannung TOV
  • N-PE (UT) Kennlinie 1200 V / 200 ms Dichtheit
  • Betriebstemperatur (TU) -40 °C ... +80 °C
  • Betriebs-/Störungsanzeige grün / rot
  • Anzahl der Anschlüsse 1
  • Anschlussquerschnitt (L, N, PE, 9) (min.) 1,5 mm2 starr / flexibel
  • Anschlussquerschnitt (L, N, PE, 9) (max.) 35 mm2 halbsteif / 25 mm2 flexibel
  • Montage auf 35 mm Profilschiene nach EN 60715
  • Gehäusematerial Thermoplast, Farbe rot, UL 94 V-0
  • Aufstellungsort im Innenbereich
  • Schutzart IP 20
  • Abmessungen 2 Stück, DIN 43880
  • Zulassungen KEMA, VDE
  • FM-Kontakte / Formwechselkontakt
  • Schaltleistung AC 250 V / 0,5 A
  • Strombelastbarkeit DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
  • Anschlussquerschnitt für FM-Kontakte max. 1,5 mm2 starr / flexibel

Zusätzliche technische Daten:

  • Schutzniveau
  • L-PE (UP) 2,0 kV
  • Gewicht 285 g

Data sheet
Unterstützt: 230V
Schutzart: 2
Zivil-Serie: 2P
WLAN: 25KA
Raumgröße: 1/2
