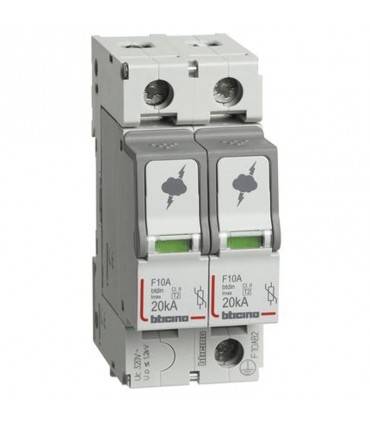

Bticino SPD Überspannungsableiter T2 20KA 2P F10AB2

Der Überspannungsableiter ist ein Gerät, das innerhalb der elektrischen Schalttafel, d.h. vor der Hausinstallation, montiert werden kann. Seine Verwendung ermöglicht den Schutz der elektrischen Anlage, auf der er installiert ist.

Der Überspannungsableiter schützt die gesamte Installation vor Stromstößen, Überspannungen und Spannungsspitzen, die vom Netzbetreiber oder durch atmosphärische Phänomene wie Blitzschlag verursacht werden können. Diese Stromanomalien können schwere Schäden an den an den Steckdosen angeschlossenen Geräten verursachen.

Ein Stromstoß kann die Hardware eines PCs zum Absturz bringen oder die Platinen von Smartphones, Tablets und Haushaltsgeräten kurzschließen. Im Falle eines plötzlichen Stromstoßes kann sogar Lebensgefahr durch Stromschlag bestehen.

Um dies zu verhindern, ist es daher ratsam, einen Überspannungsableiter einzubauen.



Überspannungsableiter werden in drei Klassen eingeteilt:

In Klasse 1 finden wir Geräte für den Einsatz in Gebieten, in denen ungünstige Wetterphänomene wie Gewitter und Blitzschlag üblich sind (z. B. im Gebirge). In diesem Fall wird der Ableiter in der Schalttafel montiert und kann mehrere Überspannungen aushalten, ohne beschädigt zu werden. Die Entladung erfolgt in 350 Mikrosekunden, so dass keine überschüssige Energie in das System gelangt.



In der Klasse 2 gibt es Überspannungsableiter, die das System vor Überspannungen und Spikes schützen, die durch Wartungsarbeiten des Betreibers an der Leitung verursacht werden können.



In Klasse 3 finden wir Geräte, die einen noch höheren Schutz bieten: Hier wird der Überspannungsableiter direkt an den Steckdosen im Haus installiert.

Merkmale:

• Serie: Bticino
• Maximaler Entladestrom 20kA
• Schutzart IP20
• Höhe 86 mm
• Breite 35,6 mm
• Tiefe 68 mm
• Maximaler Kabelquerschnitt 16/25mmq
• 2 Module
• 2 Pole
• Typ 2
• SPD Typ T2/20 kA
• Frequenz 50/60 Hz
• Erdungsanlage TT, TNS
• Anschlusskapazität starres oder flexibles Kabel 6/35 mm²
• 6/35 mm² Klemmenkapazität flexible Leitung mit Klemme 6/25 mm².
• Verschmutzungsgrad 2
• Betriebstemperatur -25 °C bis +70 °C
• Lagertemperatur -40 °C bis +70 °C
• Schutzart L(N)/PE
• Maximale Leistungsschwankung 10 %.
