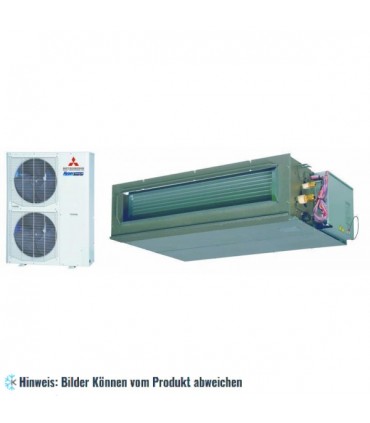

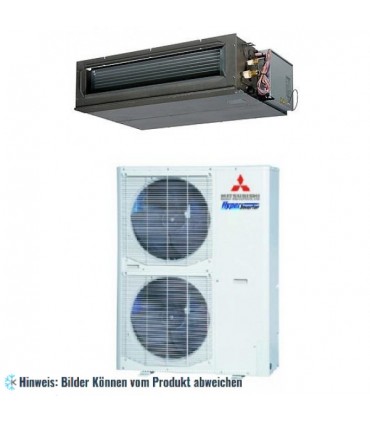

Klimaanlage Set Mitsubishi Heavy Kanalgerät FD Hyperinverter FDU 100 VF / FDC 100 VNX, 2,68/3,02 kW

Mitsubishi Heavy FDS Monosplit-Geräteset 230V, Nr.K85591 besteht aus einem Außengerät Hyper Inverter FDC100VNX und einem Innengerät Kanalgerat 100-200 Pa statische Pressun FDU-VF Modell 100, 10/11,2kW, 8kW Heizleistung bei -15°C

Mitsubishi Heavy Außengerät Hyper Inverter 230V FDC VNX Modell 100, Nr.K85522, 10/11,2kW.
Luft/Luft-Wärmepumpengerät mit Invertertechnik für bis zu 3 Split-Klima-Innengeräte im Simultan-Betrieb anschlussfertige Kältemaschineneinheit für Außenaufstellung zum Kühlen, jedoch besonders geeignet für effektiven Heizbetrieb, aufgrund der hohen verfügbaren Heizleistung bei niedrigen Außentemperaturen, der schnellen Wärmebereitstellung und der hohen energetischen Effizienz. Die Komponenten sind in Großserienfertigung produziert nach ISO 9001, CE-zertifiziert und bei Standard-bedingungen getestet. Das Gerät erfüllt die Anforderungen nach WHG (außerhalb von Wasserschutzgebieten, unterhalb der Bagatellgrenze). Das Gehäuse ist selbsttragend und besteht aus einem verzinkten Grundrahmen und leicht zu entfernenden einbrennlackierten Paneelen. Die „Blue-Fin“-Beschichtung des Wärmetauschers bewirkt einen Schutz vor Korrosion. Ein leistungsgeregelter Scroll-Verdichter passt seine Drehzahl der geforderten Leistung an. Der DC-Inverter-Kompressor ist mit einer Ölwannenheizung ausgestattet, auf Schwingungsdämpfern gelagert und vor Überhitzung und Taktung geschützt. Die Inverter-Steuerung gewährleistet eine stufenlose Leistungsanpassung im Teillastbetrieb. Der Kältekreislauf besteht neben dem Verdichter u. a. aus folgenden Komponenten: Heißgasschalldämpfer, Ölabscheider, 4-Wege-Umschaltventil, optimierter großflächiger Wärmetauscher, elektronische Expansionsventile, Sammler, Flüssigkeitsabscheider, Absperrventile und Schraderventile Hochdruckschalter, Niederdrucksensor, Temperaturfühler. Ein geregelter Ventilator mit DC-Motor sorgt geräuscharm für eine Optimierung der Kondensationstemperatur. Die vollautomatische Mikroprozessor-Regelung betreibt Anlagen optimierend und kommuniziert über Bus-Signale mit den angeschlossenen Innengeräten. Stromsensor, Noise Killer, Spark Killer, autom. Ölrückführung und Abtausteuerung sowie verschiedenfarbige LED zur Anzeige der Betriebszustände und zur Diagnose sorgen für einen sicheren Betrieb. Der Test-Betrieb prüft die einwandfreie Funktion der Anlage im Kühl- oder Heizbetrieb. Der Pump-Down-Betrieb ist aktvierbar. Ein Silent-Betrieb sorgt für einen schall-reduzierten Betrieb. Die Spannungs-versorgung erfolgt über das Außengerät. Die elektrische Verbindung zwischen Außen- und Innengerät ist 4-adrig.
Technische Daten:
Nennleistung Kühlen/Heiz.: 10,0/11,2 kW
Kühlen/Heizen: 4,0–11,2 / 4,0–12,5 kW
Heizleistung bei -15°C: 8,0 kW
EER: bis zu 4,00
COP: bis zu 4,34
Leistungsdaten gemäß Ecodesign-Richtlinie für Innengerätekombination: 1 x FDT100VF
Kühlen SEER/Energieeffizienzklasse: 5,84/A+
Heizen SCOP/Energieeffizienzklasse (mittlere Klimazone): 3,96/A
Kühlen Energiebedarf pro Jahr: 600 kWh
Heizen Energiebedarf pro Jahr: 4778 kWh
Spannungsversorgung: 230V/1Ph/50Hz/N,PE
Leistungsaufnahme Kühlen/Heizen: 2,50 / 2,58 kW
Betriebsstrom Kühlen/Heiz./(max.) 11,1/11,4/(24,0) A
Anlaufstrom (max.): 5,0 A
Kältemittel GWP: R410A (1975)
Kältemittelmenge (vorgefüllt): 4,5 kg
Vorfüllung bis Leitungslänge von: 30 m
Anschl. Flüssigkeitsltg.: 10 mm (3/8“)
Anschl. Sauggasltg.: 16 mm (5/8“)
Leitungslänge: 100 m
Höhenunterschied min./max.: 30/15 m
Luftvolumenstrom max.: 6000 m³/h
Schalldruckpegel max. (1 m, JIS)
Kühlen/Heizen: 48/50 dB(A)
Schallleistungspegel Kühlen/Heiz.: 70/70 dB(A)
Abmessungen (H/B/T): 1300/970/370 mm
Nettogewicht: 105 kg
Einsatzbereich Kühlen/Heizen: –15 bis 43 / –20 bis 20 °C
Daten Außengerät abhängig von angeschlossenen Innengeräten und bezogen auf Standard-Bedingungen
Kühlen: Außen 35°C, Raum 27°C/47%r.F.
Heizen: Außen 7°C, Raum 20°C

Mitsubishi Heavy Innengerät FDU-VF Modell 100, Nr.K87841 Kanalgerat 100-200 Pa statische Pressung, 10/11,2kW.
Anschluss- und betriebsbereites Split-Innengerät in Deckeneinbauausführung mit Kanalanschluss zum Kühlen und Heizen. Die Luftführung erfolgt über zwei schwingungsgedämpft gelagerte, Ein vierstufiger DC-Zentrifugalventilator saugt die Raumluft durch einen Kanal an. Ein Überhitzungsschutz der Lüftermotoren ist integriert. Das Ausblasen der konditionierten Luft erfolgt über einen Kanal in die Zwischendecke. Frischluftanschluss sowie ein der Kanalanschluß für konditionierte Luft zur Nebenraumversorgung sind im Gehäuse vorbereitet. Die bauseits differierende max. notwendige externe Pressung des Lüfters kann mit Kabelfernbedienung RC-E5 bzw. RC-EX1 automatisch justiert und voreingestellt werden, so dass die elektrische Leistungsaufnahme des Ventilatormotors begrenzt werden kann. Im Gerätestandard enthalten sind eine leise laufende Kondensatpumpe mit einer Förderhöhe von maximal 600 mm ab Geräteunterkante und ein Schwimmerschalter zur Sicherheitsabschaltung bei Störung der Kondensatabfuhr. Das Gerät enthält sämtliche zum automatischen Betrieb notwendigen Einrichtungen sowie Kontroll- und Regelorgane. Der Mikroprozessor überwacht und regelt Einzelkomponenten. Das Gerät verfügt über eine spezielle Steuerung zur Entfeuchtung. Der Vereisungsschutz gewährleistet einen optimalen Wärmeübergang am Wärmetauscher. Die Hot-Start und Hot-Spurt-Funktion sorgen für eine rasche Aufheizung kalter Räume, nachdem das Klimagerät im Heizbetrieb gestartet wurde. Das Selbstdiagnosesystem ermöglicht eine schnelle Fehlererkennung und zeigt eventuelle Störungen durch einen alphanumerischen Code an der Fernbedienung an. Eine Wiedereinschaltautomatik nach Spannungsausfall ist mit Kabelfernbedienung möglich. Die Steuerung des Gerätes erfolgt alternativ mit einer Kabel- oder Infrarot-Fernbedienung, jeweils mit einem Echtzeit-Timer ausgestattet. Die Betriebsart (Kühlen, Entfeuchten, Heizen, Umluftbetrieb, Automatik), Solltemperatur, Lüfterstufe und Lamellenpendel können programmiert werden. Das Gerät kann durch ein externes Impuls- oder On/Off-Signal über einen potentialfreien Kontakt Fern-Ein/Aus geschaltet werden. Die Steuerung des Gerätes erfolgt alternativ mit einer Kabel- oder Infrarot-Fernbedienung. Der zur Steuerung mittels Infrarotfernbedienung erforderliche Infrarot-Empfänger ist bereits im Gerät integriert. Mit einer optionalen Adapterplatine ist die Anbindung an das Superlink-Bus-System und damit an Zentralfernbedienungen und zentrale Leittechniken möglich. Die optionale CompTrol-Serie erhöht Bedienkomfort und Betriebssicherheit durch zentrale Steuerung und Überwachung mit einer Anbindung an zentrale Leittechniken und Gebäudemanagementsysteme.
Technische Daten:
Nennleistung Kühlen/Heiz.: 10,0/11,2 kW
Anzahl Ventilatorstufen: 4 Stk.
Luftmengen (Lo/Me/Hi/PHi)Kühlen: 1140/1500/1680/2160 m³/h
Ext. Pressung Standard/max.: 10-200 Pa
Luftmengen (Lo/Me/Hi/PHi)Kühlen: 30/36/38/44 dB(A) 1,5 m, JIS-Standard)
Schallleistungspegel Kühlen/Heizen PHi: 65/65 dB(A)
Anschl. Flüssigkeitsltg.: 10 mm (3/8“)
Anschl. Sauggasltg.: 16 mm (5/8“)
Anschl. Kondensatltg.: ID 25 / AD 32 mm
Förderhöhe Kondensatpumpe: 600 mm
Abm. Gerät (H/B/T): 280/1370/740 mm
Nettogewicht Gerät: 54 kg
Daten bezogen auf Standard-Bedingungen und in Abhängigkeit vom Außengerät Kühlen: Außen 35°C, Raum 27°C/47%r.F.
Heizen: Außen 7°C, Raum 20°C

Wichtiger Hinweis:
Die Installation des Klimageräts darf nur durch ein nach der Verordnung (EU) Nr. 517/2014 des Europäischen Parlamentes und des Rates vom 16.04.2014 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen
