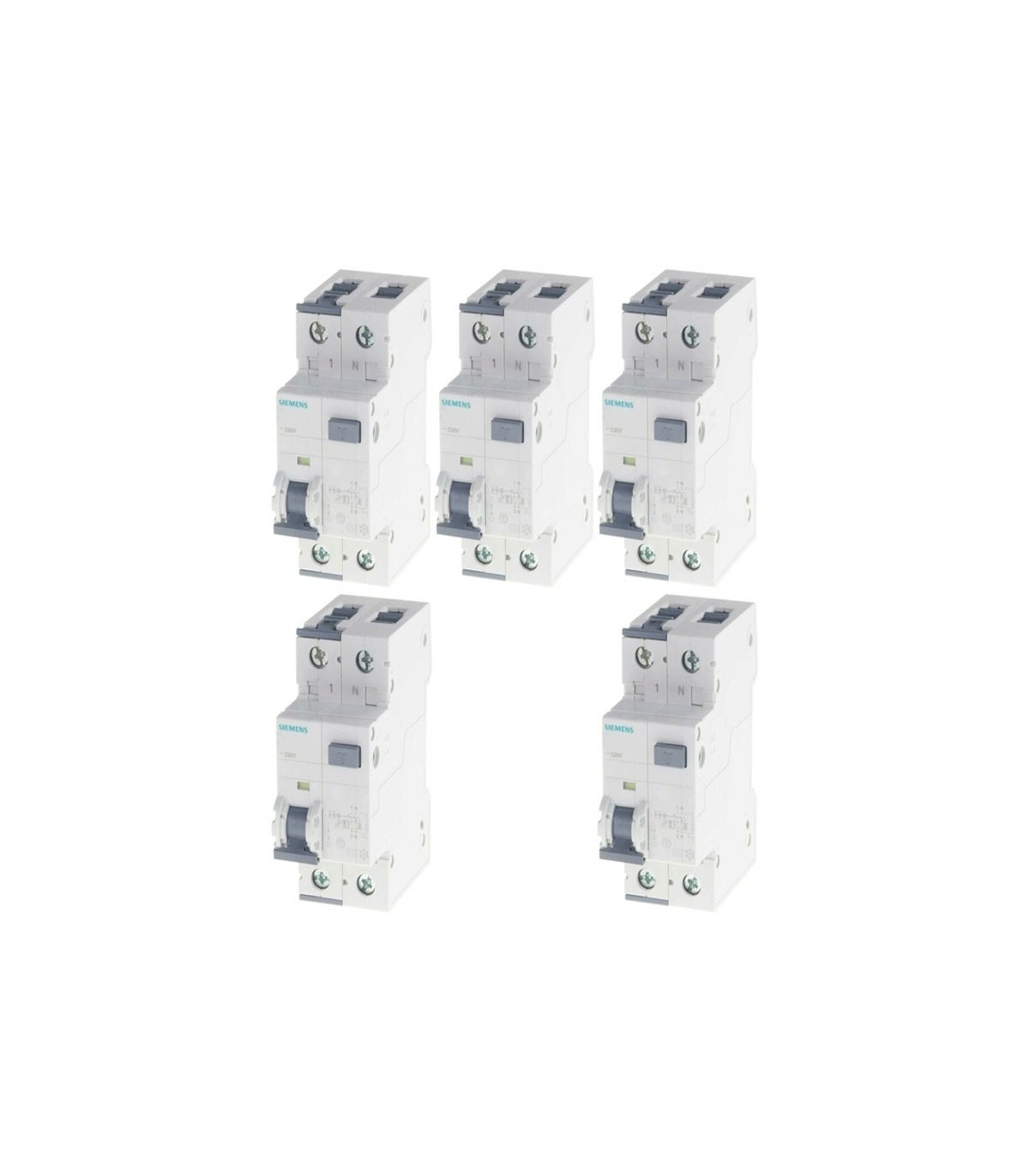

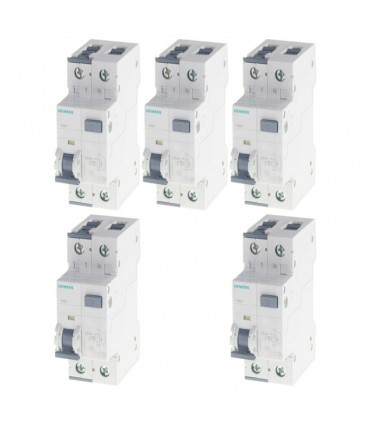

Siemens Kit FI- und LS Schalter 25A 1P+N 30MA 4,5KA 5SU13531KK25

Der thermisch-magnetische Schutzschalter befindet sich neben dem Fehlerstromschutzschalter und kombiniert magnetischen und thermischen Schutz.

Der thermisch-magnetische Schutzschalter ist also ein System, das die Funktionen des Fehlerstrom-Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.

Der thermisch-magnetische Fehlerstrom-Schutzschalter in der Elektroinstallation umfasst drei verschiedene Schutzfunktionen:

• die magnetische gegen Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
• die thermische für Überlastungen bei der Versorgung mit elektrischer Energie (z. B. mehr als ein Haushaltsgerät in Betrieb);
• der Fehlerstromschutzschalter, der den Benutzer vor einem Leckstrom schützt.

Die Auslösung des AC-Differentialschutzschalters ist für plötzlich oder langsam ansteigende sinusförmige Wechselströme gewährleistet (CEI EN 61008-1).



Merkmale:

• Serie Bticino
• Spannung 230/240 Vac
• Stromaufnahme 25A
• Ausschaltvermögen Icn 4,5kA
• Interventionskurve C
• Differentialstrom Idn 30mA
• AC-Differentialtyp
• Frequenz der Nutzung 50 Hz
• 2 Module
• 1P+N Pole
• Höhe 90 mm
• Breite 36 mm
• Tiefe 77 mm
• Einbautiefe 70 mm
• Beliebige Einbaulage
• Nettogewicht 271 g
• Anzugsdrehmoment / mit Schraubklemmen min 2,5 Nm, max 3 Nm
• Schutzgrad IP20
