Dekorativer Axiallüfter Modell 125 LD L, Luftstrom 167 m3/h, IP 34 (Verpackungseinheit 6 Stück)

Dekorativer Axiallüfter Modell 125 LD L, Luftstrom 167 m3/h, IP 34


Das Model LD L ist mit einem Kugellagermotor zur langen Betriebsdauer und Montage in einer beliebigen Lage ausgestattet. Für ca. 40.000 Betriebsstunden ausgelegt. Die Kugellager sind wartungsfrei und auf Lebensdauer geschmiert.
Wichtig! Verpackungseinheit ist x 6 Stück.


Technische Daten:

Spannung: 220-240V/1PH/50Hz

Max. Leistung: 16 W

Max. Förderleistung: 167 m³/h, 98,363 CFM, 46,426 l/s, 0,04643 m³/s, 2788,9 l/m

Stromaufnahme: 0.1 A

Drehzahl: 2400 min-1

Schalldruck - 3 m: 34 dB(A)

Gewicht: 0.74 kg

Schutzart: IP 34 Klasse

Stutzenmaße: 125 mm

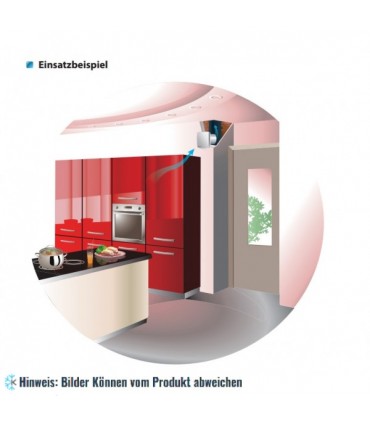

Einsatzbereich

• Permanente Lüftung oder Intervallüftung von Sanitärbereichen, Duschräumen, Küchen und anderer Wohnräumen.

• Installation im Lüftungsschacht oder Anschluss an Lüftungsrohre.

• Förderung von kleinen und mittleren Luftvolumen für kurze Distanzen bei niedrigem Luftwiderstand im System.

• Kompatibel mit Lüftungsrohren mit Durchmesser 100, 125 und 150 mm.


Aufbau

• Modernes Design und ästhetische Gestaltung.

• Das Gehäuse und das Laufrad sind aus hochwertigem, robustem und UV-beständigem ABS-Kunststoff gefertigt.

• Verschiedene Zierblenden für die Frontplatte aus Naturaluminium sind verfügbar.

• Der Laufradaufbau erhöht die Betriebseffizienz des Lüfters und verlängert die Lebensdauer des Motors.

• Schutzart: IP 34.


Motor

• Zuverlässiger Motor mit niedrigem Energiebedarf.

• Wartungsfreier Dauerbetrieb.

• Integrierter Überhitzungsschutz


Manuelle Steuerung:

• Der Ventilator ist mit einem Lichtschalter (nicht im Lieferumfang enthalten) gesteuert.

• Der Ventilator ist mit einem eingebauten Zugschalter (V) gesteuert. Diese Option ist nicht anwendbar für die Deckenmontage.

• Die Drehzahlregelung erfolgt mit einem Thyristor-Drehzahlregler (siehe Elektro-Zubehör). Mehrere Ventilatoren können an einen Drehzahlregler

angeschlossen werden. Der Drehzahlregler darf nicht an den Ventilatoren mit den Optionen T, TH, TP, VT, VTH angeschlossen werden.


Automatische Steuerung:

• Mit der elektronischen Steuereinheit BU-1-60 (siehe Elektro-Zubehör). Die Steuereinheit ist als Sonderzubehör erhältlich.

• Mit dem eingebauten Nachlaufschalter (T). Nach dem Ausschalten über den Schalter läuft der Ventilator von 2 bis 30 Min. nach.

• Mit dem eingebauten Feuchtigkeitssensor mit dem Nachlaufschalter (TH). Wenn die Raumluftfeuchtigkeit über den Einstellwert von 60% bis
90% steigt, schaltet der Ventilator ein und läuft, bis die Raumluftfeuchtigkeit unter den Einstellwert sinkt. Danach läuft der Ventilator innerhalb vom
eingestellten Zeitraum nach und schaltet aus.


Montagemerkmale

• Direkter Einbau in Lüftungsschacht.

• Falls der Montageort des Ventilators von Lüftungsschacht entfernt ist, können flexible Luftleitungen eingesetzt werden. Eine flexible Luftleitung wird an den Ausblaßstutzen mit Hilfe einer Schlauchschelle angeschlossen.

• Befestigung an der Wand mit Schrauben.

• Deckenmontage ist möglich.

• Der Anschluss des Ventilators mit dem 12V Niederspannungsmotor an das Stromnetz 220 V / 50 Hz erfolgt über einen Abspanntransformator, z.B. TRF
220/12-25 (Sonderzubehör).
