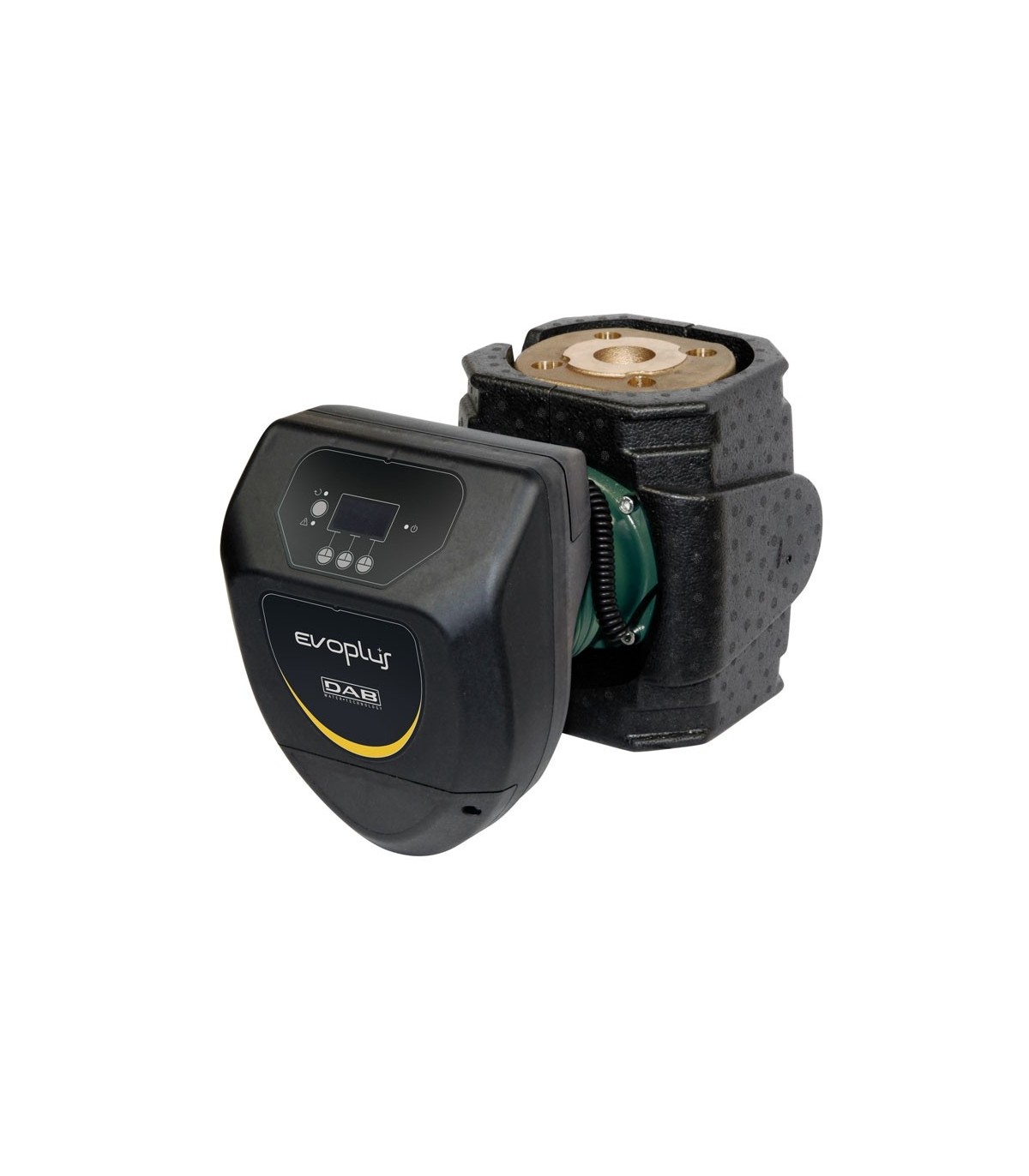

DAB Evoplus 80/180 SAN M Umwälzpumpe 60151146

Die als EVOPLUS SMALL bezeichneten elektronischen Umwälzpumpen können in Heizungs-, Lüftungs- und Klimaanlagen für Wohn- und Gewerbegebäude eingesetzt werden. Diese elektronisch geregelten Nassläuferpumpen sorgen in allen richtig dimensionierten Anlagen jederzeit für eine ausreichende Energiemenge, gleichzeitig für einen leiseren / komfortableren Betrieb und eine deutliche Reduzierung der Betriebskosten. Alle Modelle mit geflanschtem Pumpengehäuse sind sowohl in Einzel- als auch in Doppelausführung erhältlich. Die Benutzeroberfläche ist benutzerfreundlich und leicht zu verstehen.

Die Umwälzpumpe EVOPLUS SMALL SAN von DAB hat einen Pumpenkörper aus Bronze für die Hauswasserzirkulation. Elektronisch geregelte Nassläuferpumpen, wie die DAB EVOPLUS SMALL SAN 60/180 M, garantieren in allen richtig dimensionierten Anlagen stets eine perfekte Energieförderung und gleichzeitig eine bemerkenswerte Laufruhe, was sich in höherem Komfort und folglich größerer Energieeinsparung niederschlägt.

Merkmale:

• Spannungsversorgung 230/240V 50/60Hz
• Max Leistung 130W
• Strom In 0,95A
• Flüssigkeitstemperaturbereich: von 10 °C bis +110 °C
• Fördermedium: sauber, frei von Feststoffen und Mineralölen, nicht viskos, chemisch neutral, nahe an den Eigenschaften von Wasser. (Glykol max. 30%)
• Schutzart des Zirkulators: IP 44
• Isolationsklasse: F.

HEIZUNGSANWENDUNGEN:

• Der Heizbedarf in den verschiedenen Anwendungen variiert im Laufe des Tages/der Nacht aufgrund der Außentemperatur und der mehr oder weniger konstanten Anwesenheit von Personen in den Räumlichkeiten erheblich. Hinzu kommen die unterschiedlichen Bedürfnisse der verschiedenen Räume und das mögliche Öffnen oder Schließen der verschiedenen Abzweigungen in komplexen Systemen. Elektronisch geregelte Nassläuferpumpen sorgen in fast allen richtig dimensionierten Anlagen jederzeit für eine ausreichende Energiemenge und gleichzeitig für einen leiseren / komfortableren Betrieb und eine deutliche Reduzierung der Betriebskosten.

ANWENDUNGEN IN DER KLIMATECHNIK:

• Im Gegensatz zu herkömmlichen elektronischen Pumpen können EVOPLUS elektronische Umwälzpumpen auch in Klimaanlagen eingesetzt werden, in denen die Temperatur der gepumpten Flüssigkeit niedriger ist als die Umgebungstemperatur. Unter diesen Bedingungen bildet sich an der Außenfläche des Thermostaten Kondenswasser, das den korrekten Betrieb der elektronischen und mechanischen Teile nicht beeinträchtigt. Tatsächlich ist die spezielle Konstruktion so ausgelegt und dimensioniert, dass Kondensat abfließen kann, ohne die Bauteile zu beschädigen.

ANWENDUNGEN IN DER SANITÄREN UMWÄLZUNG:

• Die SAN-Version mit Bronze-Pumpenkörper wurde speziell für die häusliche Wasserzirkulation entwickelt; durch die Betriebsart mit konstanter Temperatur wird die Temperatur des Wassers in der Zirkulationsleitung geregelt, ohne dass Thermostatventile erforderlich sind, wodurch der Komfort optimiert wird.

KONSTRUKTIONSMERKMALE:

• Monoblock-Umwälzpumpe bestehend aus gusseisernem Hydraulikteil und Nassläufer-Synchron-Elektromotor. Motorgehäuse aus Aluminium. Spiralförmiges Pumpengehäuse mit hohem hydraulischem Wirkungsgrad dank besonders genauer Konstruktion und polierten Innenflächen. Inline-Saug- und Druckanschlüsse. Die Einzelausführung wird standardmäßig mit Isolierschalen geliefert, um Wärmeverluste und/oder Kondensation am Pumpengehäuse zu verhindern. Bei der Twin-Ausführung muss die Isolierung vom Installateur durchgeführt werden. In jedem Fall muss darauf geachtet werden, dass die Labyrinthe des Kondensatablaufs nicht verstopft werden, um die Funktion der Umwälzpumpe nicht zu beeinträchtigen. EVOPLUS-Thermostate für kleine Kollektivanlagen werden über einen praktischen, serienmäßig mitgelieferten Anschluss mit Stecker an die Versorgungsleitung angeschlossen, was die Bedienung schnell und einfach macht. Laufrad aus Technopolymer, Motorwelle aus Aluminiumoxid auf Graphitbuchsen montiert, die von der gepumpten Flüssigkeit selbst geschmiert werden. Rotorschutz aus rostfreiem Stahl. Keramischer Druckring, Ethylen-Propylen-Dichtringe und Statorhülse aus Kohlefaserverbundwerkstoff. Synchronmotor mit Permanentmagnet-Rotor. Die Zwillingsversion verfügt über ein automatisches Clapet-Ventil, das in den Druckanschluss eingebaut ist, um eine Wasserrückführung im Gerät im Ruhezustand zu verhindern; ein Blindflansch wird ebenfalls serienmäßig geliefert, für den Fall, dass eine Wartung eines der beiden Motoren erforderlich ist. Die Standardausführung des Pumpenkörpers ist PN 16, die Flanschversion mit 4 Schlitzen ist kompatibel mit Gegenflanschen PN 6 / PN 10 / PN 16 für die Austauschbarkeit von Pumpen in bestehenden Anlagen.
