Daikin Altherma Kit Wärmepumpe Luft-Wasser 3 R F Integrated 8KW R32 SB.EHVX08S23D/08

Wie funktioniert die Daikin Altherma 3 Integrated R32 Luft-Wasser-Wärmepumpe?



Kurz gesagt funktioniert sie über einen geschlossenen Kreislauf, der ein Kältemittel enthält, das zyklischen Zustandsänderungen unterworfen ist und von der flüssigen Phase in die verdampfte Phase und umgekehrt übergeht. Diese Veränderungen führen natürlich zu Druck- und Temperaturschwankungen, die zunächst auf der Ebene des Verdampfers auftreten, wo die Wärmepumpe durch die Aufnahme von Wärme aus der Luft die Flüssigkeit in Dampf umwandeln kann. In dieser Phase gibt die Maschine Wärme an das System ab, was zyklisch geschieht und durch ein Expansionsventil beendet wird, das es der Flüssigkeit ermöglicht, zu ihren Ausgangsbedingungen zurückzukehren.

Betrachtet man die Energiebilanz des Wärmepumpenbetriebs, so stellt man fest, dass sie im Wesentlichen positiv ist, d. h. der Anteil der erzeugten Wärmeenergie ist mindestens fünfmal größer als die verbrauchte Strommenge. Der Vorteil, dass das Gerät sowohl im Sommer zum Kühlen als auch im Winter zum Heizen verwendet werden kann, macht es zu einer der bequemsten Lösungen im häuslichen Bereich, ganz abgesehen von der Tatsache, dass es mit einer Photovoltaikanlage verbunden werden kann, was diesen Komfort noch weiter erhöhen würde. Darüber hinaus führt der Verzicht auf Verbrennungsquellen in Verbindung mit der Nutzung von Strom, der, wie bereits erwähnt, durch die Photovoltaikanlage selbst erzeugt werden kann, zu einer fast vollständigen Kostenreduzierung des Systems. Wir sprechen daher von Solarthermie, einem System, bei dem die besonderen Eigenschaften von Wärmepumpen und einem solarthermischen Kollektor mit einem kleinen Solarkollektor, einer Kompressorkomponente und einem Wasserspeicher kombiniert werden.



Warum sollten Sie sich für die daikin Altherma 3 Integrated R32 Luft-Wasser-Wärmepumpe entscheiden?

• Ein 230-Liter-Edelstahl-Warmwasserspeicher in Kombination mit einer Wärmepumpe sorgt für eine schnellere Installation als bei herkömmlichen Systemen
• Alle hydraulischen Komponenten sind integriert; daher sind keine Komponenten von Dritten erforderlich
• Die Elektronikplatine und die Hydraulikkomponenten sind leicht zugänglich an der Vorderseite angebracht
• Geringe Aufstellfläche: 600 x 600 mm
• Integrierte Zusatzheizung
• Optionale Smart-Grid-Funktion für maximale Integration mit der Photovoltaikanlage
• Standgerät mit integriertem Warmwasserspeicher
• 100 % garantierter Komfort in einer kompakten Einheit
• Alle Komponenten und Anschlüsse sind werkseitig installiert
• 230-Liter-Speicher für Warmwasser immer verfügbar
• Modernes und elegantes Design



Hohe Leistung: Der innovative R32-Inverterverdichter des Daikin Altherma 3 Kaltwassersatzes mit Bluevolution-Technologie in Kombination mit der Klimaregelung ermöglicht hohe Leistung und niedrigere Betriebskosten. Die neue Baureihe Altherma 3 ist bereits für die Klasse A+++ vorbereitet und erreicht einen nominalen COP-Wert von 5,1 bei 7°C Außentemperatur und 35°C Zulufttemperatur sowie einen COP von 3,3 bei der Warmwasserbereitung (EN16147). Die Daikin Altherma 3 mit R32 ist in der Lage, Vorlauftemperaturen von bis zu 65 °C bei hohem Wirkungsgrad zu erreichen. Sie eignet sich sowohl für Fußbodenheizungen als auch für Heizkörper und behält ihre bekannten Frostschutzeigenschaften bis zu -25 °C bei, um auch in den kältesten Klimazonen zuverlässig zu funktionieren.



Einfache Installation: Zehn Jahre Erfahrung in der Entwicklung von Luft/Wasser-Wärmepumpen und mehr als 350.000 installierte Geräte in ganz Europa haben zu einer neuen Produktreihe geführt, die einfacher und schneller zu installieren und zu nutzen ist. Die Konfiguration wurde durch einen neuen Assistenten vereinfacht, der es den Installateuren ermöglicht, das Gerät in wenigen Schritten zu konfigurieren und es schnell in Betrieb zu nehmen. Die Konfiguration des Geräts kann je nach Systemtyp und Anforderungen auch aus der Ferne erfolgen und dann am Tag der Installation über USB oder SD-Karte auf die Platine des Geräts geladen werden.



Daikin Eye Der intuitive Daikin Eye-Sensor zeigt den Systemstatus in Echtzeit an.

• Blau = optimaler Betrieb!
• Wenn sie rot wird, ist ein Fehler aufgetreten.

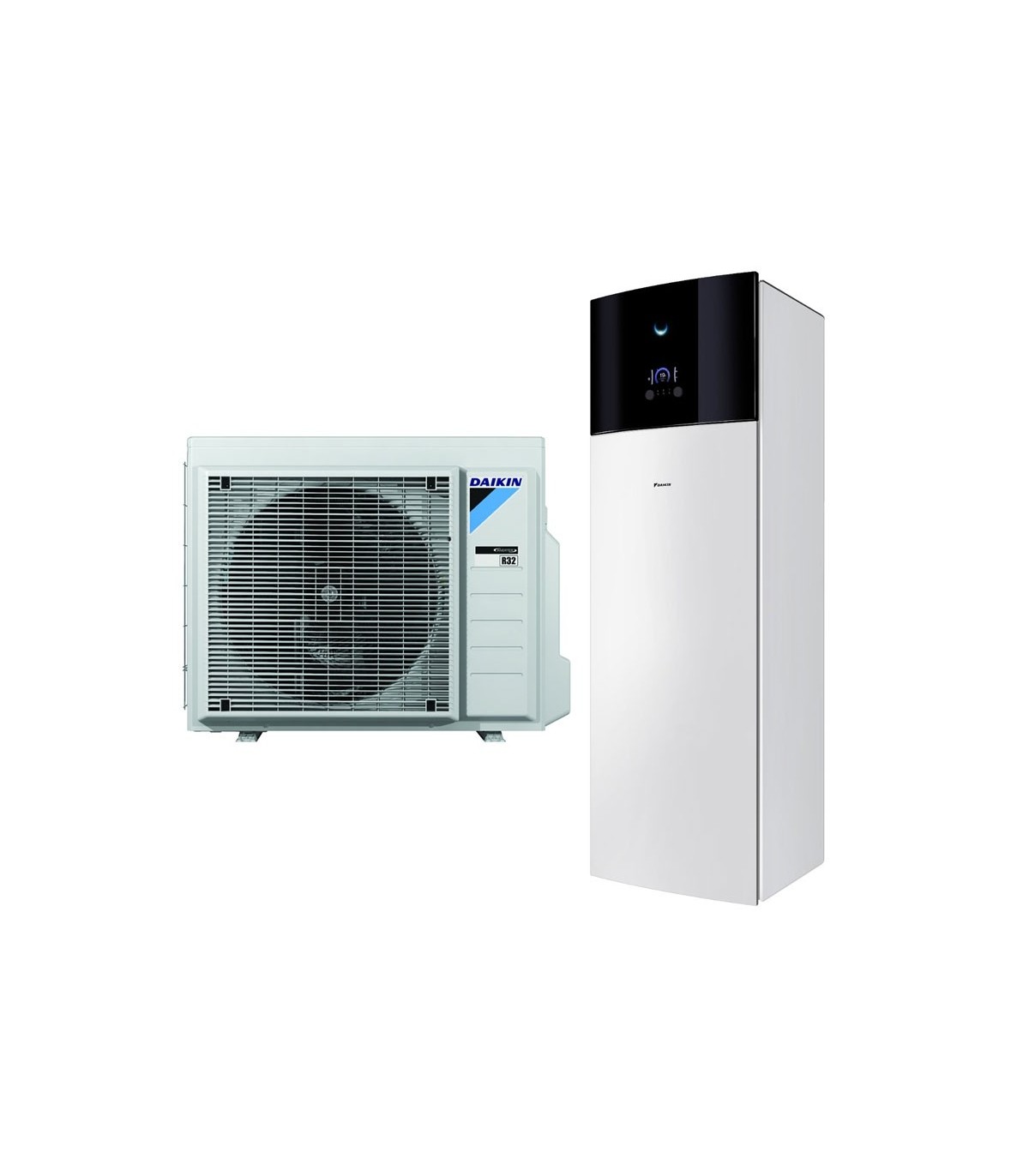

Split-Luft/Wasser-System bestehend aus Außengerät und Innengerät mit 230-Liter-Warmwasserspeicher zum Heizen, Kühlen und zur Warmwasserbereitung mit sehr hohem Wirkungsgrad:

• Modernes und elegantes Design
• Hoher Wirkungsgrad für alle Anwendungen durch Vorlauftemperatur bis 65°C, sowohl für Fußbodenheizung als auch für Heizkörper geeignet
• Das erste Warmwassersystem für Wohngebäude, das das innovative Kältemittel LR32 mit niedrigem Treibhauspotenzial verwendet
• Durch die hohe saisonale Heizeffizienz erreicht er nicht nur die derzeit höchste Klasse A++, sondern auch die ab 2019 gültige Klasse A+++.
• Geringe Stellfläche: nur 60x60 cm!
• Enthält alle für die Installation erforderlichen hydraulischen Komponenten: Hocheffizienz-Umwälzpumpe, Schmutzfilter mit Entlüftungssystem und Bypass-Ventil
• Einfache Installation: alle Anschlüsse an das System und das Kältemittel befinden sich an der Oberseite des Geräts
• Einfache Wartung: die elektronische Platine und alle hydraulischen Komponenten sind von vorne zugänglich
• Neues MMI: Innovatives Bedienfeld mit neuem, modernem Design und Assistenten für eine schnelle Konfiguration sowie einem intuitiven, leicht verständlichen Menü.
• Inklusive WLAN-Karte zur Fernsteuerung und Überwachung des Systems per App
• Sprachsteuerung über Google Assistant oder Amazon Alexa möglich
• Smart-Grid-Funktion für maximale Integration mit der Photovoltaikanlage.



Spezifikationen der Komponenten des Kits:

Daikin Altherma 3 R F Unterflur-Luft/Wasser-Wärmepumpe zum Heizen, Kühlen und zur Warmwasserbereitung; ideal für Häuser mit niedrigem Energieverbrauch:

Merkmale:

• Nennwärmeleistung. kW 7,50
• Nennwärmeleistung kW 2,14
• Nennkühlleistung kW 5,35
• Leistungsaufnahme Kühlung Nennleistung kW 1,51
• COP 3,50
• EER 3,54
• Heizleistung/COP Maximaler integrierter Wert (A-7W35) kW/- 2,7

Raumheizung:

• Wasserauslass mit durchschnittlichen Klimabedingungen 55°C SCOP 3.32
• Saisonale Effizienzklasse für Raumheizung A++
• (Saisonaler Wirkungsgrad für die Raumheizung 130%).

Erwärmung von Brauchwasser:

• Deklariertes Lastprofil XL
• (Wirkungsgrad der Warmwasserbereitung 134%)
• Effizienzklasse A+ für die Warmwasserbereitung.

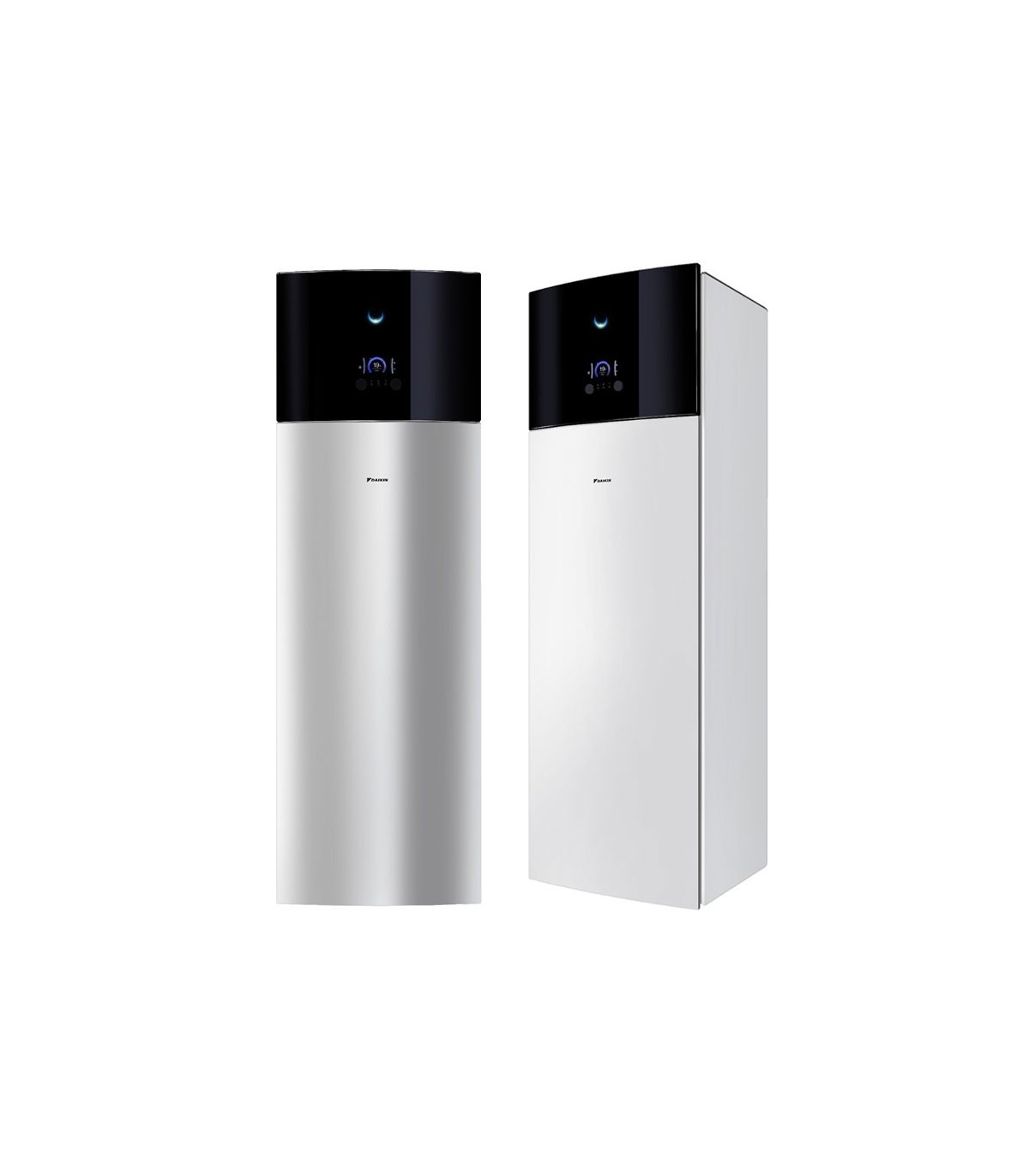

Innengerät:

• Farbe Weiß/Schwarz
• Material Kunstharz/Laminat
• Abmessungen der Einheit Höhe x Breite x Tiefe: 1.850x595x625 mm
• Einheit Gewicht kg 139
• Wasservolumen 230 Liter
• Tank Max. Wassertemperatur 60 Grad
• Max. Wasserdruck bar 10
• Korrosionsschutz Beizen
• Betriebsbereich (Wasserseite) Heizung Min.~Max. °C 15 ~65 - Kühlung Min.~Max. °C 5~22
• Nennschallleistungspegel dBA 42
• Nennschalldruckpegel dBA 28
• Sanitärwasseranschlüsse Kaltwasserzulauf/Warmwasserablauf G 1" Außengewinde Rücklauf
• Hydraulische Systemanschlüsse Kaltwassereinlass/Wärmeauslass G 1" Innengewinde

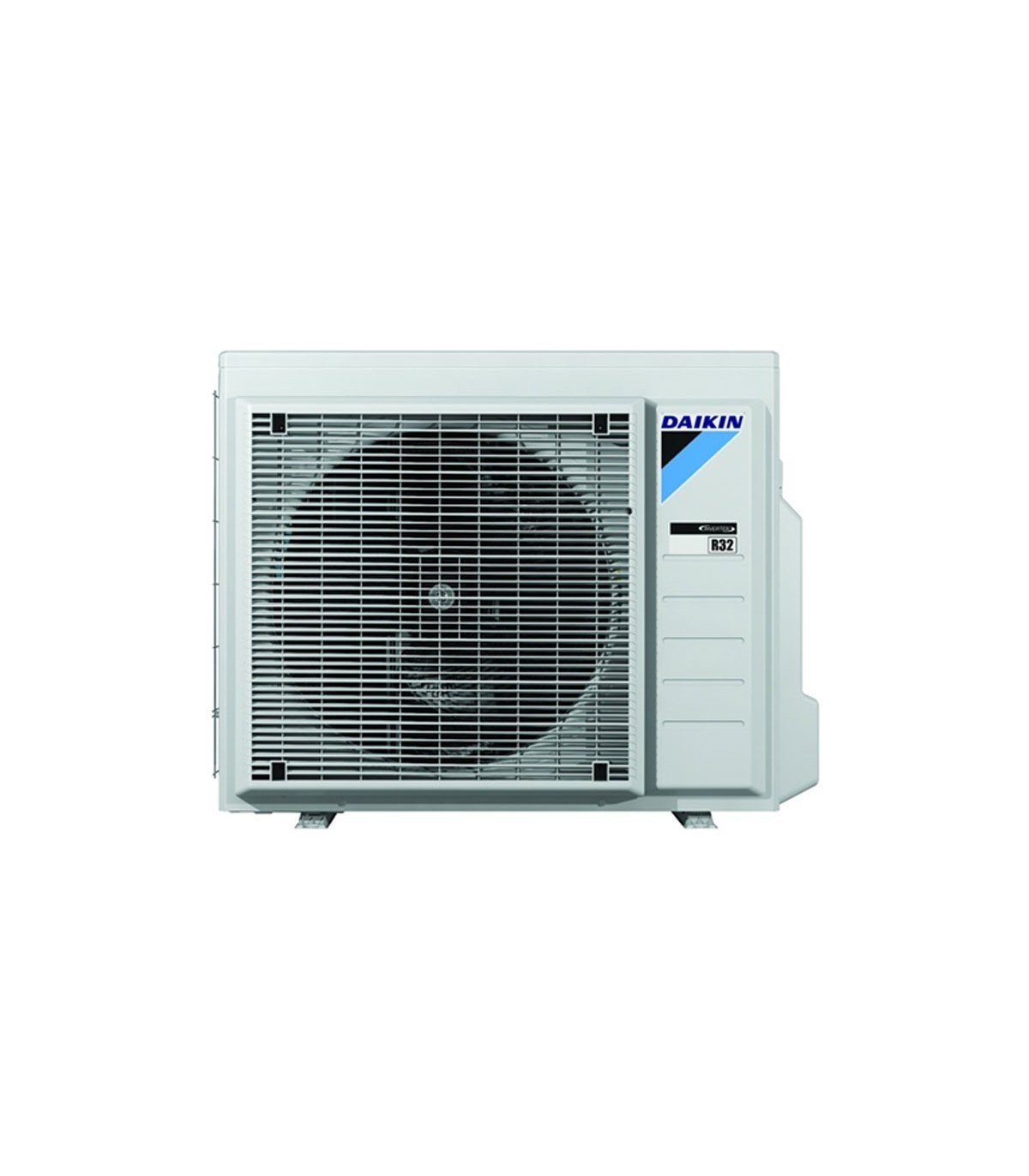

Außengerät:

• Abmessungen der Einheit Höhe x Breite x Tiefe mm 740x884x388
• Stückgewicht kg 58,5
• 1 hermetischer Swing-Verdichter
• Betriebsbereich (Außentemperatur): Heizung Min.~Max. °C -25~25 - Kühlung Min.~Max. °CBS 10,0~43,0 - Brauchwarmwasser Min.~Max. °CBS -25~35
• Kältemittel R32
• Ladung 1,50 kg
• Steuerung Expansionsventil
• Schallleistungspegel Heizung/Kühlung nominal 62/62
• Schalldruckpegel Heizung/Kühlung nominal 49/50
• Spannungsversorgung Name/Phase/Frequenz/Spannung Hz/V V3/1N~/50/230
• Strom Empfohlene Sicherungen A 25
• Maximaler Abstand Innengerät - Außengerät m 30
• Kältemittelleitung Gas mm 15,9 (5/8)
• Flüssigkältemittelleitung mm 6,35 (1/4).
