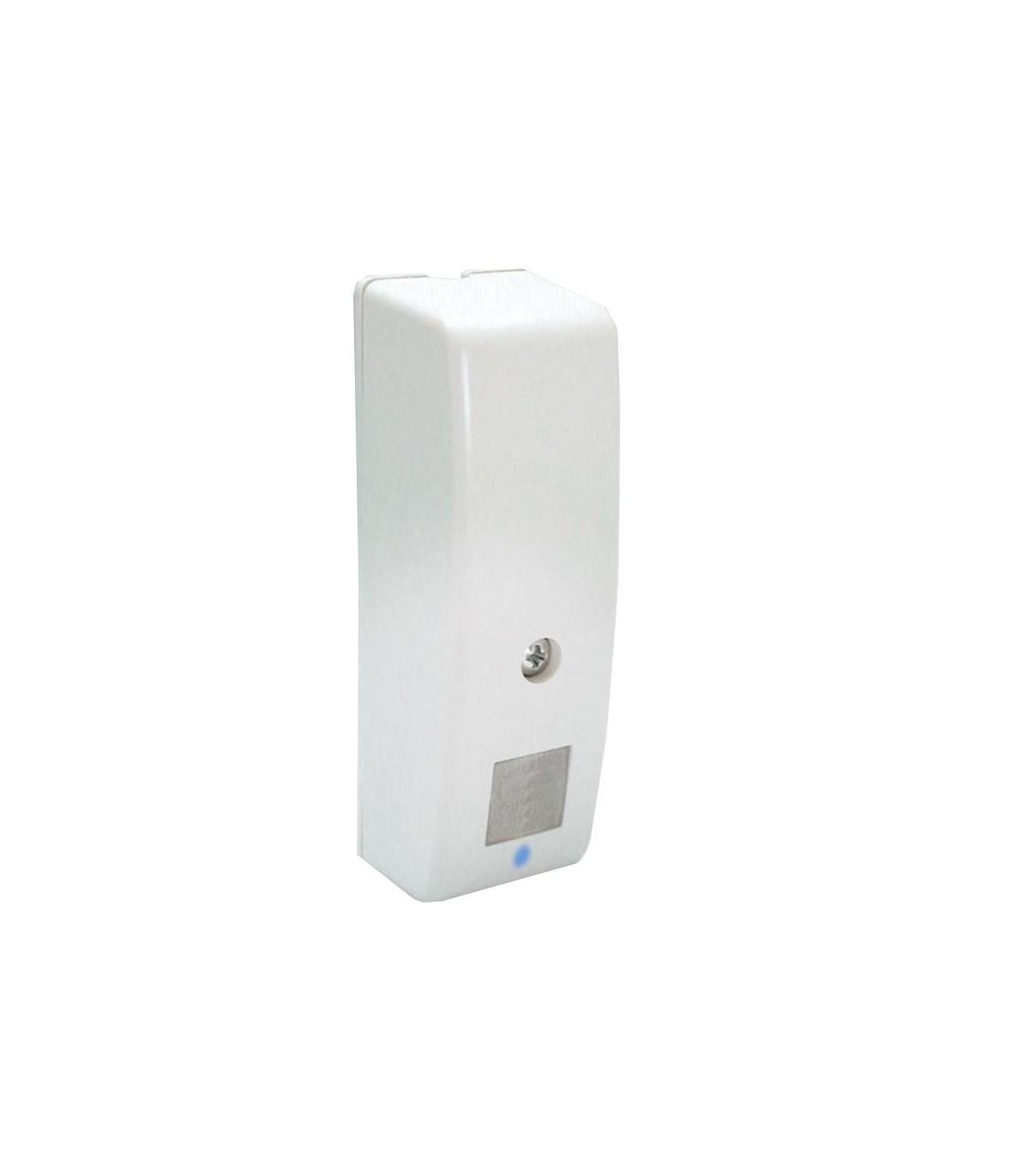

Infrarot-Vorhangmelder für Türen, Fenster und Verglasungen XM Serie XM6

INSTALLATION:

• Montieren Sie das Gerät schräg nach oben in vertikaler Position mit dem Objektiv nach unten oder in horizontaler Position mit dem Objektiv zur abzudeckenden Seite.
• Befestigen Sie den Boden des Sensors mit zwei Dübeln und setzen Sie dann die Leiterplatte ein.
• Schließen Sie den Deckel, ziehen Sie die Schraube an, die den Schaltkreis sichert, und setzen Sie die Abdeckkappe ein.
• Richten Sie den Melder nicht auf Objekte, die schnelle Temperaturänderungen verursachen könnten, wie z. B. Heizkörper, elektrische Heizungen, Klimaanlagen, offene Flammen usw.
• Verdecken Sie das Sichtfeld des Detektors weder teilweise noch vollständig. Vermeiden Sie auch den Einbau zwischen Fensterläden und Innenrahmen.



Merkmale:

• Baureihe Hiltron
• Schraubensicherung
• Manipulationsschutz
• Digitaler Doppelelement-Sensor (Digipyro™)
• Anschluss an MPX-Busleitung: 2 Drähte / 3 Drähte
• Hohe Immunität gegen RF 30Vm
• Nennversorgungsspannung : 12Vdc ±10% (Auch nur von 2-Draht MPX-Leitung)
• Maximaler Stromverbrauch: 2mA (bei +12V); 1mA (bei MPX)
• Objektivstrahlen: 5 (vertikal)
• Empfindlichkeitsstufen: 8
• Impulszählerfunktion: 1 ÷ 4 programmierbar
• Frontaler Erfassungswinkel (PIR): H: 25°; V: 75°.
• Erfassungsbereich: max. 6 Meter
• Programmierbare LED-Signalisierung
• Anfängliche Stabilisierungszeit: 60"
• Betriebstemperatur +5°C ÷ 40°C
• Sicherheitsstufe: 1
• Umweltklasse: 2
• Abmessungen: L77mm - H26mm - T24,5mm
• Entspricht der Norm CEI EN 50131-1
