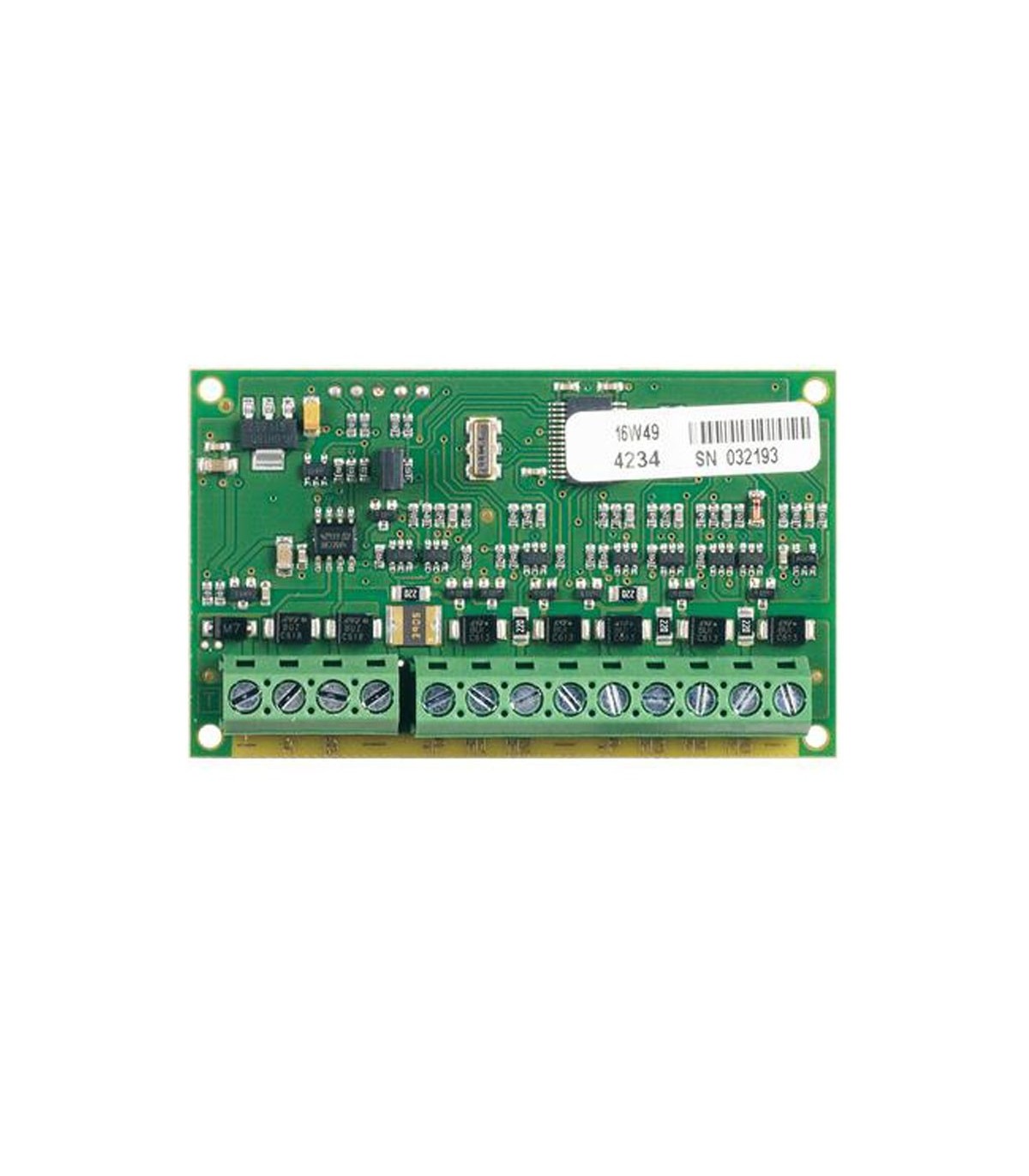

Bticino Erweiterungsmodul bis zu 5 Eingänge Ausgänge 4234
Bticino-Erweiterungsmodul mit den folgenden Merkmalen:
- Spannung: 9,6-14,5 Vdc
- Absorption 20 mA max
- Maximal lieferbarer Strom 500mA
- Abmessungen: 45 x 75 x 20 mm (H x B x T)
- Zertifizierung: 4234: EN 50131
- Klasse 3
- Umweltklasse II
Mit den Erweiterungsmodulen kann das Sicherheitssystem BTicino auf bis zu 128 Zonen erweitert werden (je nach Art des installierten Steuergeräts), wodurch alle Anforderungen der Anlagentechnik im Wohnbereich erfüllt werden können. Die geringe Größe der Module ermöglicht den Einbau in Verteilerkästen, so dass sie in der Nähe der angeschlossenen Sensoren oder Kontakte platziert werden können. Mit Hilfe des speziellen Kunststoffbehälters 4237 (nicht im Lieferumfang enthalten) können die Module auch auf DIN-Schienen installiert werden, wodurch ein besserer Schutz der elektronischen Platine gewährleistet ist.
DasModul 4234 verfügt über 5 konfigurierbare Klemmen; alle Klemmen sind als Open-Collector-Eingänge/Ausgänge konfiguriert; Klemme M1 kann als 0 - 10Vdc Analogeingang, Klemme M5 als 0 - 10Vdc Ausgang konfiguriert werden.
Programmierbare Ein- und Ausgänge:
- 5 Eingänge/Ausgänge 500mA; 12Vdc
- M1 programmierbar als Eingang 0 - 10V
- M5 programmierbar als Ausgang 0 - 10V; 20mA Ausgänge +P Klemmen
