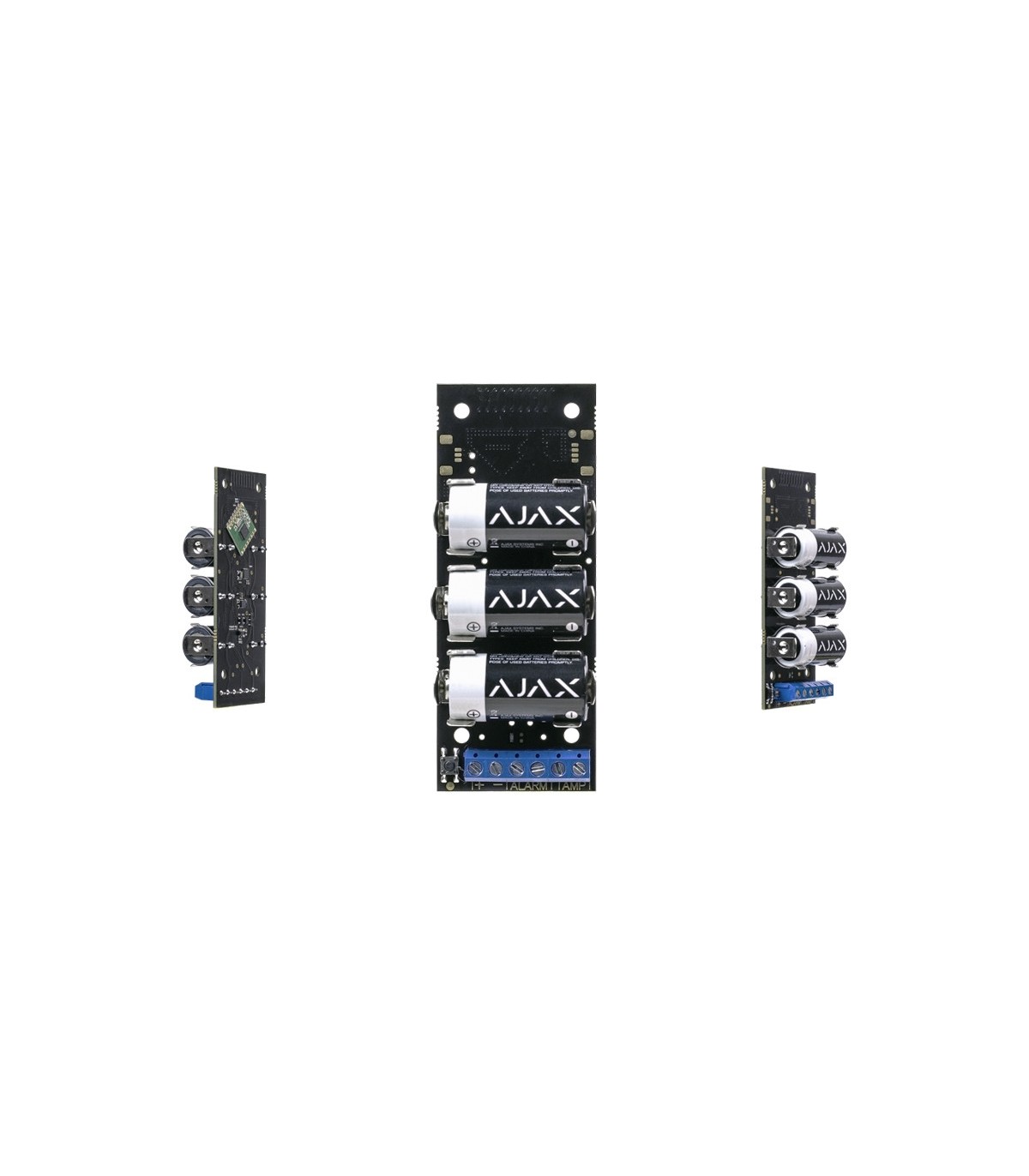

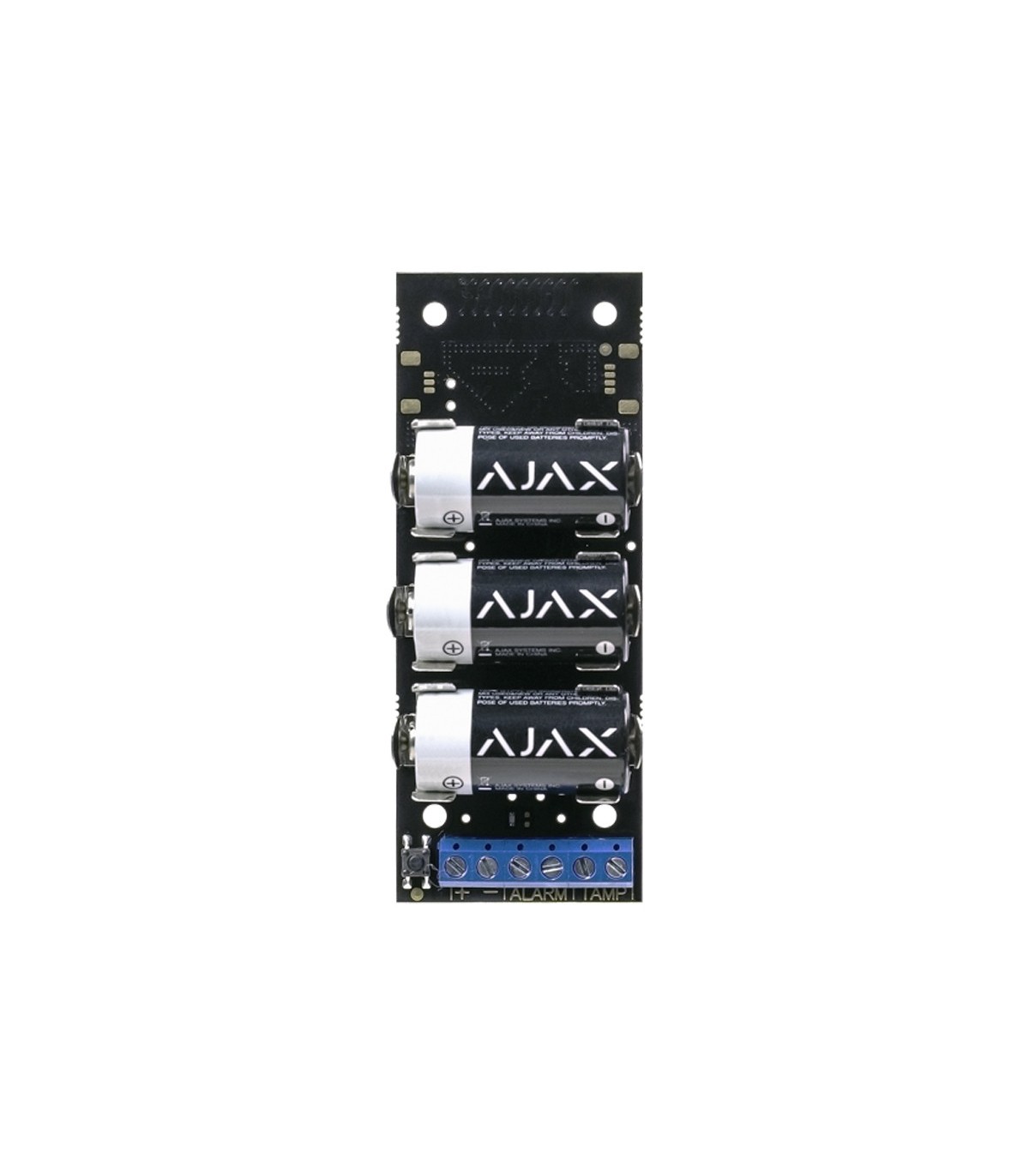

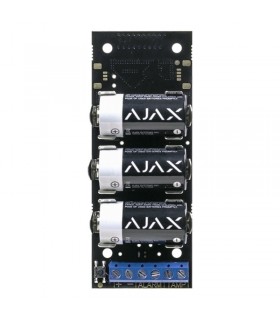

AJAX Transmitter AJ-TRASMITTER
„Transmitter“ ist ein Modul zum Anschließen von Sensoren von Drittherstellern an das Sicherheitssystem „Ajax“. Er gibt Alarm und spricht auf den Sabotagekontakt des externen Sensors an. Er ist mit eigenem Beschleunigungsmesser ausgestattet, der gegen Entwendung schützt. Er wird von Batterien betrieben und kann auch den angeschlossenen Sensor mit Strom versorgen. Die Reichweite des Moduls beträgt, ohne Hindernisse, bis zu 1600 m (ohne Gehäuse).
Der „Transmitter“ sollte immer innerhalb des Gehäuses des über Kabel verbundenen Sensors platziert werden. Für das Modul mit Montagepfosten ist eine Aussparung mit folgenden Mindestausmaßen nötig: 100 x 39 x 29 mm. Falls sich der „Transmitter“ nicht im Sensorgehäuse platzieren lässt, ist ein beliebiges radiotransparentes Gehäuse zu verwenden.
Bei der Wahl des Aufstellungsortes von Sensor und „Transmitter“ soll die Entfernung vom Hub und Hindernisse berücksichtigt werden, die das Funksignal beeinträchtigen können.
Vor der fixen Montage des Sensors lassen Sie bitte den Signalpegel mit der Applikation „Ajax Security“ prüfen.
Technische Daten
- Anschliessen des Sensors: Klemmen ALARM und SABOTAGEKONTAKT (Öffner/Schließer)
- Bearbeitungsmodus der Alarmsignale des Sensors: Impulsartig oder bistabil
- Speisung: 3 Batterien CR123A, 3 V
- Möglichkeit der Stromversorgung des angeschlossenen Sensors: Ja, 3,3 V
- Schutz gegen Entfernung: Beschleunigungsmesser
- Frequenzbereich: 868.0-868.6 MHz
- Kompatibilität: Funktioniert nur mit Hub, Hub Plus, Hub 2 und ReX
- Spitzenleistung des Funksignals: 5.48 dBm / 3,53 mW (Bis zu 20 mW)
- Modulation: GFSK
- Bis zu 1600 m ohne Hindernisse (ohne Gehäuse)
- Ping zum Empfänger: 12–300 sec
- Arbeitstemperaturbereich: -25°C bis +50°C
- Arbeitsfeuchtigkeit: Bis zu 75%
- Außenmaße: 100 x 39 x 22 mm
- Gewicht: 74 g
Verpackungsinhalt
- Transmitter
- Batterien CR123A – 3 Stück
- Montagesatz
- Kurzanleitung
