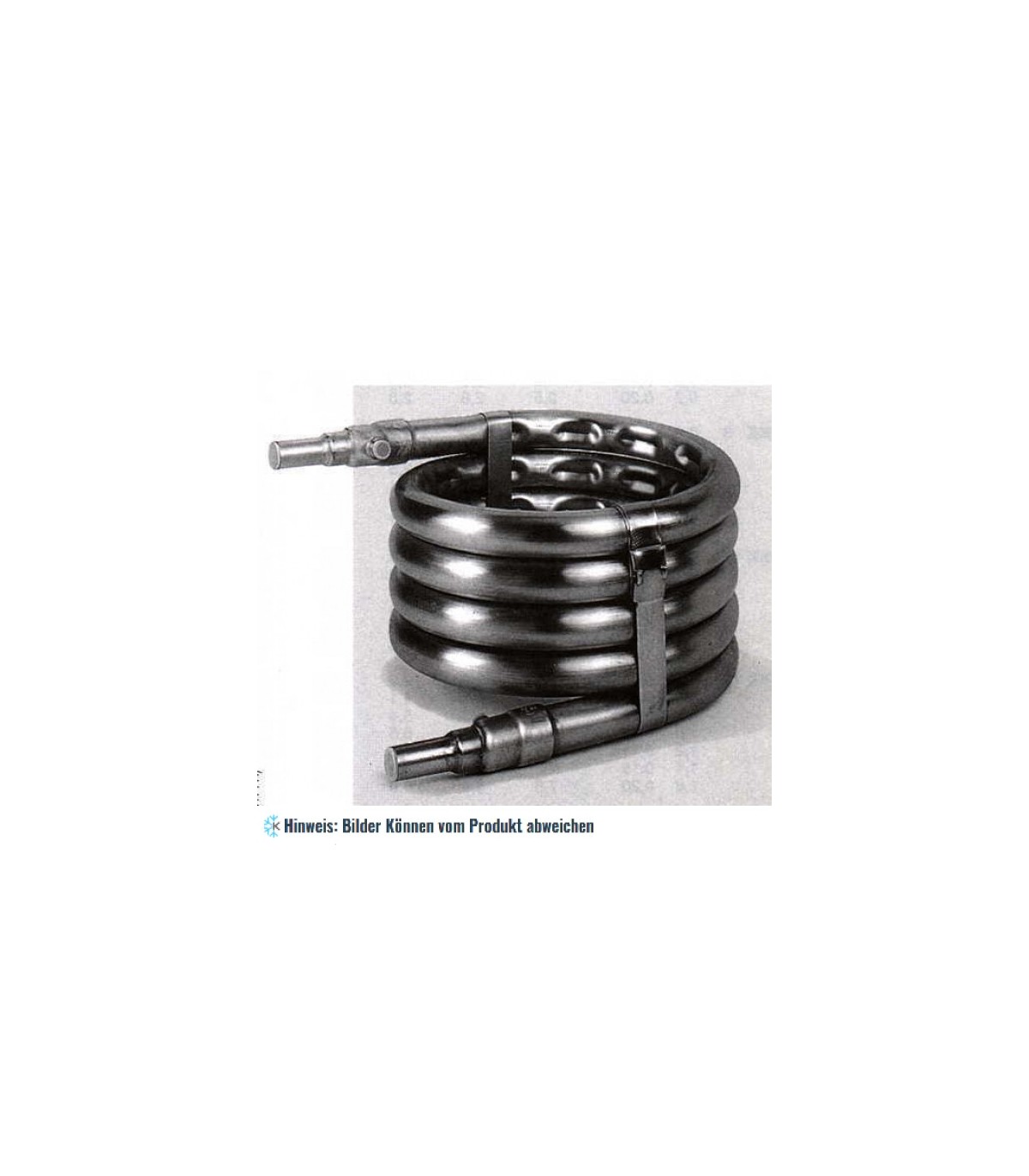

Koaxial-Verdampfer Schmöle. VS 7-17 E, 16,7 kW, 3,0 m3/h

Koaxial-Verdampfer (Koaxialwärmetauscher) Schmöle. VS 7-17 E, 16,7 kW, 3,0 m3/h

Anwendungsbereich: Koaxial-Verflüssiger der Firma Schmöle werden in Wärmepumpen, Kälte- und Klimaanlagen, Wärmerückgewinnungsanlagen, Klimaschränken und Temperiergeräten zur Kühlung und Verflüssigung des Kältemittels verwendet.

Vorteile
- hohe spezifische Verdampferleistung durch die Verwendung von Hochleistungsverdampferrohren
- einfacher Aufbau, daher preisgünstiger als Rohrbündel-Verdampfer
- gleichmäßige Kältemittelbeaufschlagung durch bewährtes Verteilersystem
- verbesserte Umströmung der Verdampferrohre durch sternförmige Abstandshalter
- im Vergleich zu herkömmlichen Systemen besonders geeignet für Wärmeträger mit Glykolzusätzen

Koaxial-Verdampfer bestehen je nach Größe aus einem oder mehreren Verdampferrohren in einem Mantelrohr. Der günstige Wärmeübergang wird durch Verdampferrohre mit strukturierter Oberfläche und die Anwendung des Gegenstromprinzips erreicht. Der Mantelraum wird von einem Wärmeträger, z. B. Wasser oder Kühlsohle, durchströmt. Durch die Verdampferrohre fließt das verdampfende Kältemittel im Gegenstrom. Bei entsprechender Einstellung des Expansionsventils wird eine Überhitzung des Sauggases um einige Grad erzielt. Somit kann dem Verdichter stets überhitzter Kältemitteldampf zugeführt werden.

Koaxial-Verdampfer werden kältemittelseitig mit Stickstoff bei einem Überdruck von 28 bar abge- drückt. Außerdem werden die Verdampfer mit mehreren Innenrohren einem Helium-Dichtheitstest unterzogen.

Druckgeräterichtlinie 97/26/EG

Ausführungen:
- Kupfer—für Grundwasser, Kreislaufwasser und Wärmeträger wie Antifrogen N und L
- Kupfer-Nickel — für Seewasser und Wasser aus Flüssen und Binnenseen

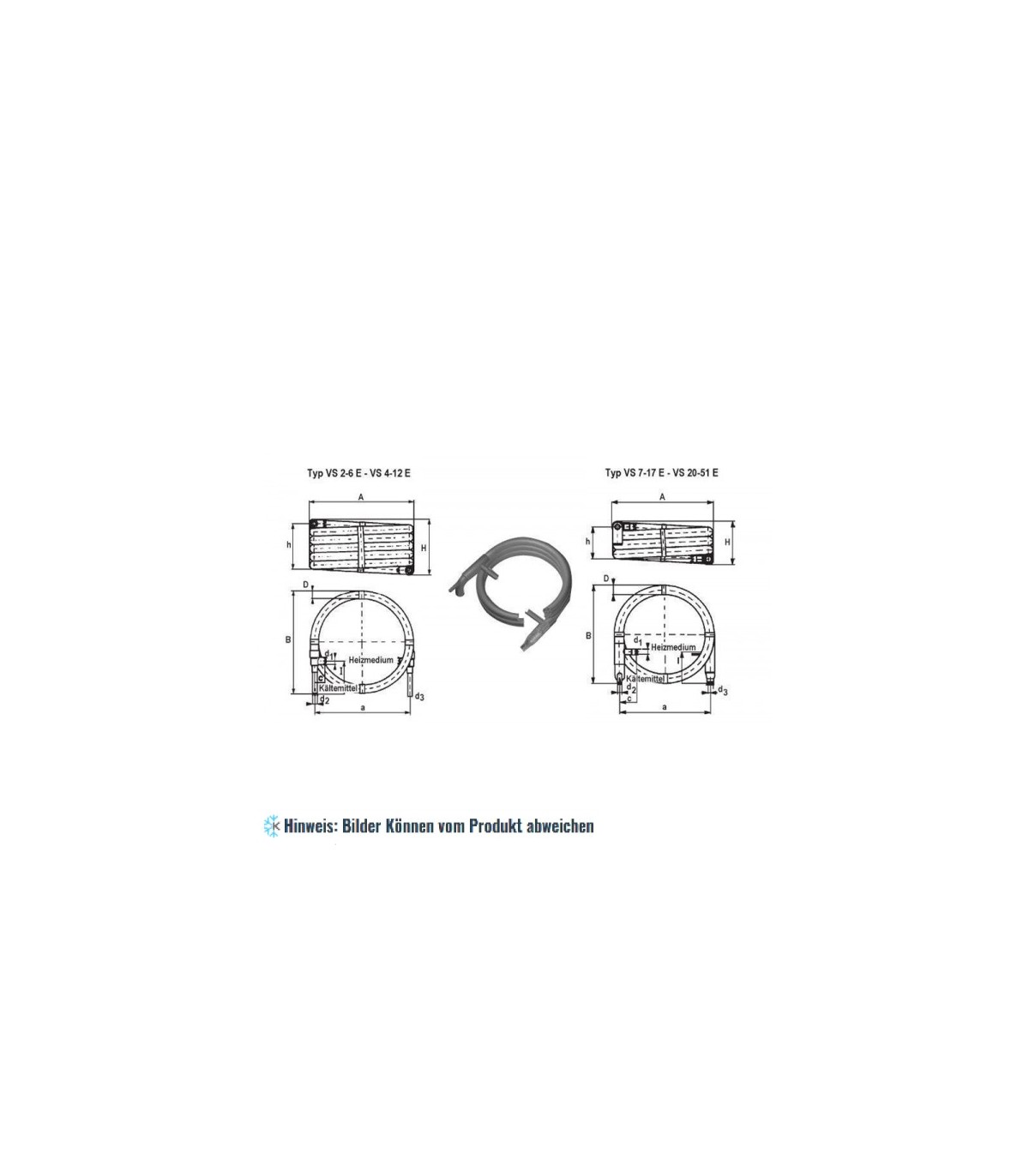

Typ	Anschlussmaße			Einbaumaße
	Heiz- medium d1 mm	Kältemittel
		d2 mm	d3 mm	A	B	D	H	a	c	h	l
				mm	mm	mm	mm	mm	mm	mm	mm
VS 2-6 E	18	15 A	15 A	340	340	26	130	300	30	91	100
VS 4-12 E	28	22 A	22 A	485	485	35	205	435	41	158	120
VS 7-17 E	28	16 A	22 l	435	485	42	160	380	100	105	184
VS 10-24 E	28	16 A	22 l	505	540	42	205	450	100	147	184
VS14-35 E	35	22 A	28 l	600	605	54	205	530	110	135	204
VS20-51 E	42	22 A	35 l	680	630	62	235	600	110	155	217
