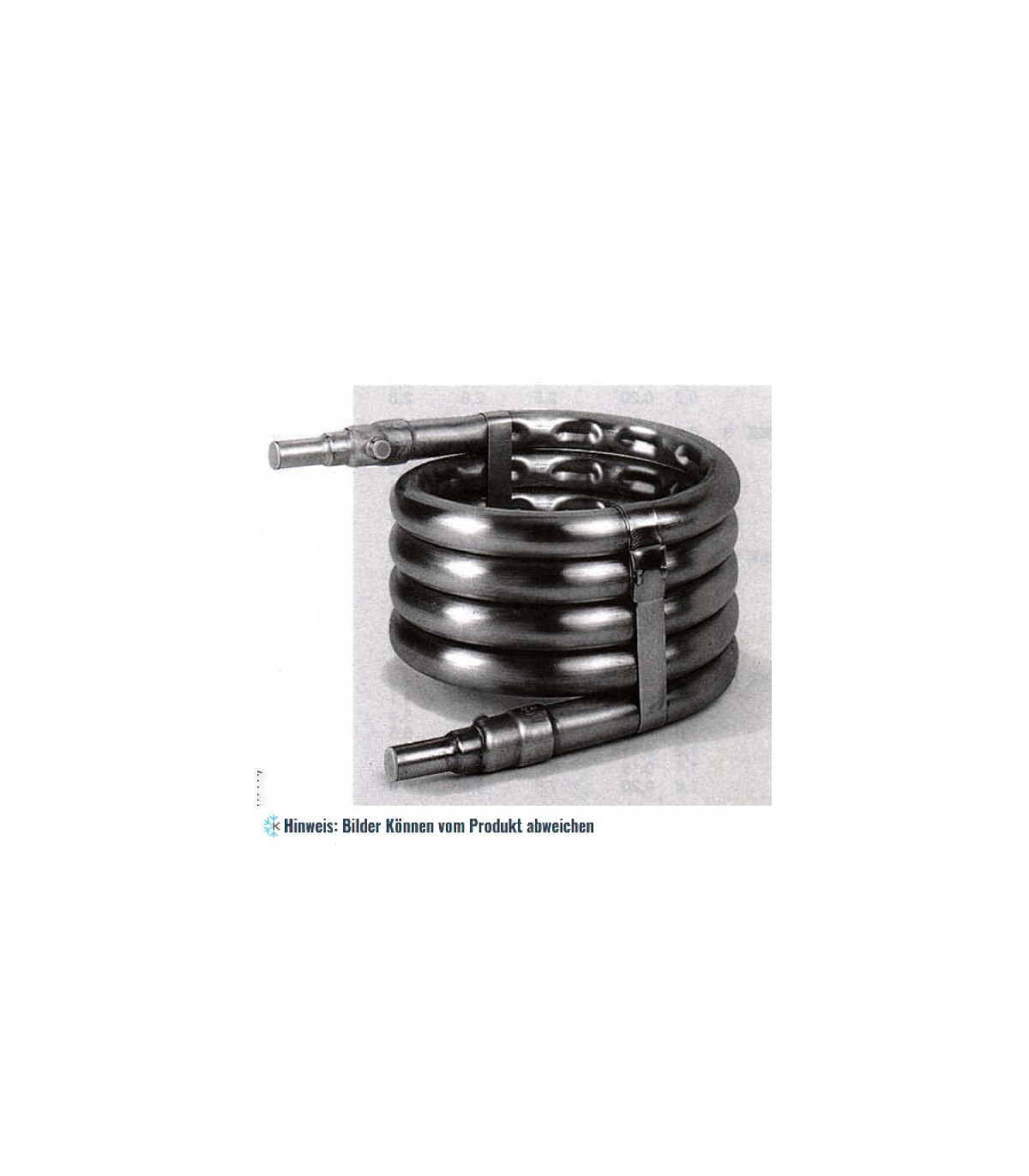

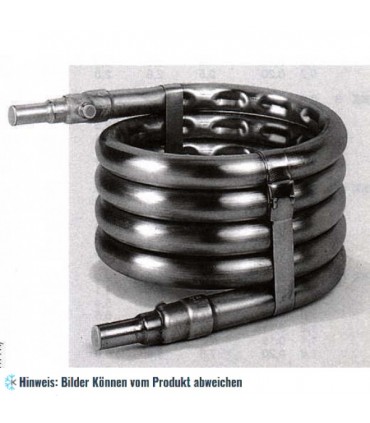

Koaxial-Veflüssiger Schmöle K 3-5 WT/ST, 5 kW, 0,6 m°/h

Koaxial-Veflüssiger (Koaxialwärmetauscher) Schmöle K 3-5 WT/ST, 5 kW, 0,6 m³/h

Anwendungsbereich: Koaxial-Verflüssiger der Firma Schmöle werden in Wärmepumpen, Kälte- und Klimaanlagen, Wärmerückgewinnungsanlagen, Klimaschränken und Temperiergeräten zur Kühlung und Verflüssigung des Kältemittels verwendet.

Vorteile:
- hohe Verflüssigungsleistung durch die Verwendung von Trufin-Rippenrohren
- vorteilhafte Gegenstromführung, daher hohe Austrittstemperatur des Kühlmediums
- einfacher Einbau, daher preisgünstiger als Rohrbündel-Verflüssiger

Koaxial-Verflüssiger bestehen je nach Größe aus einem oder drei Trufin-S/T-Rippenrohren, die in einem Mantelraum verlaufen. Der Mantelraum wird mit überhitztem Kältemitteldampf beaufschlagt. Durch das Innenrohr fließt im Gegenstrom das Kühlwasser. Die Verflüssiger mit einem Innenrohr sind an den Anschlussenden mit T-Stücken ausgerüstet. Sie haben keine Lötnaht zwischen Mantelraum und Rohrraum und sind zur Trinkwassererwärmung geeignet, falls die Kältemittelmenge der Anlage 0,81 kg bei R22 (siehe DIN EN 1717, DIN EN 806-4 1988 Teil 4) nicht überschreitet.

Die Koaxial-Verflüssiger werden kältemittelseitig mit Stickstoff bei einem Überdruck von 28 bar auf Dichtheit geprüft. Außerdem werden die Verflüssiger mit drei Innenrohren einer Helium-Dichtheitsprüfung unterzogen.

Druckgeräterichtlinie 97/23/EG

Ausführungen:
- Kupfer: für Trinkwasser, Grundwasser und Kreislaufwasser
- Kupfer-Nickel: für Schwimmbadwasser, Seewasser und Wasser aus Flüssen und Binnenseen

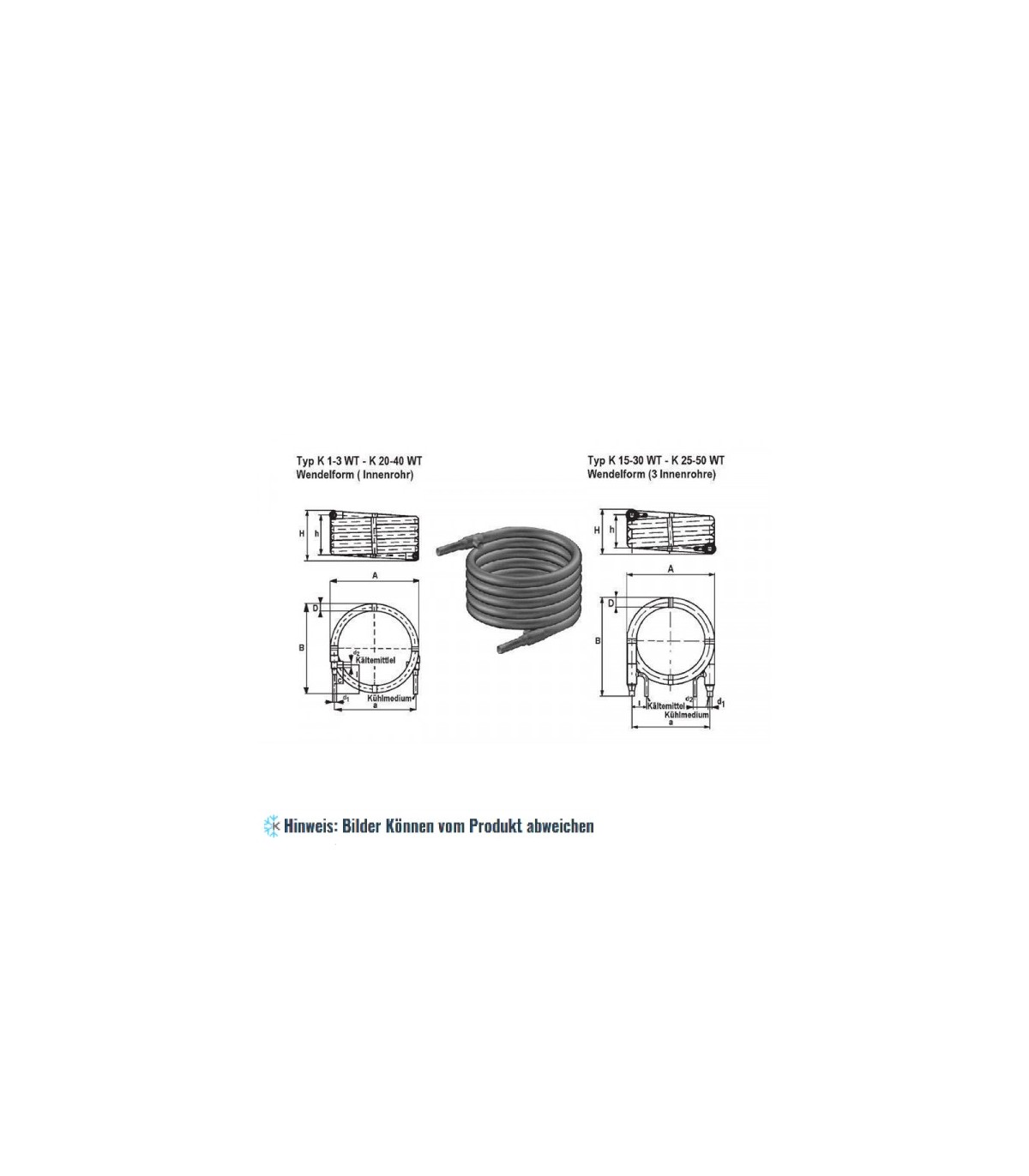

Typ	Anschlussmaße		Einbaumaße
	Kühl- medium d1 mm	Kühl- medium d2 mm
			A	B	D	H	a	c	h	l
			mm	mm	mm	mm	mm	mm	mm	mm
K1-3WT	15 A	15 I	240	245	22	90	210	19	55	90
K3-5WT	15 A	15 I	310	315	22	110	280	19	77	100
K5-9WT	18 A	18 I	330	325	26	180	295	22	143	105
K7-13WT	22 A	22 I	360	355	35	310	315		263	110
K11-19WT	28 A	28 I	500	545	39	305	450	42	254	120
K20-40WT	35 A	35 I	525	555	50	390	460	45	325	140
K15-30WT	35 I	28 A	500	545	54	260	430	-	189	80
K25-50WT	42 I	28 A	600	655	62	420	520	-	341	80
