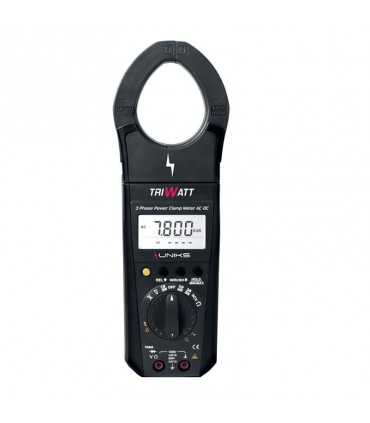

Uniks Triwatt Stromzange für die dreiphasige Netzanalyse TRIWATT

Entwickelt, um die Sicherheit und den Komfort des Anwenders während des Messvorgangs zu erhöhen. Die drehbaren Backen erleichtern das Messen an schwer zugänglichen Stellen oder vertikalen Stangen.



Die Backen können mit dem Abzug an der Unterseite geöffnet oder geschlossen werden. Dadurch kann der Benutzer die Hand an einer sichereren Stelle als an einem stromführenden Leiter ablegen.



Die Konstruktion des Abzugs erleichtert auch das Öffnen der Backen, da die zum Öffnen erforderliche Kraft verteilt werden kann.



Die TRIWATT-Stromzange erfasst nicht nur Größen wie Spannung, Strom, Frequenz, Leistung und Energie, sondern zeigt auch die Werte der Spannungs- und Stromoberschwingungen bis zur 50sten an.



Merkmale:

• DC- und AC-Leistung
• Wirk-, Blind- und Wirkleistung in Einphasensystemen
• Wirk-, Blind- und Wirkleistung in 3-Phasensystemen mit und ohne Nullleiter (3W oder 4W Nullleiter)
• Algorithmus zur Berechnung der dreiphasigen Leistung in symmetrischen oder unsymmetrischen Systemen
• Energiemessung KWh
• Messung von Strom- oder Spannungsoberschwingungen bis zur 49.
• Leistungsfaktor / Cosphi
• Phasenverschiebungswinkel
• THD% Gesamte harmonische Verzerrung
• Verzerrungsfaktor (DF)
• Scheitelfaktor (CF)
• Spitzenwert



Leistung und Energie:



TRIWATT ermöglicht die Berechnung der GESAMTLEISTUNG in DREIPHASEN-Netzen auch bei unsymmetrischen Lasten. Mit Hilfe des Schalters lässt sich die Art des zu analysierenden Systems einfach auswählen:



• 2W Einphasig 4W Dreiphasig mit Neutralleiter 4W Dreiphasig ohne Neutralleiter
• Nach der Durchführung der Messschritte können alle Parameter der Gesamtleistung der Anlage oder die Einzelleistungen der Phasen 1-2-3 angezeigt werden.
• Auf dem Display wird der Wert des POWER FACTOR/Cosphi angezeigt und ob er kapazitiv oder induktiv ist.
• Es wird möglich sein, die verbrauchte Energie direkt am Display zu messen.



TRIWATT ist eine innovative Stromzange zur Durchführung von dreiphasigen Netzanalysen in symmetrischen und unsymmetrischen Systemen. Entwickelt, um die Sicherheit und den Komfort des Anwenders während des Messvorgangs zu erhöhen. Die drehbaren Backen erleichtern die Messung an schwer zugänglichen Stellen oder vertikalen Stromschienen.



Die Backen können mit dem Abzug an der Unterseite geöffnet oder geschlossen werden. Dadurch kann der Benutzer die Hand an einer sichereren Stelle als an einem stromführenden Leiter ablegen. Die Konstruktion des Abzugs erleichtert auch das Öffnen der Backen, da die zum Öffnen erforderliche Kraft verteilt werden kann.



Merkmale:

• AC / DC Spannung bis zu 1000V (True RMS)
• AC/DC-Strom bis zu 1000A (True RMS)
• Ah (Amperestunde)
• Einschaltstrom (InRush)
• Wirk-, Blind- und Wirkleistung in Einphasensystemen
• Wirk-, Blind- und Wirkleistung in 3-Phasensystemen mit und ohne Nullleiter (3W oder 4W Nullleiter)
• Algorithmus zur Berechnung der dreiphasigen Leistung in symmetrischen oder unsymmetrischen Systemen
• Energiemessung KWh
• Messung von Strom- oder Spannungsoberschwingungen bis zur 49.
• Leistungsfaktor / Cosphi
• Phasenverschiebungswinkel
• THD% Gesamte harmonische Verzerrung
• Verzerrungsfaktor (DF)
• Scheitelfaktor (CF)
• Spitzenwert
• VFD-Filter
• Erweiterte Haltefunktion zum Blättern durch Werte, nachdem sie gesperrt wurden
• NCV (Kontaktlose Spannung)
• Anzeige Sieben-Segment-Anzeige
• Zeichenhöhe Hauptanzeigezeichen: 11,5 mm
• Zeichen der Sekundäranzeige: 7,2 mm
• Anzahl der Ziffern 4 Ziffern
• Maximale Zählung 9999 Zählungen für V, I und P und 4000 Zählungen für Resistance
• Skalenüberschreitungsanzeige "OL" wird angezeigt
• Anzeige der Polarität Das Symbol " ? " wird für negative Werte angezeigt
• Spannungsversorgung Batterie 9V-Batterie gemäß IEC6F22 IEC6LR61
• Verbrauch 14 mA durchschnittlich (ohne Hintergrundbeleuchtung) Lebensdauer der Batterie
• Lebensdauer der Batterie ca. 48 Stunden
• Elektrische Sicherheit: Gemäß IEC 61010?1 2010?06
• Messkategorie CAT III 1000V CAT IV 600V
• Verschmutzungsgrad 2
• Hochspannung (HV) 7,4 kV zwischen Gehäuse und Eingang - 4,26 kV zwischen Gehäuse mit Backen und Eingang
• Schutzart IP 50 für Gehäuse IP 20 für Klemme
• Gemäß IEC 61010?1 2010?06
• EMC Elektromagnetische Verträglichkeit
• Störaussendung IEC 61326: 2012 Klasse B
• Störfestigkeit IEC61326:2012 IEC61000?4?2 8 kV Entladung gegen Luft 4 kV Kontaktentladung IEC61000?4?3 3V/m
• Umweltbedingungen Betriebstemperaturbereich 0 bis +55 °C - Lagertemperaturbereich ?20 °C +70 °C
• Relative Luftfeuchtigkeit 0 bis 75% nicht kondensierend
• Höhenlage bis zu 2000m
• Mechanische Konfiguration
• Abmessungen 90mm(B) x 270mm (L) x 70mm(H)
• Gewicht ca. 600 Gramm inklusive Batterien
