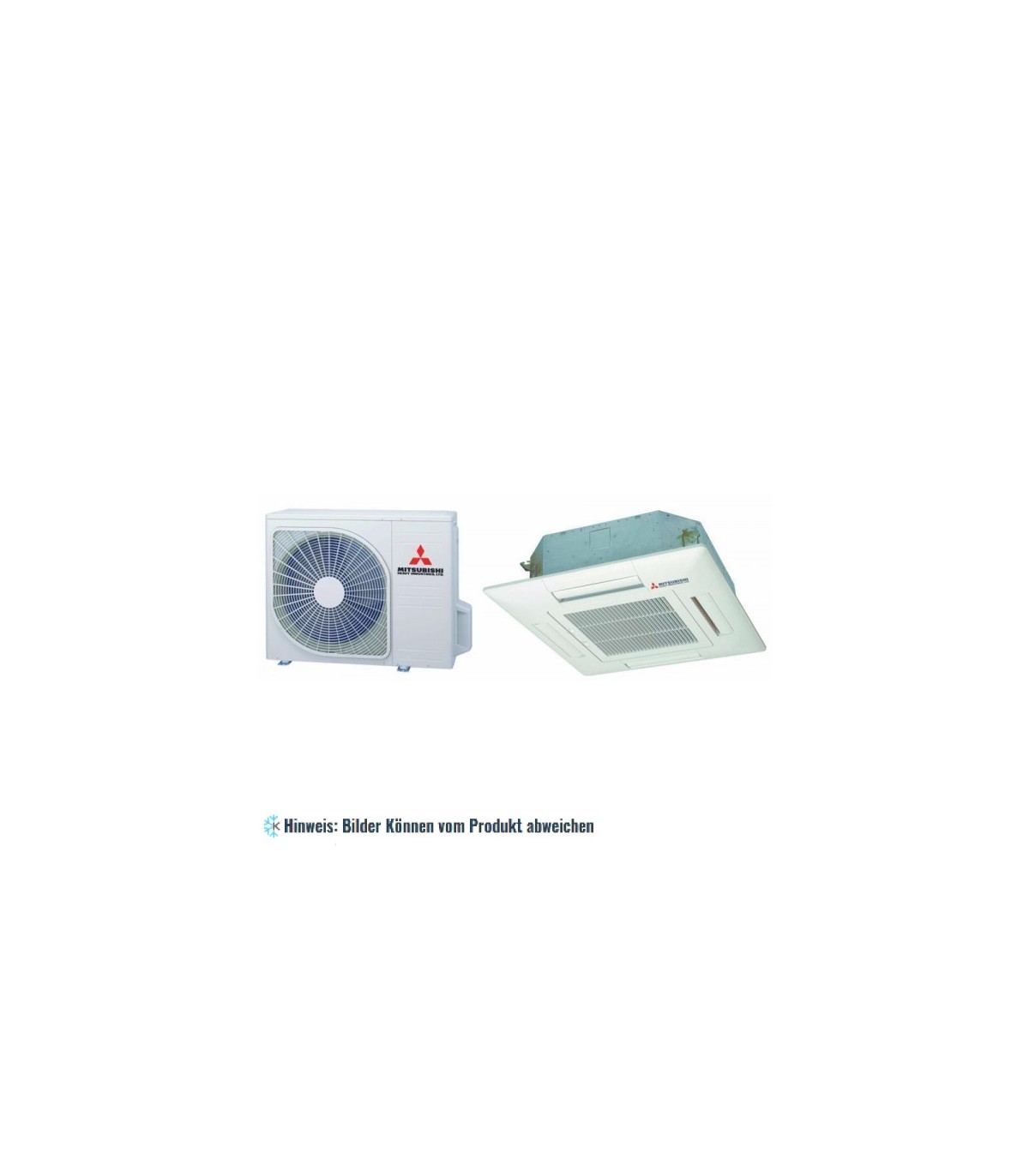

Klimaanlage Set Mitsubishi Heavy Deckenkassette FDS Euroraster FDTC 25 VF / SRC 25 ZMX-S, 2,55/3,45 kW

Mitsubishi Heavy S Monosplit-System 230V, Nr.K85271 besteht aus einem SRC-ZMX Modell 25 und einem Innengerät FDTC Modell 25 Euroraster Deckenkassette mit Paneel, Kälteleistung/Heizleistung 2,5/3,4kW

Mitsubishi Heavy Außengerät Inverter 230V SRC-ZMX Modell 25, 2,5/3,4kW.
Luft/Luft-Wärmepumpengerät mit Invertertechnologie für Split-Klima-Innengeräte als extrem kompakte anschlussfertige Kältemaschineneinheit mit geringem Gewicht für Außenaufstellung zum Kühlen und Heizen mit dem Hochleistungskältemittel R410A.
Das Gehäuse ist selbsttragend und besteht aus einem stabilen verzinkten Grundrahmen und leicht zu entfernenden einbrennlackierten Paneelen. Die Teile und Bleche sind mit Edelstahlschrauben verbunden. Ein leistungsgeregelter Verdichter passt seine Drehzahl der geforderten Leistung an. Der hocheffiziente und extrem leise laufende DC-Inverter-Kompressor ist auf Schwingungsdämpfern gelagert sowie vor Überhitzung und Taktung geschützt. Der Kältekreislauf dieser Luft/Luft-Wärmepumpe besteht neben dem Verdichter u. a. aus folgenden Komponenten: Heißgasschalldämpfer, 4-Wege-Umschaltventil, speziell beschichteter Wärmetauscher (Clear Fin) aus Kupferrohr mit aufgepressten Aluminiumlamellen, elektronisches Expansionsventil, Sammler, Filter, Rückschlagventile, Absperrventile, Schraderventile sowie Temperaturfühler. Das Gerät ist werkseitig mit R410A vorgefüllt.
Die Inverter-Steuerung gewährleistet eine stufenlose Leistungsanpassung im Teillastbetrieb. Durch diese Leistungsoptimierung werden Energieverbrauch und damit Betriebskosten reduziert. Ein geregelter Ventilator mit DC-Motor sorgt geräuscharm für eine Optimierung der Kondensationstemperatur. Ein Winterbetrieb ist serienmäßig bis -15°C gewährleistet. Die vollautomatische Mikroprozessor-Regelung arbeitet Anlagen optimierend und kommuniziert über Bus-Signale mit dem angeschlossenen Innengerät. Stromsensor, Noise Killer, Spark Killer. Ölrückführung und automatische Abtausteuerung sind gewährleistet. Ein Silent-Mode-Betrieb kann über die Fernbedienung des Innengeräts zeitabhängig programmiert werden und sorgt für einen schallreduzierten Betrieb. Das Außengerät kommuniziert über ein Bus-Signal mit dem angeschlossenen Innengerät. Die Spannungsversorgung erfolgt über das Außengerät. Eine Bus-Leitung gewährleistet die Kommunikation zwischen Innen- und Außengerät. Die elektrische Verbindung zwischen Innen- und Außengerät ist 4-adrig.
Merkmale:
-Inverter gesteuert
-Automatische Abtaufunktion im Wärmepumpenbetrieb
-Geräuschreduzierter Betrieb möglich (Silent-Mode)
-Kompressor Überhitzungsschutz
-Überlastschutz für Kühl- und Heizbetrieb
-Zertifiziert nach ISO 9001, CE-Zulassung

Mitsubishi Heavy Innengerät FDTC-VF Modell 25, Nr.K85269 4-Wege-Euroraster-Deckenkassette mit Paneel, 2,5/3,4kW.
Das Innengerät ist ein anschluss- und betriebsbereites Klimagerät zum Kühlen und Heizen für den Deckeneinbau im Eurorastermaß.
Ein leise laufender, schwingungsgedämpft gelagerter, 4-stufiger DC-Radialventilator mit Überhitzungsschutz saugt die Raumluft über die integrierte, regenerierbare Filtereinheit im Ansaugpaneel an. Der 4-Wege-Luftaustritt der konditionierten Luft erfolgt über individiuell einstellbare Luftleitlamellen mit motorgetriebener Deflektorautomatik. Die konditionierte Luft verteilt sich in einem Winkel von 360° um das Gerät und sorgt somit für eine optimale Luftverteilung im Raum. Der Ausblaswinkel der 4 Luftleitlamellen kann individuell und unabhängig voneinander mit einer Kabelfernbedienung eingestellt und bei Bedarf in den gewünschten Positionen fixiert werden. Für den Betrieb der Pendellamellen stehen wahlweise die Funktionen Auto, Memory oder Up/Down zur Verfügung. Druckseitig ist ein Kanalanschluss für behandelte Luft zur Nebenraumversorgung im Gehäuse vorbereitet. Im Gerätestandard enthalten sind eine leise laufende Kondensatpumpe mit einer Förderhöhe von maximal 600 mm ab Geräteunterkante und ein Schwimmerschalter zur Sicherheitsabschaltung bei Störung der Kondensatabfuhr. Durch die einfach zu entfernenden Paneelecken ist eine schnelle Justierung des Gesamtgerätes an den Gewindestangen mit installiertem Paneel möglich.
Das Gerät enthält sämtliche zum automatischen Betrieb notwendigen Einrichtungen sowie Kontroll- und Regelorgane. Die Mikroprozessor Regelung mit integrierter Fuzzy-Logik passt die erzeugte Leistung den aktuellen Konditionen und Anforderungen im Raum schnell und mit hoher Stabilität an. Das Gerät verfügt über einen speziellen Betrieb zur Entfeuchtung. Der Vereisungsschutz gewährleistet einen optimalen Wärmeübergang am Wärmetauscher. Ein differenzierendes Selbstdiagnose-System überwacht die Anlage und zeigt eventuelle Störungen durch einen alphanumerischen Code an der Fernbedienung an. Der Betriebszustand und Funktionsstörungen werden mittels verschiedenfarbiger LED angezeigt. Eine Wiedereinschaltautomatik nach Spannungsausfall ist mit Kabelfernbedienung möglich. Die Steuerung des Gerätes erfolgt alternativ mit einer Kabelfernbedienung (mit integrierter Wochenzeitschaltuhr) oder Infrarotfernbedienung. Der zur Steuerung mittels Infrarotfernbedienung erforderliche optionale Infrarot-Empfänger kann in eine beliebige Ecke des Paneels integriert werden. Die Betriebsarten Kühlen/Entfeuchten/Heizen/Auto, Solltemperatur und Lüfterstufe können programmiert werden. Das Gerät kann durch ein externes Impuls- oder On/Off-Signal über einen potentialfreien Kontakt Fern-Ein/Aus geschaltet werden. Eine Sleep-Timer-Funktion schaltet das Gerät nach einer programmierten Laufzeit ab. Die Backup-Funktion ermöglicht einen Automatikbetrieb bei Standardkonditionen.
Besondere Merkmale:
- Euroraster mit Paneel-Abmessungen 700 x 700 mm
- Optimale Luftverteilung durch Microcomputer-gesteuerte Luftausblaslamellen, individuell veränderbar (mit Kabelfernbedienung)
- Leiser Betrieb bis minimal 29 dB(A)
- Wiedereinschaltung nach Spannungsausfall mit Kabelfernbedienung
- Selbstdiagnosesystem
- Integrierte Kondensatpumpe mit 600 mm Förderhöhe
- Integrierter Fortluftanschluss
-Zertifiziert nach ISO 9001, CE-Zulassung
Zubehör:
-Eine Vielzahl von Fernbedienungen, Systemsteuerungen, Installationszubehör für AG und IG, Elektrozubehör und Pumpen sind optional verfügbar, z.B.:
Betriebs-/Alarmmeldung
Fern-Ein/Aus
CompTrol®-Serie
Frischluftadapter
Fortluftadapter
Vollverkleidung
Distanzrahmen
Sichtblende für Distanzrahmen
- Weitere Anbindungsmöglichkeiten sind durch Adapterplatinen möglich, z.B.:
Superlink®-Bus: SC-ADNA-E
Technische Daten:
Kühlleistung (min.~max.): 2,5 (0,9~3,2) kW
Heizleistung (min.~max.): 3,4 (0,75~4,0) kW
Abmessung Gerät (HxBxT): 248x570x570 mm
Gewicht Innengerät: 15,0 kg
Abmessung Paneel (HxBxT): 35x700x700 mm
Gewicht Paneel: 3,5 kg
Spannungsversorgung: 230/1/50,N,PE V/Ph/Hz
Flüssigkeitsleitung/Geräteanschluss: Ø 6 mm /Ø 1/4"
Sauggasleitung/Geräteanschluss: Ø 10 mm /Ø 3/8"
Kondensatpumpe, Förderhöhe (ab Geräteunterkante): 600 mm
Kondensatleitung, Anschluss: Ø ID/AD 20/26 mm
Frischluft-/Fortluftanschluss, perforiert: optional TC-OAS-E + TC-OAD-E/3 Anschlüsse a 100x100 mm
Luftfilter, Long-Life-Filter (waschbar): ja
Ventilator, Anzahl Stufen: 4 Stück
Luftmenge (Lo/Me/Hi/PHi) Kühlen: 390/510/540/600 m³/h
Luftmenge (Lo/Me/Hi/PHi) Heizen: 420/510/560/630 m³/h
Kaltluftstrom, Wurfweite: 3,5 m
Schalldruckpegel (Lo/Me/Hi/PHi - gem. JIS) Kühlen: 29/32/36/38 dB(A)
Schalldruckpegel (Lo/Me/Hi/PHi - gem. JIS) Heizen: 29,5/33/38/39 dB(A)
Bezugsdaten für Außengerät
Kühlen: TK 35 °C, FK 24 °C
Heizen: TK 7 °C, FK 6 °C
Schalldruckpegel: Entfernung 1,0 m
Bezugsdaten für Innengerät
Kühlen: TK 27 °C, FK 19 °C
Heizen: TK 20 °C
Schalldruckpegel: Entfernung 1,0 m

Wichtiger Hinweis:
Die Installation des Klimageräts darf nur durch ein nach der Verordnung (EU) Nr. 517/2014 des Europäischen Parlamentes und des Rates vom 16.04.2014 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen
