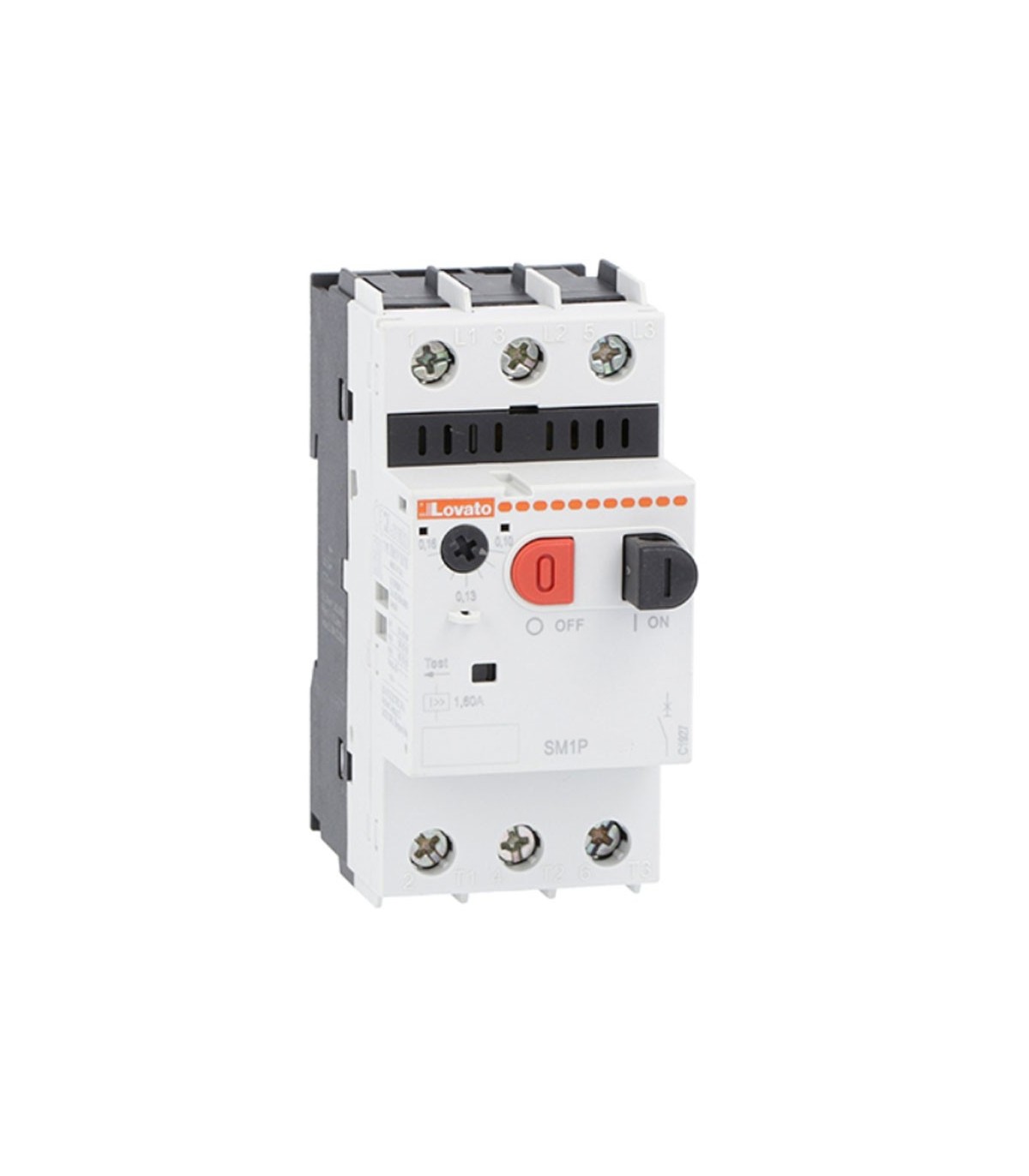

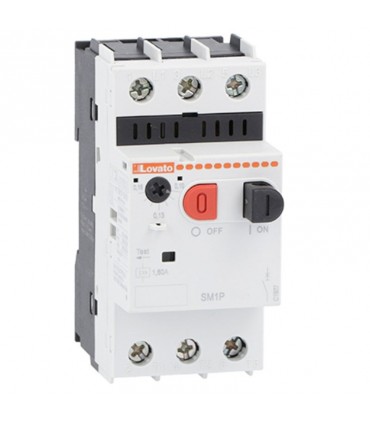

Lovato Motorschutzschalter Ausschaltstrom A 400V 100kA 0,4 bis 0,63A SM1P0063

Merkmale:

• Lovato Serie
• Mit magnetischem Schutz
• Mit Wärmeschutz
• Mit Phasenausfallerkennung
• Magnetische Reise: 13 x Zoll
• Reiseklasse: 10A
• Verwendungskategorie IEC - UN
• Mechanische Lebensdauer: Zyklen: 100000
• Elektrische Lebensdauer Zyklen: 100000
• Schraubendreher: PH2
• Einspeiseklemmenschutz gemäß IEC/EN 60529: IP20
• Länge der Kabelabisolierung
• Hauptstromkreis mm 1
• Betriebstemperatur: min°C -20 - max°C 60
• Lagertemperatur: min °C -50 - max°C 80
• Kompensationstemperatur: min°C -20- max°C 50
• Maximale Höhe 3000 Meter
• Betriebslage: normal Senkrechte Ebene - zulässig beliebig
• Befestigung:Schraube / DIN 35mm Schiene
• Gewicht: 280 Gramm
• Anzugsdrehmoment für Klemmen (min Nm 2,5 - max Nm 3) - (min Ibin 1,8 - max Ibin 2,2)
• Maximale Anzahl von Drähten, die gleichzeitig angeschlossen werden können nr. 2
• Leiterquerschnitt AWG/Kcmil: min 16 - max 8
• Leiterquerschnitt flexibel ohne Kabelschuh: min mm² 1
• Leiterquerschnitt flexibel mit Kabelschuhen: min mm² 1
• Flexibel mit isolierter Gabel Leiterquerschnitt: min mm² 1

Betriebskurzschlussausschaltvermögen (Ics) in AC

• 230V kA 100
• 400 V kA 100
• 440V kA 100
• 500 V kA 100
• 690V kA 100

Maximales Kurzschlussausschaltvermögen (Icu) in AC:

• 230V kA 100
• 400 V kA 100
• 440V kA 100
• 500 V kA 100
• 690V kA 100

Abschaltung des Motors:

• bei 240V kA 50
• bei 480V kA 50
• bei 600V kA 50
• Schutz: Schmelzsicherung oder CB

Einbau von Gruppenmotoren:

• bei 240V kA 50
• bei 480V kA 50
• bei 600V kA 50
• Schutz: Schmelzsicherung oder CB

Abzweigleiterschutz:

• bei 480Y/277V kA 50
• a 600Y/347V kA 50

UL508 / UL 60947-4-1 Manueller selbstgeschützter Kombinationsmotorregler (Typ E) Kurzschlussstrom

• bei 240V kA 50
• bei 480Y/277V kA 50
• bei 600Y/347V kA 50

UL/CSA einphasige maximale Leistungswerte:

• 110V-120V HP -
• 220V-240V PS

Maximale UL/CSA-Leistungsdaten dreiphasig, 3-polig:

• 200V-208V HP -
• 220V-240V HP -
• 440V-480V HP -
• 550V-600V HP -
