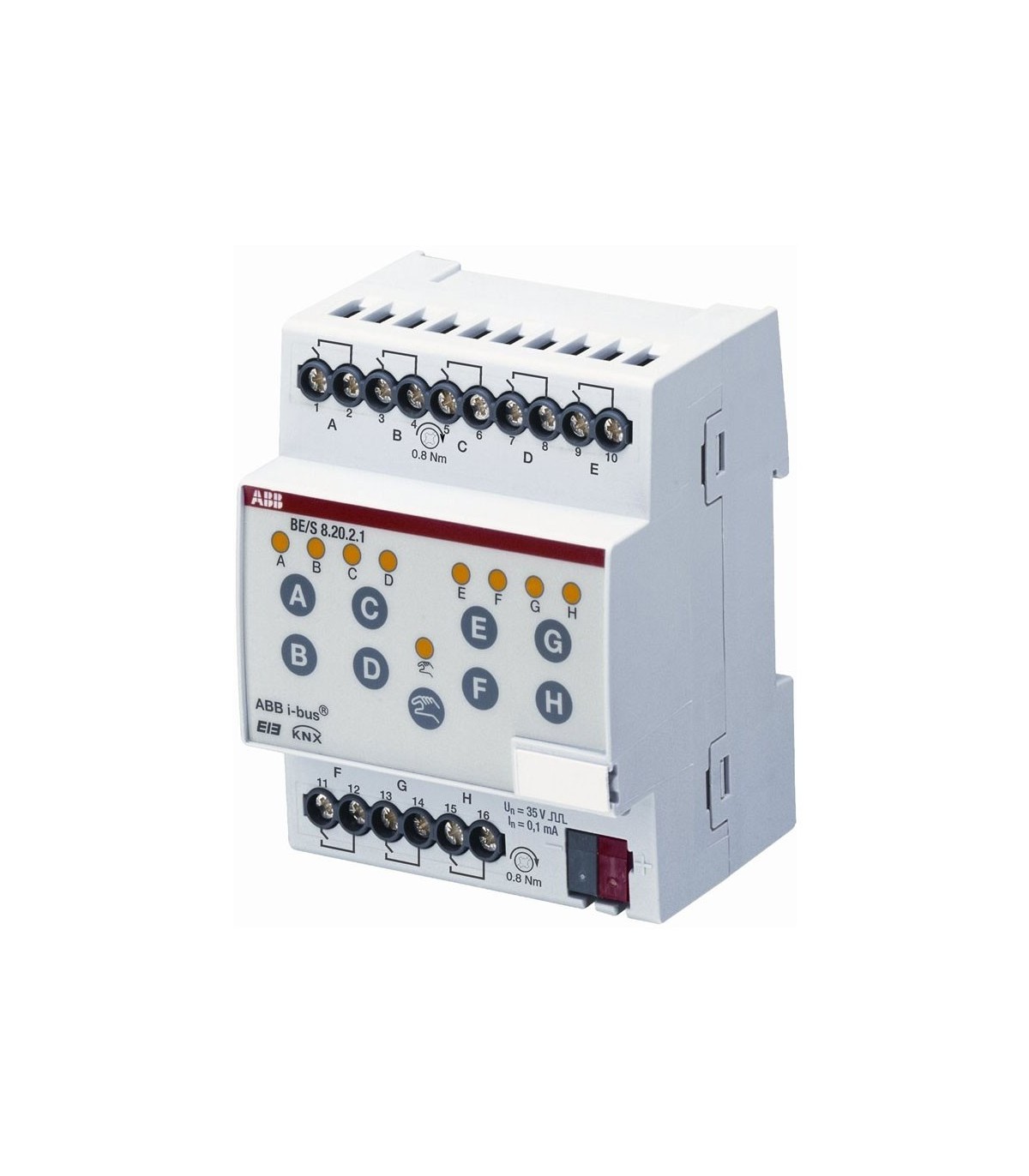

Binäreingangsklemme Abb KNX BE/S 8.20.2.1, 8 Kanäle, KNXE003

Auf der Vorderseite befinden sich Tasten zur manuellen Bedienung, mit denen der Eingangszustand simuliert werden kann. Der aktuelle Eingangsstatus wird durch die gelbe LED angezeigt.

Nach Anlegen der Busspannung ist das Gerät betriebsbereit. Die Binäreingangsklemme wird über die ETS parametriert. Die Verbindung zum KNX wird über die frontseitige Busanschlussklemme hergestellt.

Merkmale:

• Busspannung 21...32 V DC
• Stromaufnahme, Bus max. 7 mA
• Leistungsaufnahme, Bus max. 150 mW
• Verlustleistung, Bus max. 150 mW
• Eingänge Menge 8
• Abtastspannung Un 35 V, gepulst
• Abtaststrom In 0,1 mA
• Abtaststrom In bei Aktivierung max. 355 mA
• Zulässige Leitungslänge maximal 100 m bei 1,5 mm²
• KNX-Verbindungen über Busanschlussklemme
• Eingänge über Schraubklemmen mit kombinierter Stiftleiste
• Schraubklemme Schraubklemme mit Kombikopf (PZ 1) 0,2...4 mm² fibrillar, 2 x (0,2...2,5 mm²) 0,2...6 mm² eindrähtig, 2 x (0,2...4 mm²)
• Kabelanschlussschlauch ohne/mit Kunststoffschlauch ohne: 0,25...2,5 mm² mit: 0,25...4 mm²
• Aderendhülse TWIN 0,5...2,5 mm²
• Kontaktstiftlänge mindestens 10 mm
• Anzugsdrehmoment max. 0,8 Nm
• Kühlergrill 6.35
• Schutzart IP 20
• Schutzklasse II
• Montage Auf 35-mm-Transportschienen
• Gewicht 0,2 kg
• Farbe/Gehäuse Kunststoff, grau
• KNX-Zulassungen nach EN 50 090-1, -2 Zertifikat
• CE-Zeichen Gemäß Niederspannungs- und EMV-Richtlinien
