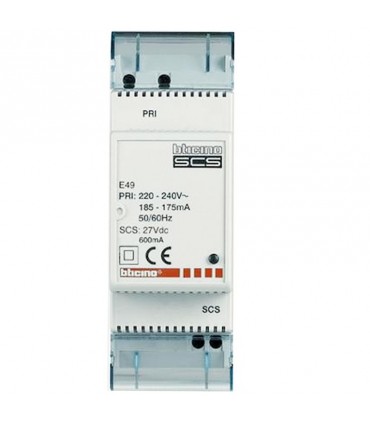

BTICINO MY HOME Kompaktes Netzteil für Automatisierungs- und Thermoregelungssysteme E49

Das Netzteil kann für die Stromversorgung von Systemen verwendet werden, die den SCS-BUS nutzen. Am Ausgang liefert es eine niedrige Gleichspannung von 27 Vdc mit einem maximalen Strom von 600 mA und ist durch eine integrierte Sicherung (nicht austauschbar) gegen Kurzschluss und Überlast geschützt.

Es handelt sich umeine Sicherheitseinrichtung mit doppelter Isolierung, die der CEI EN60065 entspricht und daher mit einer SELV-Quelle gemäß Punkt 411.1.2.5 der CEI 64-8-4 gleichgestellt werden kann. Das Netzgerät ist in einem 2-moduligen DIN-Schienen-Container eingebaut und muss gemäß den in Ihrem Land geltenden Vorschriften installiert werden. Im Allgemeinen sind die folgenden Regeln zu beachten: Das Netzteil muss immer in einem geeigneten Gehäuse installiert werden. Es darf keinem Tropf- oder Spritzwasser ausgesetzt werden. Die Lüftungsöffnungen dürfen nicht verstopft werden. Es muss ein zweipoliger Schalter mit einem Kontaktabstand von mindestens 3 mm verwendet werden, der sich in der Nähe der Stromversorgung befindet. Der Schalter hat die Aufgabe, die Stromversorgung vom Netz zu trennen und zu schützen.

Elektrische Eigenschaften:

• Nennspannung: 220 - 240V
• Nennstrom: 175 - 185 mA
• Betriebsspannungsbereich: 187 - 265V
• Arbeitsfrequenzbereich: 47 - 63 Hz
• Leistungsaufnahme bei Volllast: 21,5 W max.
• Verlustleistung: 5,3 W max.
• Wirkungsgrad bei Volllast: 80% typ.
• Stand-by-Leistung: weniger als 1 W
• Betriebstemperatur: 5 - 40 °C
• Integrierte Sicherung (PRI-Seite): F1 T2A 250V (NICHT ERSETZBAR)


SCS:

• Nennspannung: 27 V +/- 100 mV
• Nennstrom: 0 - 0,6A
• Nennleistung: 16,2 W
