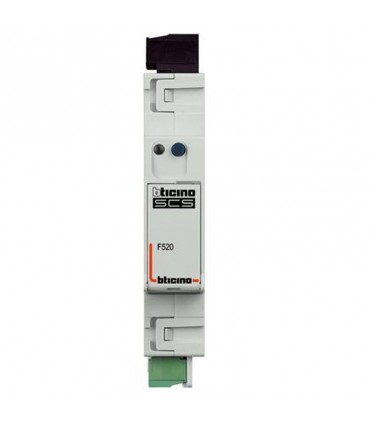

BTICINO MY HOME Elektrizitätsmessgerät F520
BTICINO MY HOME Gerät zur Messung der elektrischen Energie auf bis zu 3 Leitungen durch Anschluss von 3 Toroiden an den entsprechenden Eingängen. Die gemessenen und verarbeiteten Daten werden auf dem Touchscreen oder Multimedia-Touchscreen angezeigt. Das Gerät wird mit 1 Ringkernwandler geliefert.
Elektrische Eigenschaften:
- Betriebsspannung mit SCS BUS: 18 - 27 Vdc
- Absorption: 35 mA max
- Nennstrom: 16A
- Maximaler Strom: 90A
- Betriebstemperatur: 5 - 40 °C
- 1 DIN-Modul
Das SCS misst Ströme und Spannungen einzelner Leitungen (bis zu 3) durch Anschluss von maximal drei Ringkernwandlern an die entsprechenden Eingänge (ein Ringkernwandler 3523 als Standard).
Das Messgerät verarbeitet und speichert die folgenden Variablen
- momentane Leistung in W
- gesamte akkumulierte Energie in Wh
Das Gerät verfügt über einen internen Speicher, in dem Folgendes gespeichert werden kann
- kumulierte Energie auf stündlicher Basis für die letzten 12 Monate
- kumulierte Energie auf täglicher Basis für die letzten 2 Jahre
- kumulierte Energie auf monatlicher Basis für die letzten 12 Jahre
Damit das Gerät die Verbrauchsinformationen speichern kann, muss in der Anlage ein Gerät vorhanden sein, das in der Lage ist, die aktuellen Datums- und Zeitinformationen zu liefern (z. B. ein Touchscreen). In Ermangelung dieser Informationen führt der Zähler keine Datenspeicherung durch, sondern berechnet weiterhin die Werte der momentanen Variablen (Leistung). Das Gerät hat eine Grundfläche von 1 DIN-Modul und verfügt über einen Steckplatz für 6 Konfiguratoren: A1, A2, A3-Ta, A3-Tb, A3-Tc, T .
