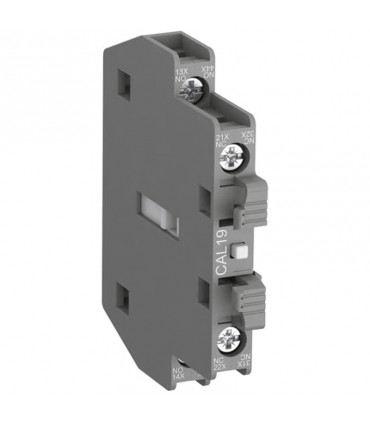

Hilfsseite Abb-Kontakt CAL1911

Hilfskontakte sind sekundäre Schaltgeräte, die in Verbindung mit primären Schaltgeräten wie Leistungsschaltern, Relais und Schützen arbeiten. Diese Kontakte sind physisch mit dem Hauptschaltmechanismus verbunden und werden gleichzeitig aktiviert.

Wofür werden sie verwendet? Hilfskontakte werden für verschiedene Funktionen verwendet, z. B. Selbsthaltung, Zustimmung/Sperre, Signalisierung, Verriegelung.

Merkmale:

• Serie Abb
• Nennbetriebsspannung Hilfsstromkreis 24...690 V
• Art der Klemme Schraubklemmen
• Anzugsdrehmoment des Hilfskreises 1 Nm
• Abisolierlänge des Hilfskreiskabels 9 mm
• Empfohlene Hilfsschaltung für Schraubendreher 1 x 5,5 - Hilfsschaltung für Pozidriv 2
• Schutzart IP20
• Anzahl der NC-Hilfskontakte 1
• Anzahl der Schließer-Hilfskontakte 1
• Querschnitte der Hilfskreiskabel Flexibel mit Aderendhülse 1x 0,75 ... 2,5 mm²
• Hilfsstromkreis-Leiterquerschnitte Flexibel mit Aderendhülse 2x 0,75 ... 2,5 mm² Leiterquerschnitte der Hilfsstromkreise
• Hilfsstromkreis-Leiterquerschnitte Flexibel mit isolierter Aderendhülse 1x 0,75 ... 2,5 mm² Hilfskreis
• Hilfsstromkreis-Leiterquerschnitte Flexibel mit isolierter Aderendhülse 2x 0,75 ... 2,5 mm² Kabelquerschnitte
• Hilfsstromkreis-Leiterquerschnitte Massiv 1x 1 ... 4 mm²
• Hilfsstromkreis-Leiterquerschnitte Massiv 2x 1 ... 4 mm²
• Breite 79 mm
• Höhe 67,3 mm Tiefe
• Tiefe 14,9 mm
• Gewicht 0,04 kg
