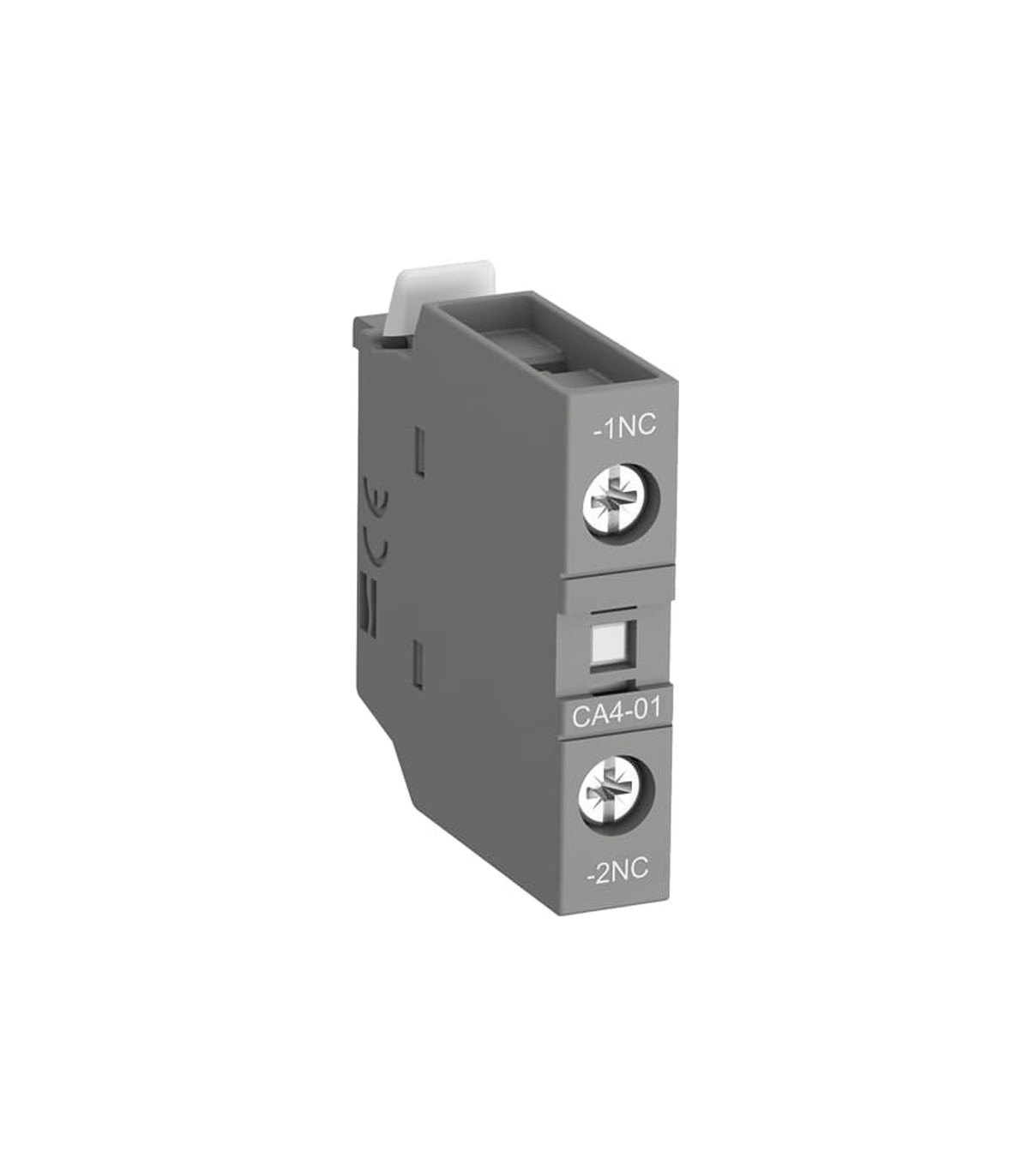

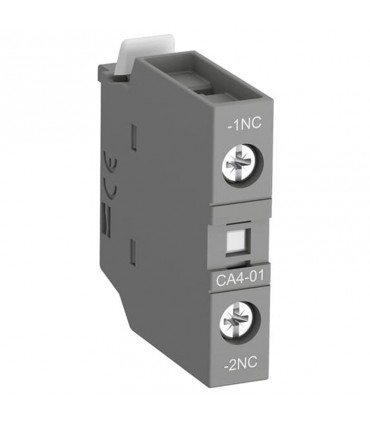

Hilfskontakt Abb NC Front CA401

Hilfskontakte sind sekundäre Schaltgeräte, die in Verbindung mit primären Schaltgeräten wie Leistungsschaltern, Relais und Schützen arbeiten. Diese Kontakte sind physisch mit dem Hauptschaltmechanismus verbunden und werden gleichzeitig aktiviert.

Wofür werden sie verwendet? Hilfskontakte werden für verschiedene Funktionen verwendet, z. B. Selbsthaltung, Zustimmung/Sperre, Signalisierung, Verriegelung.

Merkmale:

• Serie Abb
• Bemessungs-Stoßspannungsfestigkeit (Uimp) 6 kV
• Bemessungsisolationsspannung (Ui) 690 Vac
• Nennbetriebsspannung des Hilfsstromkreises 24...690 Vac
• Querschnitte der Hilfskreiskabel Flexibel mit Aderendhülse 1/2x 0,75 ... 2,5 mm²
• Hilfsstromkreiskabel Querschnitte Flexibel mit Isolierter Aderendhülse 2x 0,75 ... 1,5 mm² Hilfskreis
• Hilfsstromkreis-Leiterquerschnitte Flexibel mit isolierter Aderendhülse 1x 0,75 ... 2,5 mm² Kabelquerschnitte
• Hilfsstromkreis-Leiterquerschnitte Starr 1/2x 1 ... 2,5 mm² Kabelquerschnitte
• Konventioneller thermischer Strom in freier Luft (Ith) gemäß IEC 60947-5-1, q = 40 °C 16 A
• Max. elektrische Schalthäufigkeit AC-15 1200 Zyklen pro Stunde - DC-13 900 Zyklen pro Stunde
• Max. mechanische Schalthäufigkeit 3600 Zyklen pro Stunde
• Montierte Hilfskontakte 0 NO, 1 NC
• Frontmontage Typ
• Anzahl der NC-Hilfskontakte 1
• Anzahl der Schließer-Hilfskontakte 0
• Nennfrequenz des Hilfskreises 50 / 60 Hz
• Art der Klemme Schraubklemmen
• Anzugsdrehmoment des Hilfskreises 1,2 Nm
• Abisolierlänge des Hilfskreiskabels 10 mm
