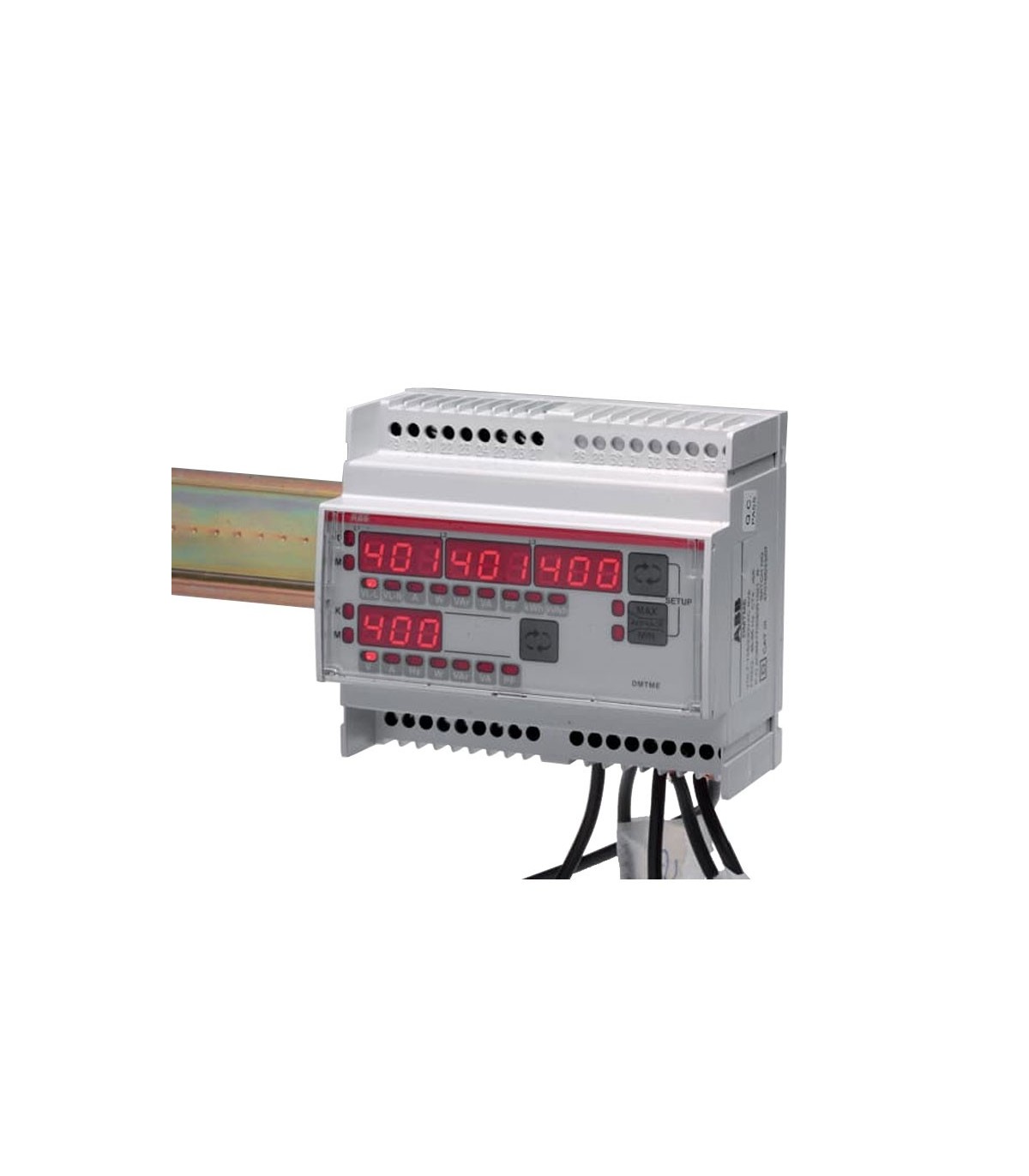

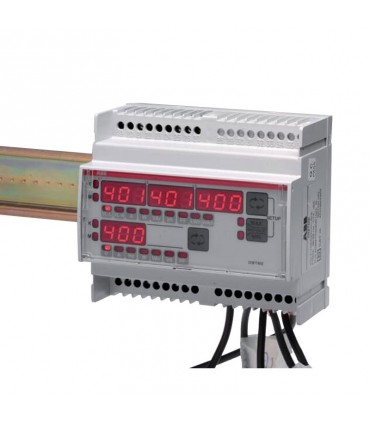

Abb Digitales Multimeter DMTME-I485 M429758

Sie ermöglichen die Echt-Effektivwertmessung der wichtigsten elektrischen Größen in einphasigen und dreiphasigen Netzen, die Speicherung von Höchst-, Tiefst- und Durchschnittswerten der wichtigsten elektrischen Parameter sowie die Messung der Wirk- und Blindenergie pro Phase und Dreiphase.

Die modularen Multimeter sind das ideale Instrument für den Einbau in Sekundärverteilern.

Vorteile:

• Messung der elektrischen Parameter
• Zählen von Wirk-, Blind- und Scheinenergie
• Hilfsenergieversorgung
• Serieller RS485-Anschluss
• Modbus RTU-Protokoll
• Zwei digitale Ausgänge programmierbar als Alarme oder Pulse
• Indirekter Anschluss über Stromwandler mit 5 A sekundär in 3P-, 3P+N- und 1P-Systemen.



Das Gerät misst direkt und indirekt über Transformatoren die einphasigen Ströme und Spannungen, die Frequenz, die Phasenverschiebung und den Leistungsfaktor des Drehstromnetzes. Die interne Elektronik berechnet alle anderen abgeleiteten elektrischen Parameter wie Leistung und Energie.

Die Anzeige der einphasigen Parameter erfolgt bei den LED-Multimetern über die 4 roten LED-Anzeigen. Die ersten drei werden zur Anzeige der einphasigen Parameter verwendet, während die vierte Anzeige die Werte des dreiphasigen Systems anzeigt. Die Tasten mit den Drehpfeilen dienen zum Durchblättern der verschiedenen Parameter. Sobald die Zahlen für die Messung auf dem Display erscheinen, zeigen die LEDs darunter die Maßeinheit an, so dass Sie verstehen können, welcher Parameter angezeigt wird. Wie in der nachstehenden Abbildung dargestellt.

Für die Energieanzeige werden alle drei Anzeigen so verwendet, als ob sie eine einzige wären: Durch Ablesen der nacheinander angezeigten Zahlen wird der Energiezähler für jede Phase und der Gesamtenergiezähler für das Dreiphasensystem angezeigt.
