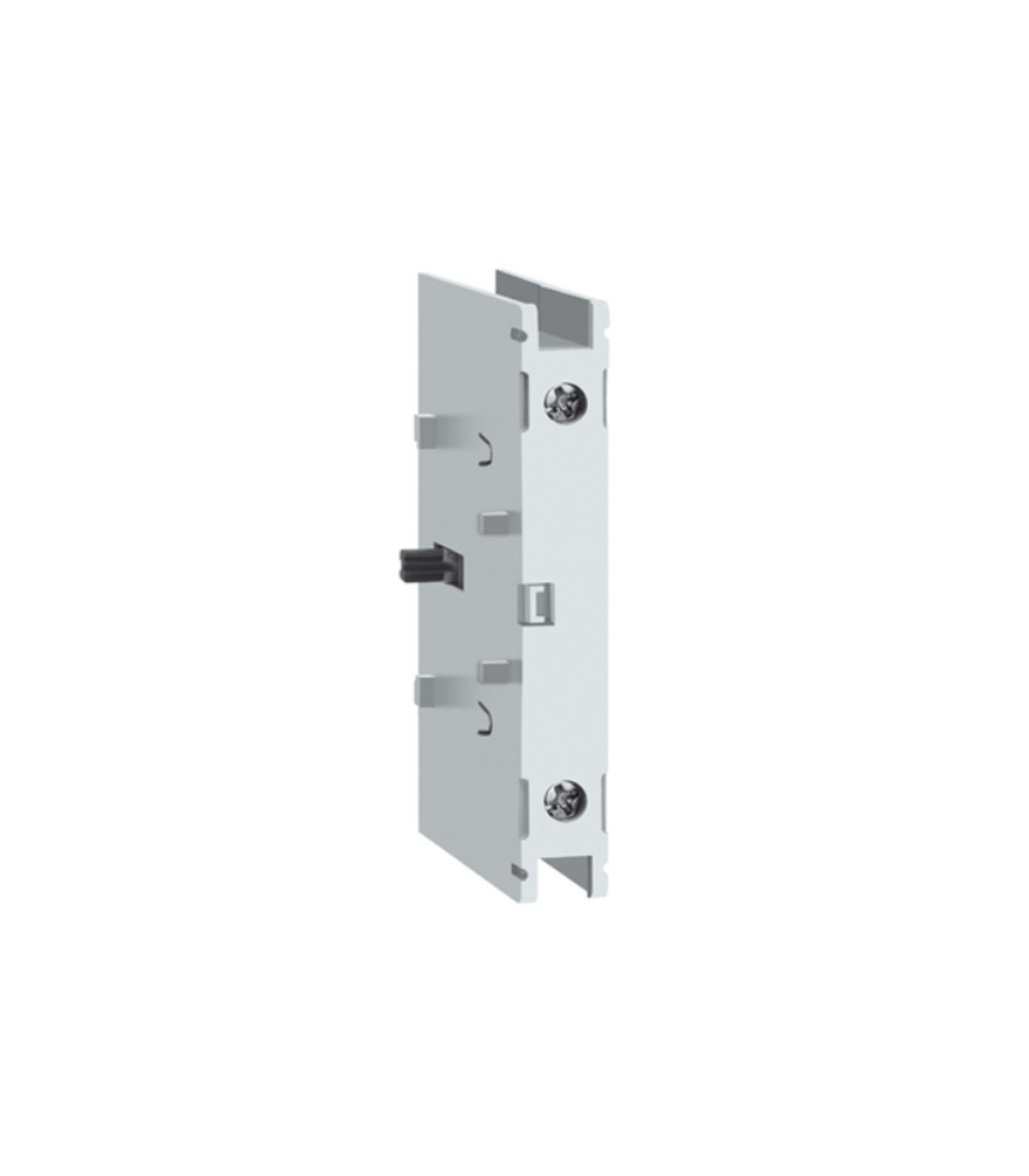

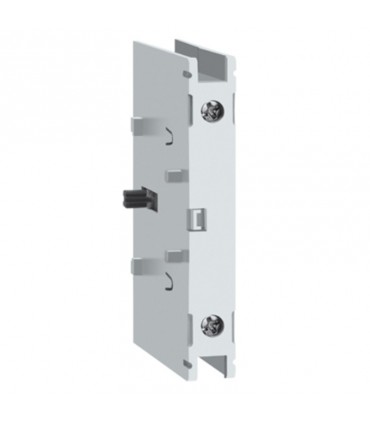

Zusätzlicher Lovato Vierter Pol 125A für Trennschalter der Serie GAX42125A

DerLasttrennschalter, auch Spannungstrenner genannt, hat die gleichen Funktionen wie ein Schalter, jedoch in größerem Umfang: Er ist nämlich für die Abschaltung des Energieflusses zu den Kraftwerken zuständig. Sie hat die Aufgabe, den Energiefluss zum Kraftwerk abzuschalten. Dies dient vor allem der Sicherheit des Kraftwerks und vor allem der darin arbeitenden Menschen, denn eine ihrer Besonderheiten ist die Trennung des Energieflusses von der Arbeitsumgebung. Eine weitere Besonderheit dieses Gerätes ist die Fähigkeit, Fehler im elektrischen Fluss zu erkennen und zu isolieren. Ist der Fehler behoben, sorgt der Lasttrennschalter dafür, dass der Strom wieder normal fließt.

Der vierte Pol ist ein Gerät, das, wenn es an den kompatiblen dreipoligen Lasttrennschalter angeschlossen wird, einen zusätzlichen Pol bietet.

Merkmale:

• Lovato-Serie
• Betriebsspannung max. 600 Vac
• Art der Betriebsspannung AC
• Typ GAX42
• 1 Pol
• Strom In 125A
• Bemessungsisolationsspannung IEC/EN 1000 V
• Bemessungs-Stoßspannungsfestigkeit (Uimp) 8 kV
• Mechanische Lebensdauer 100000 Zyklen
• Elektrische Lebensdauer 100000 Zyklen
• Klemmenanzugsmoment min Nm 1,8 - max Nm 2
• Betriebstemperatur min -25 °C max +55 °C
• Lagertemperatur min -40 °C max +70 °C
• Maximale Höhe 3000 m
• Schutzart IP20
• Verschmutzungsgrad 3
• Kurzschlussstrom eff. 5 kA
• Kurzschlussstrom mit Sicherung Klasse/A RK5/30
