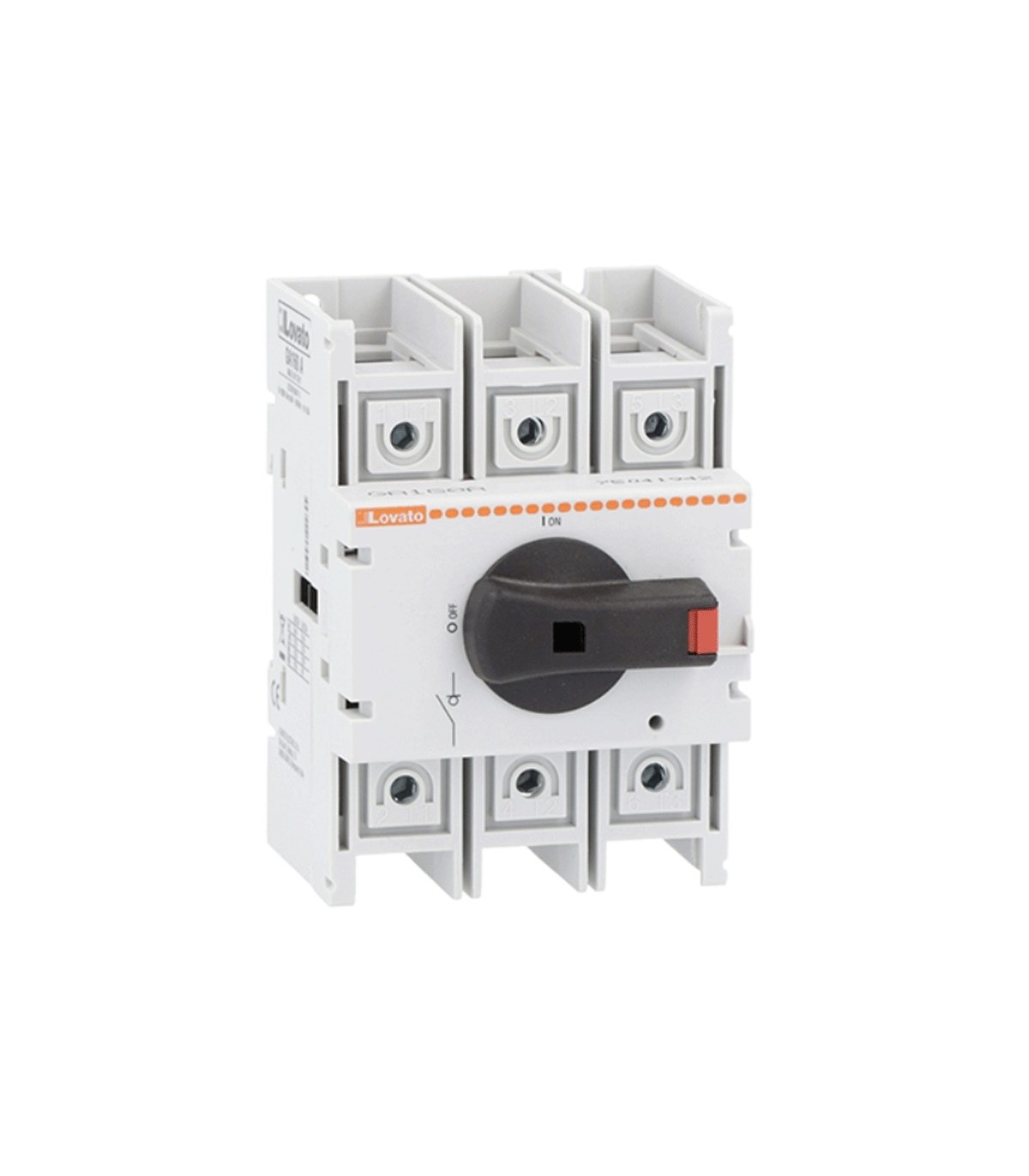

Lovato dreipoliger Lasttrennschalter, direktwirkend 125A GA125A

DerLasttrennschalter, auch Spannungstrenner genannt, hat die gleichen Funktionen wie ein Schalter, allerdings in größerem Umfang: Er ist nämlich für die Abschaltung des Energieflusses zu den Kraftwerken zuständig. Sie hat die Aufgabe, den Energiefluss zum Kraftwerk abzuschalten. Dies dient vor allem der Sicherheit des Kraftwerks und vor allem der darin arbeitenden Menschen, denn eine ihrer Besonderheiten ist die Trennung des Energieflusses von der Arbeitsumgebung. Eine weitere Besonderheit dieses Gerätes ist die Fähigkeit, Fehler im elektrischen Fluss zu erkennen und zu isolieren. Ist der Fehler behoben, sorgt der Lasttrennschalter dafür, dass der Strom wieder normal fließt.

Merkmale:

• Lovato-Serie
• Betriebsspannung max. 600 Vac
• Art der Betriebsspannung AC
• 3 Pole
• 3 Module
• Strom In 125A
• Bemessungsisolationsspannung IEC/EN 1000 V
• Bemessungs-Stoßspannungsfestigkeit (Uimp) 8 kV
• Verlustleistung pro Pol max. 6,3 W
• Mechanische Lebensdauer 30000 Zyklen
• Elektrische Lebensdauer 30000 Zyklen
• Einbaulage vertikale Ebene
• Zulässige Position beliebig
• Schraubbefestigung 35 mm DIN-Schiene
• Klemmenanzugsmoment min Nm 5 - max Nm 6
• Betriebstemperatur min -25 °C max 55 °C
• Lagertemperatur min -40 °C max 70 °C
• Maximale Höhe 3000 m
• Schutzart IP20
• Verschmutzungsgrad 3
• Kurzschlussstrom eff. 50 kA
• Kurzschlussstrom mit Klasse/A-Sicherung J/100
