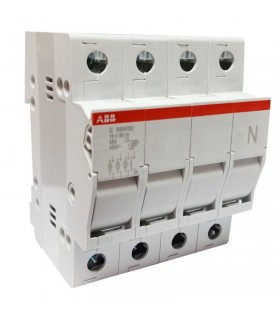

Abb 32A 3P+N 690VAC 4 Module Trennschalter M204733

DerLasttrennschalter, auch als Spannungstrenner bezeichnet , hat die gleichen Funktionen wie ein Schalter, allerdings in größerem Umfang: Er ist nämlich für die Unterbrechung des Energieflusses zu den Kraftwerken zuständig. Dies dient vor allem der Sicherheit des Kraftwerks und vor allem der darin arbeitenden Menschen, denn eine seiner Besonderheiten ist die Trennung des Energieflusses von der Arbeitsumgebung. Eine weitere Besonderheit dieses Geräts ist seine Fähigkeit, Fehler im Stromfluss zu erkennen und zu isolieren. Wenn der Fehler behoben ist, sorgt der Lasttrennschalter dafür, dass der Strom wieder normal fließt.

Dieabgesicherten Lasttrennschalter der Serie E 90 eignen sich zum Öffnen und Schließen von Stromkreisen unter Last und gewährleisten den Schutz vor Kurzschlüssen und Überlastungen.

Das Gehäuse besteht aus selbstverlöschendem, temperaturbeständigem Thermoplast (alle Materialien sind UL-gelistet) und die Kontaktklemmen sind aus versilbertem Kupfer gefertigt. Die abgesicherten Lasttrennschalter E 90 sind manipulierbar und können zur Sicherheit des Bedienpersonals bei Wartungsarbeiten mit einem Vorhängeschloss gesichert werden.

Für eine schnelle und einfache Installation ist die Baureihe E 90 mit den Anschlussschienen, Kappen und Klemmen der Leistungsschalter der Serie S 200 kompatibel.

Dank der cURus-Zulassung ist es möglich, sie in UL-zertifizierten Maschinen für den amerikanischen Markt zu installieren.

Merkmale:

• Nennfrequenz 50...60 Hz
• Verlustleistung: bei Nennbetriebsbedingungen pro Pol 3 W
• Anzahl der geschützten Pole: 3
• Lage der Nullleiterklemmen: rechts
• Anzugsdrehmoment: 2-2,5 nm
• Größe der Sicherung: 10x38 mm
• Schutzart: IP20
• Maximal zulässige Betriebshöhe: 2000 m
