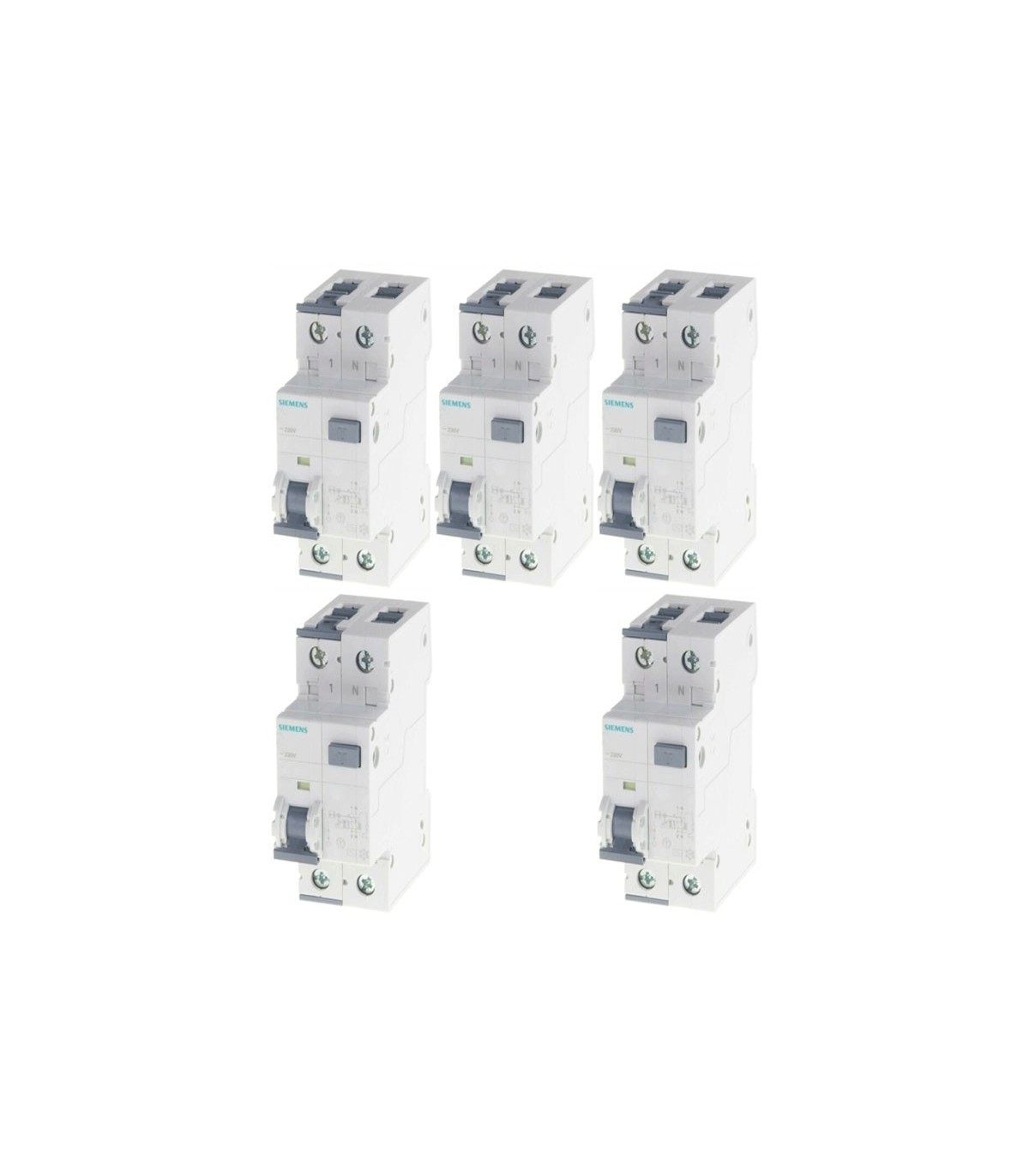

Siemens Kit Thermisch-magnetische Differenzialschalter mit 5 Stk. mit den folgenden Merkmalen:
- 2 Module
- DIN-Anschluss (universell für jede auf dem Markt befindliche Schalttafel)
- Pole 1P+N
- 16 Ampere
- Ausschaltvermögen 4,5kA
- Spannung 230/240 Vac
- Differentialstrom Idn 30mA
- Typ AC
- Schaltkurve C
Der thermisch-magnetische Schutzschalter befindet sich neben dem Fehlerstromschutzschalter und kombiniert magnetischen und thermischen Schutz.
Der thermisch-magnetische Schutzschalter ist also ein System, das die Funktionen des Fehlerstrom-Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.
Der thermisch-magnetische Fehlerstrom-Schutzschalter in der Elektroinstallation umfasst drei verschiedene Schutzfunktionen:
- die magnetische gegen Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
- die thermische für Überlastungen bei der Versorgung mit elektrischer Energie (z. B. mehr als ein Haushaltsgerät in Betrieb);
- der Fehlerstromschutzschalter, der den Benutzer vor einem Leckstrom schützt.
Die Auslösung des AC-Differentialschutzschalters ist für plötzlich oder langsam ansteigende sinusförmige Wechselströme gewährleistet (CEI EN 61008-1).
Merkmale:
- Baurheie: Bticino
- Spannung 230/240 Vac
- Stromaufnahme 16A
- Ausschaltvermögen Icn 4,5kA
- Interventionskurve C
- Differentialstrom Idn 30mA
- AC-Differentialtyp
- Frequenz der Nutzung 50 Hz
- 2 Module
- 1P+N Pole
- Höhe 90 mm
- Breite 36 mm
- Tiefe 77 mm
- Einbautiefe 70 mm
- Beliebige Einbaulage
- Nettogewicht 271 g
- Anzugsdrehmoment / mit Schraubklemmen min 2,5 Nm, max 3 Nm
- Schutzgrad IP20
Technische Daten
- Serie:
- 0.03 A
- Unterstützt:
- Fehlerstrom-Schutzschalter-Sätze
- Schutzart:
- 2
- Zivil-Serie:
- 1P+N
- WLAN:
- C
- Raumgröße:
- 4.5 KA
