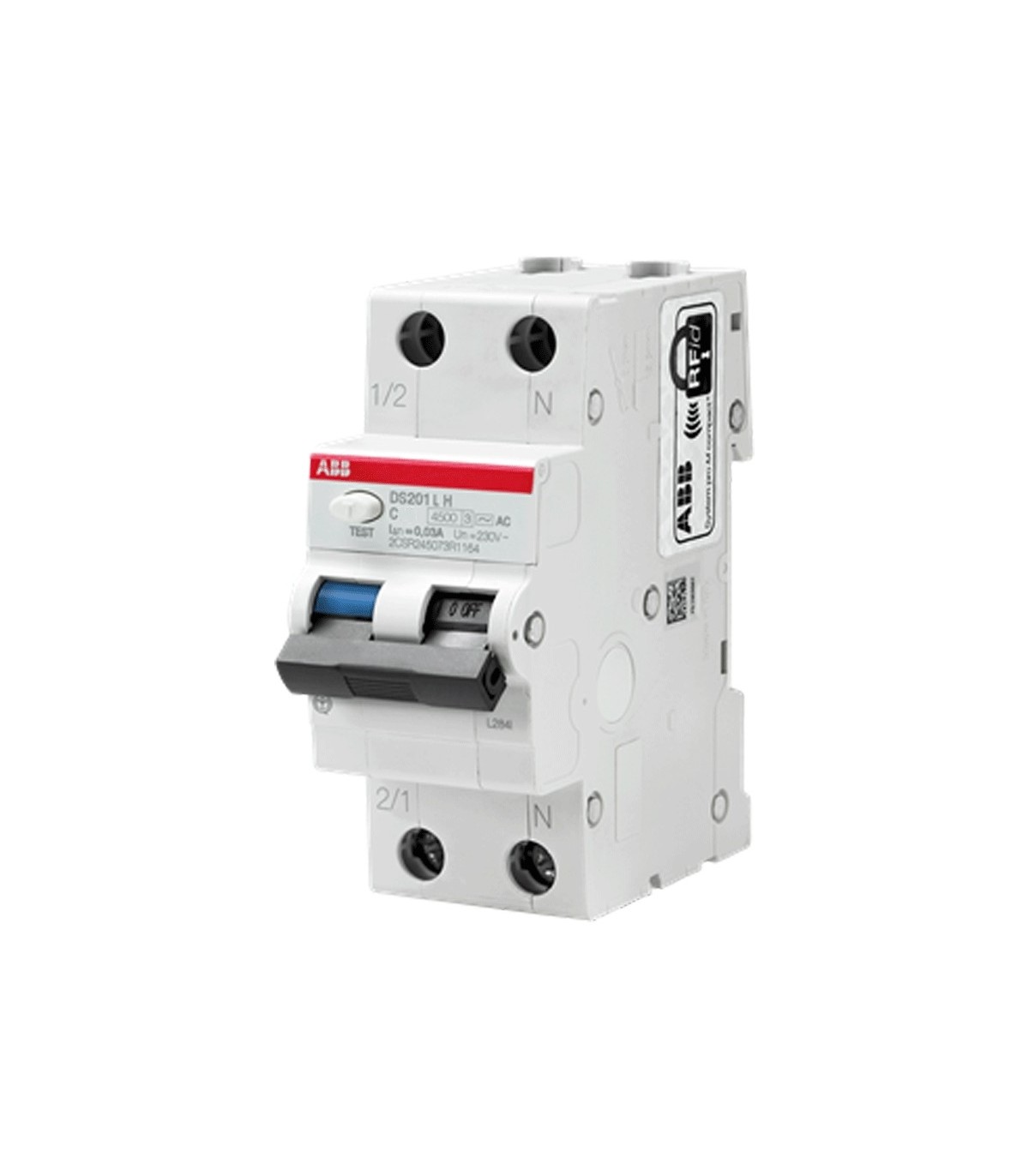

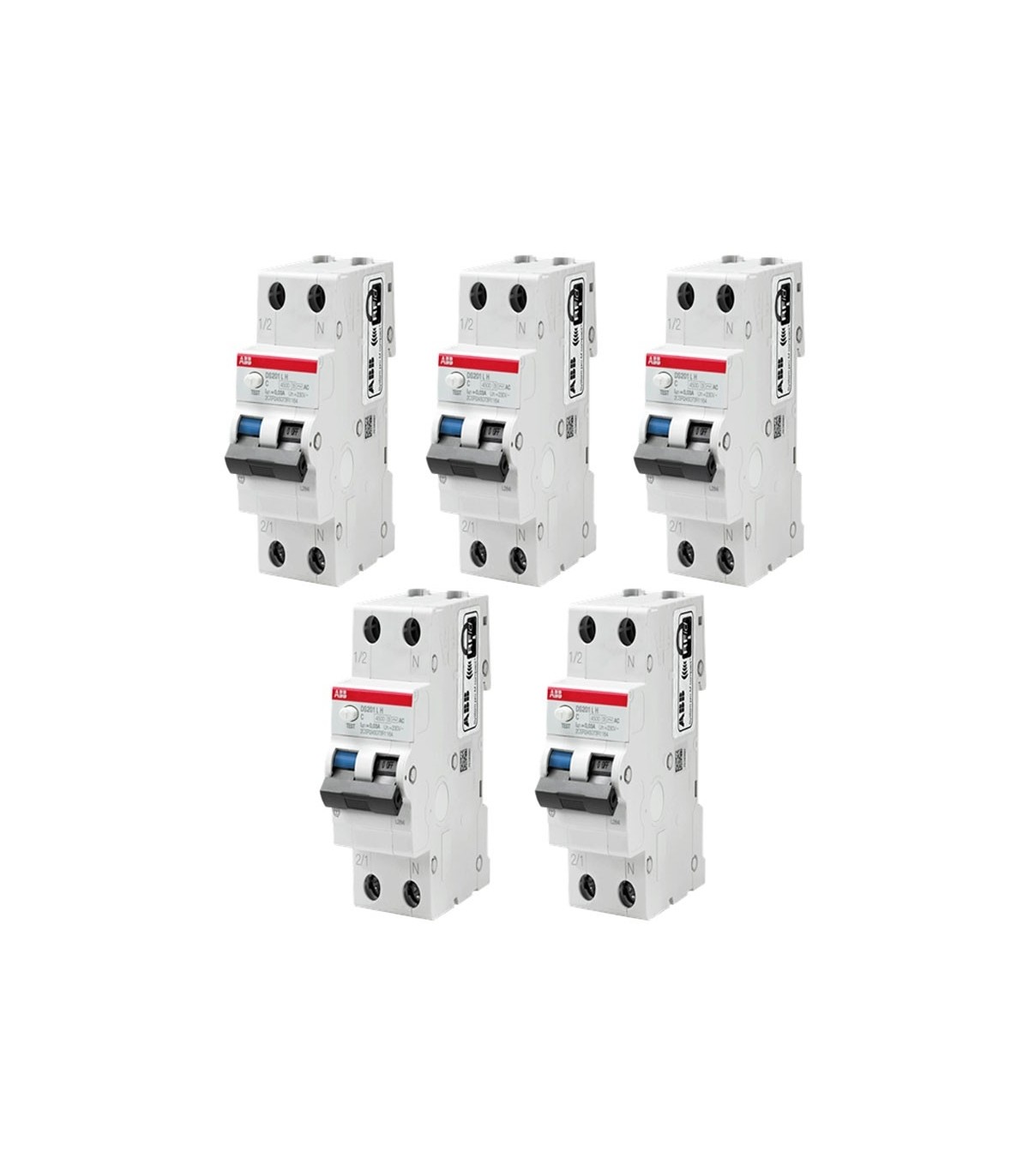

Abb FI- und LS Schalter Kit DS201LH 16A Kurve C 30mA AC DS201LHC16AC30

Die Serie Abb DS201 L H sind 1P+N-Fehlerstromschutzschalter mit 4,5 kA Ausschaltvermögen, geeignet für Anwendungen im Wohnbereich.

Mit einer Grundfläche von nur zwei Modulen bieten diese Schutzschalter einen umfassenden Schutz gegen Kurzschlüsse, Überlastungen und Differenzialfehler.

Der thermisch-magnetische Schutzschalter befindet sich neben dem Fehlerstromschutzschalter und integriert den magnetischen und thermischen Schutz und unterbricht den elektrischen Strom, falls erforderlich.

Der thermisch-magnetische Fehlerstromschutzschalter ist also ein System, das die Funktionen des Fehlerstromschutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.

Der thermisch-magnetische Fehlerstrom-Schutzschalter in der Elektroinstallation umfasst drei verschiedene Schutzfunktionen:

• die magnetische gegen Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
• die thermische für Überlastungen bei der Versorgung mit elektrischer Energie (z. B. mehr als ein Haushaltsgerät in Betrieb);
• der Differentialschutzschalter, der die Person vor einem Leckstrom schützt.



Die C-Kurve, Auslöseschwelle von 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Schaltungen mit mittleren Einschaltströmen. Es wird häufig in Hausinstallationen verwendet.

Der AC-Differentialschutzschalter gewährleistet die Auslösung bei plötzlich oder langsam ansteigenden sinusförmigen Wechselströmen (CEI EN 61008-1).

Merkmale:

• Serie Abb
• Spannung 230 Vac
• Stromaufnahme 16A
• Ausschaltvermögen Icn 4,5kA
• Auslösekurve C
• Differentialstrom Idn 30mA
• Typ des AC-Differentials
• 2 Module
• 1P+N
• Breite 35 mm
• Höhe 85 mm
• Tiefe 69 mm
• Nettogewicht 182 g
• Nennfrequenz 50Hz
• Schutzart nach EN 60529 IP4X Gehäuse IP2X Klemmen
• Art der Klemme oben/unten bidirektionale zylindrische Käfigklemme
• Klemmengröße für oberes/unteres Kabel mm2 25/25
• Anzugsdrehmoment oben/unten Nm 2
• Montage auf DIN-Schiene nach EN 60715 (35 mm) mit Clip
