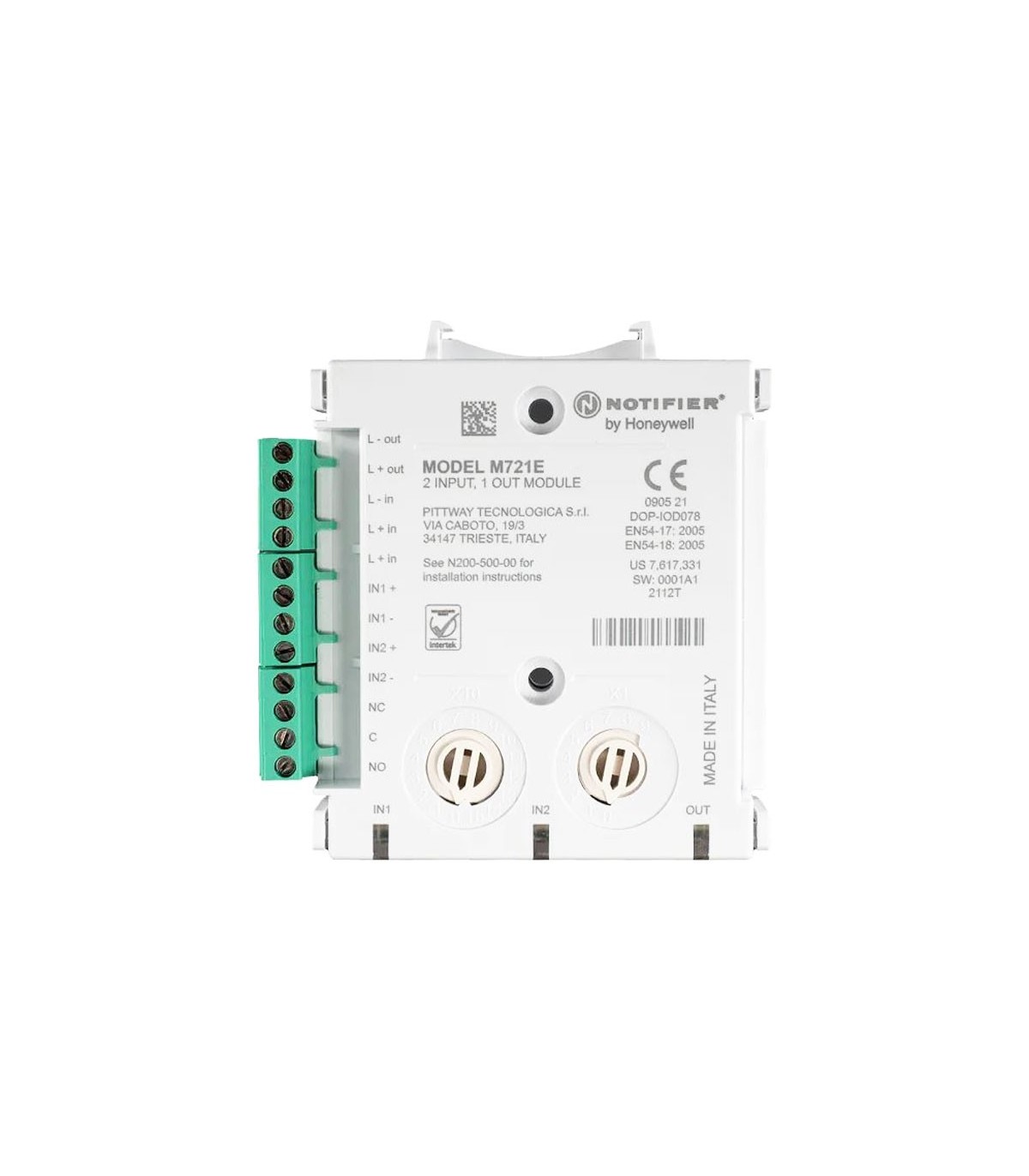

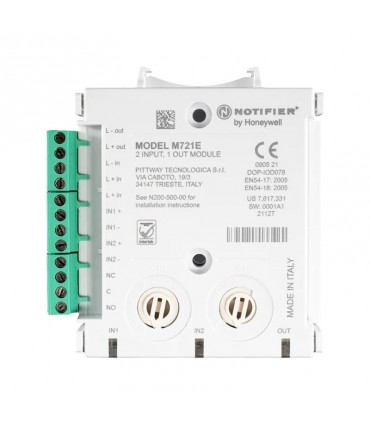

Notifier 2 Eingang 1 Ausgang Modul für Analogsysteme M721E

Drei dreifarbige LEDs (grün/rot/gelb), eine für jede Adresse, zeigen die Modulzustände an. Durch Programmierung des Steuergeräts kann man sie blinken lassen, wenn das Modul abgefragt wird. Das Modul M-721E belegt 3 aufeinanderfolgende Adressen in der Schleife, beginnend mit der über die Drehschalter programmierten Adresse. Alle Module der Serie 700 sind mit einer internen Trennvorrichtung für Kommunikationsschleifen ausgestattet.

Vorteile:

• Analoge NOTIFIER-Zentralen erkennen diese Geräte automatisch.
• Die Adressierung des Moduls (die erste von 3) erfolgt über zwei Drehschalter (01-99)
• Das Modul wird direkt von der 2-Draht-Schleife der verschiedenen analogen NOTIFIER-Zentralen gespeist. Es ist keine zusätzliche Stromversorgung erforderlich
• Isolationsmodul auf der Kommunikationsschleife
• Großer LED-Betrachtungswinkel
• Eingebaute LEDs blinken, wenn eine Nachricht von der Steuereinheit empfangen wird, es sei denn, sie sind so programmiert, dass sie nicht blinken.
• Hohe Immunität gegen elektromagnetische Störungen
• Einfacher Anschluss dank der Steckklemmen.

Anwendungen:

Die beiden Eingänge dieser Module können zur Steuerung von Handtastern oder Geräten mit potentialfreiem Kontakt verwendet werden. Der gesteuerte Stromkreis kann als NFPA Style B (Class B) mit 47 K Ohm Endwiderstand angeschlossen werden. Die maximale Leitungslänge der Eingangsgerätekreise beträgt 750 m, bei einer maximalen Impedanz von 20 Ohm. Der Modulausgang kann nur in der Konfiguration mit freiem Kontakt verwendet werden.

Eingebautes Isolationsmodul:

Alle Module der Serie 700 sind mit einer Schleifenkurzschlussüberwachung und Isolatoren ausgestattet. Bei Bedarf kann das Gerät weggelassen werden, indem der positive Schleifenausgang direkt an Klemme 5 statt an Klemme 2 angeschlossen wird.

Einbau:

• Dank seines speziellen mechanischen Aufbaus ermöglicht das M-721E Modul:
• Wandmontage, in einem speziellen Kunststoffbehälter: M200E-SMB
• Montage auf einer Standard 35mm x 7,5mm DIN-Schiene mittels Kunststoffadapter M200E-DIN
• Schalttafeleinbau über Kunststoffadapter M200E-PMB.

Betrieb:

Jedes Modul verwendet drei der 99 in einer Schleife verfügbaren Adressen. Es reagiert auf regelmäßige Abfragen der Zentrale und meldet Typ und Status der angeschlossenen Geräte an die Zentrale. Die Adresse kann vor oder nach der Installation programmiert werden. Die drei LEDs dienen zur Anzeige des Status der einzelnen Kanäle. Jede LED kann so programmiert werden, dass sie grün blinkt, wenn das Modul abgefragt wird. Die LEDs A und B stehen für die beiden Eingangskanäle, LED C für den Ausgangskanal.

Merkmale:

• Maximaler Kabelquerschnitt: 2,5 mm2
• Betriebsspannung: 15 ÷ 30 Vdc. (Kommunikationsschleife) 17,5 Vdc müssen gewährleistet sein, um den korrekten Betrieb der LED zu gewährleisten. (Kommunikationsschleife)
• Standby-Strom: 340?A (LED = kein Blinken) 660?A (LED = Blinken)
• Überwachungsstrom: 0.A OPEN, 100.A NORMAL, 200.A SHORT-CIRCUIT
• Relaiskontakte: 2 A bei 30 Vdc ohmsch
• Induktiv: 1 A bei 30 Vdc (0,6 pF.)
• Betriebstemperatur: - 20° C + 60° C
• Relative Luftfeuchtigkeit: 5% - 95% nicht kondensierend
• Abmessungen: 93mm (H) 94mm (B) 23mm (T)
• Gewicht (nur Modul): 110 Gramm
• Gewicht (Modul + M200E-SMB) 235 Gramm
