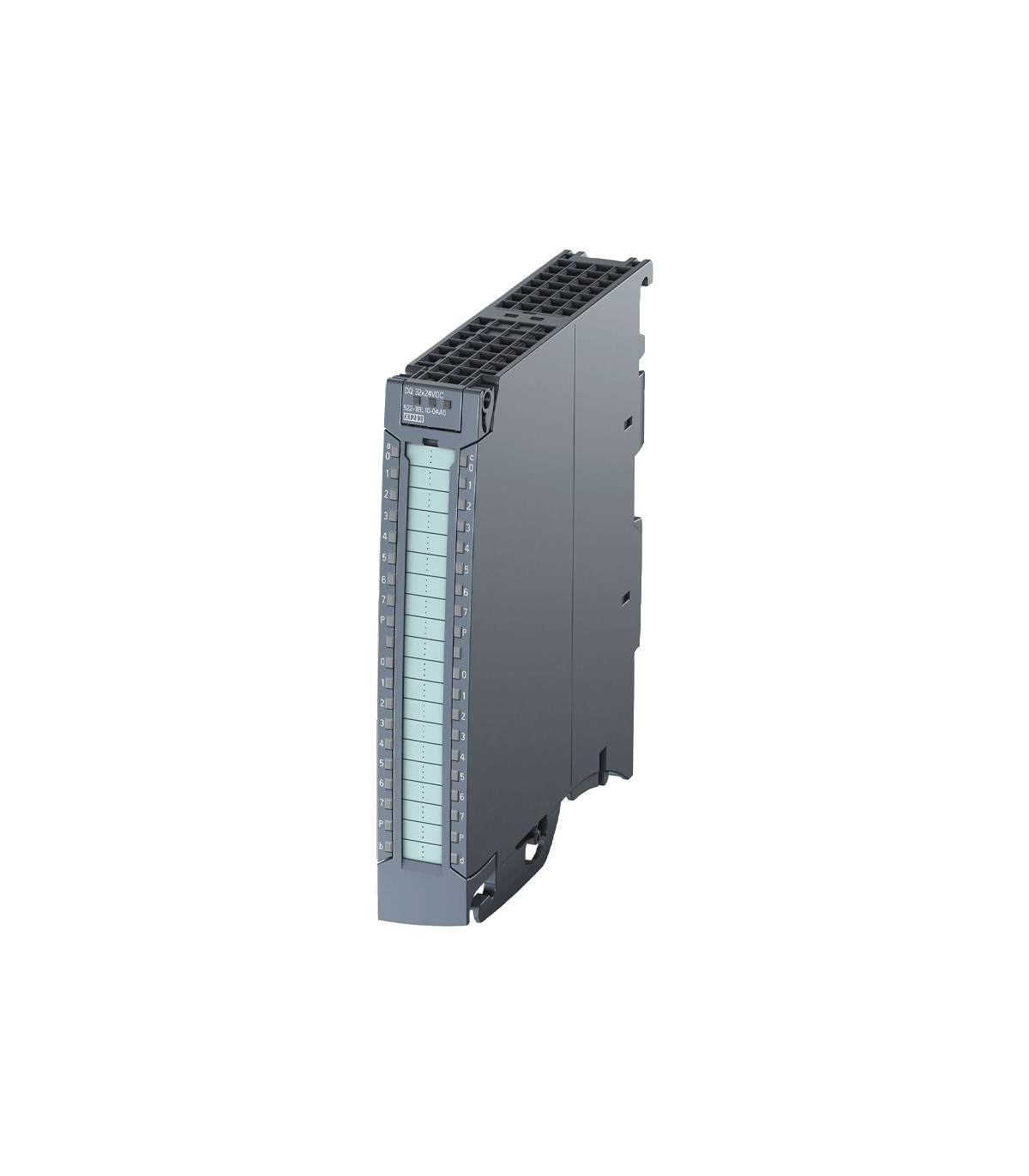

Siemens Simatic S7-1500 Digitales Ausgangsmodul 6ES75221BL010AB0

Siemens Simatic S7-1500 digitales Ausgangsmodul:

  • DQ 32xDC 24V/0,5A HF
  • 32 Kanäle in Gruppen von 8
  • 4A pro Gruppe
  • Einkanalige Diagnose
  • Ersatzwert, Zykluszähler für angeschlossene Aktoren

Das Gerät unterstützt die sichere Abschaltung von Lastgruppen bis SIL2 nach EN IEC 62061:2021 und Kategorie 3 / PL d nach EN ISO 13849-1:2015. frontseitiger Anschluss (Schraubklemmen oder Steckklemmen) separat zu bestellen.

Read moreShow less
916,32 € (inkl. MwSt.)
Brand:
Favorit0
Zum Vergleich hinzufügen0
Zu Favoriten hinzufügen
Beschreibung

Merkmale:

  • Produkttypbezeichnung DQ 32x24VDC/0,5A HF
  • Hardware-Version Ab FS02
  • Firmware-Version V1.1.0
  • Produktfunktion I&M-Daten Ja; I&M0 ... I&M3 - Taktsynchronisierter Betrieb Ja - Vorrangiger Start Ja
  • Engineering mit STEP 7 TIA Portal Projektierung/Integriert ab Version V13 SP1 / - STEP 7 Projektierung/Integriert ab Version V5.5 SP3 / - PROFIBUS ab Version GSD/Revision GSD V1.0 / V5.1 PROFINET ab Version GSD/Revision GSD V2.3 / -
  • Versorgungsspannung Nennwert (DC) 24 V - Zulässiger Bereich, untere Grenze (DC) 19,2 V - Zulässiger Bereich, obere Grenze (DC) 28,8 V - Verpolungsschutz Ja; durch internen Schutz mit 7 A pro Gruppe
  • Eingangsstrom Stromaufnahme, max. 60 mA
  • Ausgangsspannung / Kopfhörer Nennwert (DC) 24 V
  • Leistungsentnahme aus Rückwandbus 1,1 W
  • Verlustleistung Verlustleistung, typ. 3,5 W
  • Digitale Ausgänge Typ des Ausgangs digitaler Transistor - Anzahl der Ausgänge 32 - Verriegelung bei P Ja - Digitale Ausgänge, parametrierbar Ja
  • Ja - Digitale Ausgänge, parametrierbar Ja - Kurzschlussschutz Ja; elektronisch auf Uhr - Auslöseschwelle, typ. 1 A - Begrenzung der öffnenden induktiven Überspannung an L+ (-53 V) - Steuerung des digitalen Eingangs Si
  • Schaltleistung der Ausgänge bei ohmscher Last, max. 0,5 A - bei Lampenlast, max. 5 W
  • Lastwiderstandsbereich Unterer Grenzwert 48 ? - Obergrenze 12 k?
  • Ausgangsspannung für Signal "1", min. L+ (-0,8 V)
  • Ausgangsstrom für Signal "1" Nennwert 0,5 A - für Signal "1" zulässiger Bereich, max. 0,5 A - für Signal "0" Reststrom, max. 0,5 mA
  • Verzögerung am Ausgang bei ohmscher Last von "0" auf "1", max. 100 µs - von "1" auf "0", max. 500 µs
  • Parallelschaltung von zwei Ausgängen für logische Kombinationen Ja - zur Leistungserhöhung Nein - zur redundanten Ansteuerung einer Last Ja
  • Schaltfrequenz bei ohmscher Last, max. 100 Hz - bei induktiver Last, max. 0,5 Hz; nach IEC 60947-5-1, DC-13 - bei Lampenlast, max. 10 Hz
  • Gesamtstrom der Ausgänge Strom pro Kanal, max. 0,5 A; siehe - zusätzliche Beschreibung im Handbuch - Strom pro Gruppe, max. 4 A; siehe zusätzliche Beschreibung im Handbuch - Strom pro Modul, max. 16 A; siehe zusätzliche Beschreibung im Handbuch
  • Kabellänge mit Abschirmung, max. 1 000 m - ohne Abschirmung, max. 600 m
  • Diagnosefunktion Ja
  • Ersatzwerte können aktiviert werden Ja
  • Ja Diagnostischer Alarm
  • Wartungsalarm Ja Überwachung der Versorgungsspannung Ja
  • Ja Leiterbruch
  • Ja Kurzschluss
  • Ja Kumulierter Fehler
  • Abmessungen Breite 35 mm - Höhe 147 mm - Tiefe 129 mm
  • Gewicht 280 Gramm
Read moreShow less
Artikeldetails
SIE 6ES75221BL010AB0

Technische Daten

Unterstützt:
Digitale Outputmodule
