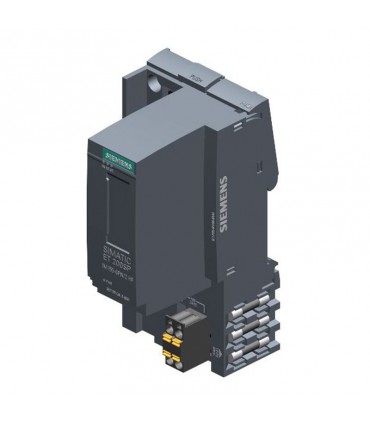

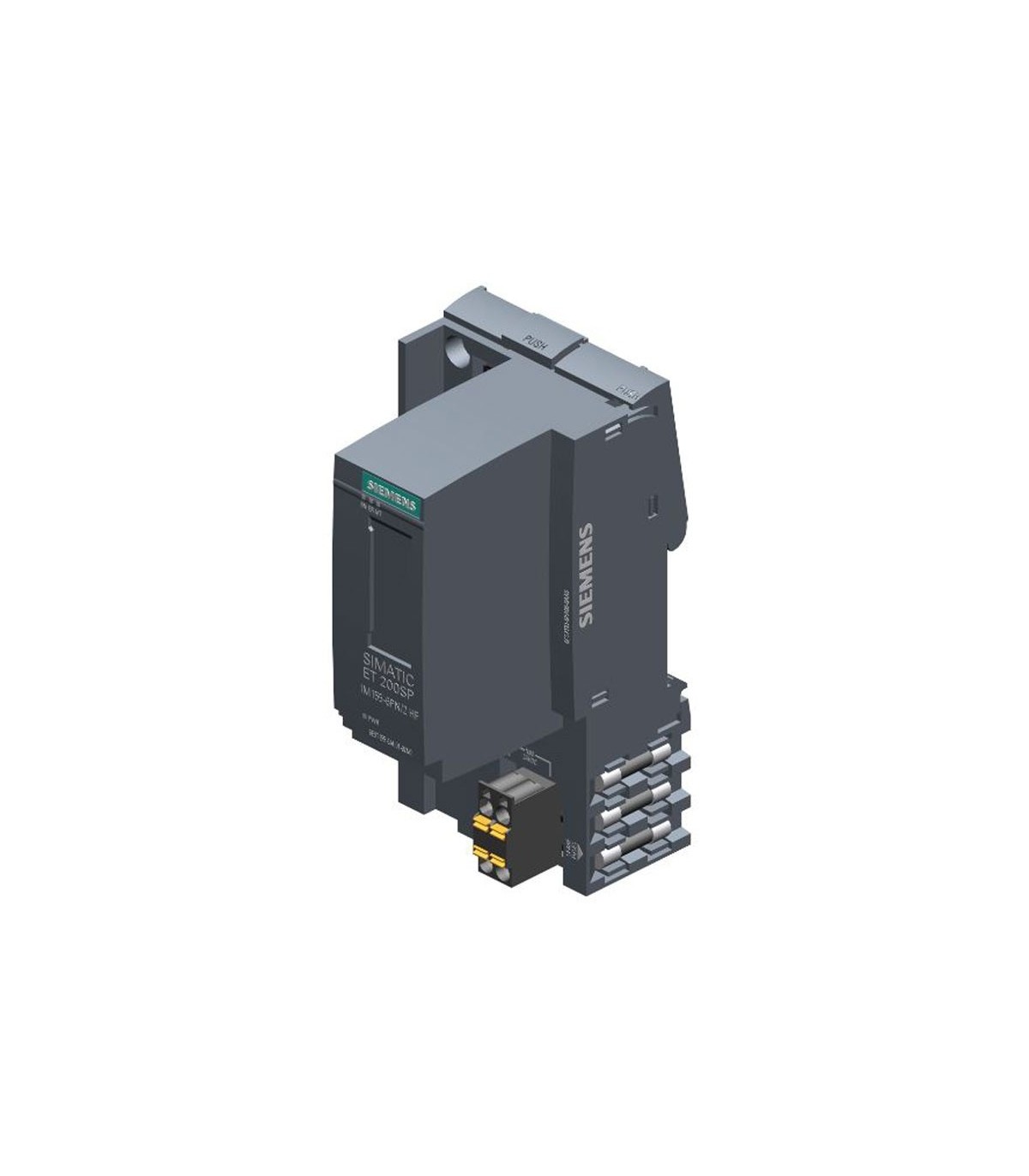

Siemens PROFINET 2-Port-Schnittstellenmodul IM 155-6PN/2 6ES71556AU010CN0

Merkmale:

• Produkttypbezeichnung IM 155-6 PN/2 HF
• Hardware-Version Ab FS02
• Firmware-Version V4.2
• FW-Upgrade möglich S
• I&M-Daten Ja; I&M0 ... I&M3
• Auswechseln eines Moduls während des Betriebs (Hot Swapping) Ja; Multi Hot Swapping
• Ja; Multi Hot Swapping Ja; Taktsynchronisierter Betrieb Ja
• Werkzeugwechsler Ja; Docking Station und Docking Unit
• Lokale E/A-Datenkopplung Nein
• Kopplung lokaler Datensätze Nein
• STEP 7 TIA Portal kann ab der Version STEP 7 V15.1 entworfen/integriert werden
• STEP 7 konstruierbar/integriert ab Version Konstruierbar ab GSD-Datei
• PROFINET ab Version GSD/Revision GSDML V2.3
• Nennwert (DC) 24 V
• Zulässiger Bereich, untere Grenze (DC) 19,2 V
• Zulässiger Bereich, obere Grenze (DC) 28,8 V
• Verpolungsschutz Ja
• Netz-/Spannungsunterbrechung Pufferzeit 10ms
• Stromaufnahme, max. 700 mA
• Einschaltstrom, max. 4,5 A
• Verlustleistung, typ. 2,4 W
• Adressierungsraum pro Modul, max. 288 Byte; jeweils für Ein- und Ausgangsdaten
• Adressierungsraum pro Station, max. 1.440 Bytes; designabhängig
• Maximal verwendbare Anzahl von ET 200SP-Modulen 64
• Maximal verwendbare Anzahl von ET 200AL-Modulen 16
• Anzahl von Submodulen pro Station, max. 256
• Anzahl der PROFINET-Schnittstellen 1; 2 Ports (Switch)
• Anzahl der Anschlüsse 2; über BusAdapter
• Integrierter Schalter Ja
• BusAdapter (PROFINET) Ja; BusAdapter verwendbar: BA 2x RJ45, BA 2x M12, BA 2x FC, BA 2x LC, BA LC/RJ45, BA LC/FC, BA 2x SCRJ, BA SCRJ/RJ45, BA SCRJ/FC
• PROFINET IO-Gerät Ja
• Offene IE-Kommunikation Ja
• Ja; PROFINET MRP-Übertragungsverfahren
• Übertragungsverfahren PROFINET 100 Mbit/s Vollduplex (100BASE-TX)
• 10 Mbit/s Nein
• 100 Mbit/s Ja; PROFINET mit 100 Mbit/s Vollduplex (100BASE-TX)
• Autonegotiation Ja
• Autocrossing Ja
• Anzahl der MtM-Kommunikationsberichte / Verbindungen max. 16.
